EPC2023

产品分类: 氮化镓场效应管
产品描述: 6V 2.5V@20mA 30V 1.3mΩ@ 40A,5V 60A 2.3nF@15V 1个N沟道 贴片安装
供应商型号: 917-1088-2-ND
供应商: Digi-Key
标准整包数: 500

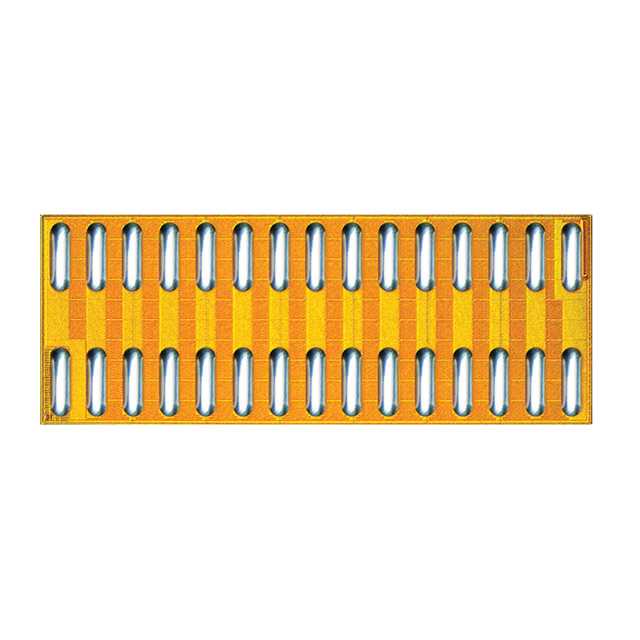

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2023

EPC2023概述


    产品简介


    EPC2023 eGaN® FET 是一款增强型功率晶体管,专为高效电力转换设计。该产品由EPC(Efficient Power Conversion Corporation)公司推出,旨在通过使用氮化镓(GaN)材料来实现比传统硅基晶体管更高的效率和更快的开关速度。EPC2023广泛应用于高频直流到直流转换、点对点(POL)转换器、电机驱动和工业自动化等领域。

    技术参数


    EPC2023的关键技术参数如下:
    - 最大额定值
    - 漏源电压(连续):30 V
    - 漏源电压(单脉冲,最高温度150°C):36 V
    - 持续电流(TA = 25°C,RθJA = 6°C/W):90 A
    - 脉冲电流(25°C,TPULSE = 300 μs):590 A
    - 栅源电压:±6 V
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-40°C 至 150°C
    - 热特性
    - 热阻(结至壳体):0.4°C/W
    - 热阻(结至电路板):1.1°C/W
    - 热阻(结至环境):42°C/W
    - 静态特性
    - 漏源击穿电压(VGS = 0 V,ID = 1.3 mA):30 V
    - 漏源漏电流(VGS = 0 V,VDS = 24 V):0.1 - 1 mA
    - 栅源前向泄漏(VGS = 5 V):1 - 9 mA
    - 栅源反向泄漏(VGS = -4 V):0.1 - 1 mA
    - 栅阈值电压(VDS = VGS,ID = 20 mA):0.8 - 1.4 V
    - 漏源导通电阻(VGS = 5 V,ID = 40 A):1.15 - 1.45 mΩ
    - 源漏正向电压(IS = 0.5 A,VGS = 0 V):1.5 V

    产品特点和优势


    EPC2023 的主要特点是其卓越的电迁移率和低温度系数,这使得它能够在极低的 RDS(on) 下工作。它的横向器件结构和多数载流子二极管提供了非常低的 QG 和零 QRR。这些特点使其适用于需要极高开关频率和低导通损耗的应用。此外,由于其零恢复电荷特性,EPC2023 可以显著减少开关损耗,提高系统的整体效率。

    应用案例和使用建议


    EPC2023 广泛应用于多种场景,包括高频率直流到直流转换器、点对点转换器、电机驱动和工业自动化设备。在实际应用中,用户可以参考以下建议:
    1. 高频率直流到直流转换器:在高频应用中,EPC2023 的低导通电阻和高开关速度能够显著提高转换器的效率和输出稳定性。
    2. 点对点转换器:在要求高效率和紧凑尺寸的应用中,EPC2023 能够提供优异的性能,同时占用较少的电路板空间。
    3. 电机驱动:对于需要快速响应和高效率的电机驱动系统,EPC2023 可以提供出色的性能,降低能耗。
    4. 工业自动化:在工业环境中,EPC2023 的高可靠性和稳定性使其成为关键设备的理想选择。

    兼容性和支持


    EPC2023 与大多数标准焊料兼容,如SAC305型焊料。此外,EPC提供了丰富的支持资源,包括详细的封装图和安装指南,以及广泛的在线文档和技术支持。用户可以通过访问 EPC 官方网站获取更多技术支持信息和最新文档。

    常见问题与解决方案


    根据技术手册,用户可能会遇到以下几个常见问题及解决方案:
    1. 问题:如何确定正确的栅源电压?
    - 解决方案:参考产品手册中的静态特性部分,确保栅源电压在安全范围内。通常建议的 VGS 范围是 ±6 V。

    2. 问题:如何计算热阻?
    - 解决方案:根据手册中的热特性部分,可以查找到 RθJA(结至环境热阻)为 42°C/W。确保散热设计满足这一要求,以避免过热问题。

    3. 问题:如何正确安装 EPC2023?
    - 解决方案:参考手册中的推荐焊盘布局和组装指南,确保正确放置焊盘和连接引脚。正确的安装方法可以提高可靠性和长期稳定性。

    总结和推荐


    EPC2023 eGaN® FET 是一款高性能的增强型功率晶体管,特别适合于需要高效率和高速度开关的应用场合。其卓越的电迁移率、低温度系数和零恢复电荷特性使其在市场上具有很强的竞争力。通过合理的应用设计和正确的安装方式,EPC2023 可以显著提升系统的整体性能。因此,我们强烈推荐使用 EPC2023 作为高要求电力转换应用中的关键组件。

EPC2023参数

参数
栅极电荷 -
Rds(On)-漏源导通电阻 1.3mΩ@ 40A,5V
Vgs-栅源极电压 6V
Idss-饱和漏极电流 -
FET类型 1个N沟道
配置 -
通道数量 -
Vgs(th)-栅源极阈值电压 2.5V@20mA
击穿电压 -
最大功率耗散 -
Vds-漏源极击穿电压 30V
最大功率 -
Id-连续漏极电流 60A
Ciss-不同 Vds 时的输入最大电容 2.3nF@15V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2023厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2023数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2023 EPC2023数据手册

EPC2023封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 4.498 ¥ 37.6426
库存: 2500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 18821.3
