EPC8002

产品分类: 氮化镓场效应管
产品描述: 6V,4V 2.5V@ 250µA 65V 530mΩ@ 500mA,5V 2A 21pF@32.5V 1个N沟道 贴片安装
供应商型号: 917-1118-2-ND
供应商: Digi-Key
标准整包数: 1

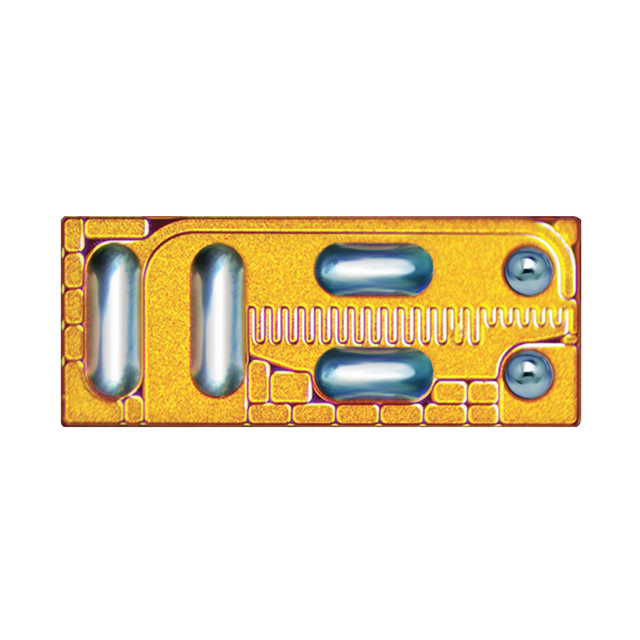

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC8002

EPC8002概述


    产品简介


    EPC8002 是一款增强型功率晶体管,属于高效的氮化镓(GaN)场效应晶体管(eGaN FET)。该产品利用硅基氮化镓技术,在标准CMOS制造设备上生产,继承了过去55年半导体行业发展的基础设施优势。其卓越的电子迁移率和低温度系数,使得其导通电阻(RDS(on))非常低,同时其横向结构和多数载流子二极管特性提供了超低栅极电荷(QG)和零反向恢复电荷(QRR),从而在多种电力电子应用中表现出色。适用于超高速直流-直流转换、射频包络跟踪、无线充电、游戏控制台及工业运动感知(如激光雷达)等领域。

    技术参数


    - 最大额定值:
    - 漏源电压:连续工作条件下为65V;单次脉冲条件下为78V。
    - 持续漏电流:TA = 25°C时为2A。
    - 工作温度范围:-40°C 至 150°C。
    - 存储温度范围:-40°C 至 150°C。
    - 热阻抗:结到壳体为8.2°C/W;结到板为16°C/W;结到环境为82°C/W。
    - 静态特性(TJ= 25°C):
    - 导通电阻:典型值480mΩ(VGS=5V, ID=0.5A)。
    - 漏源击穿电压:65V(VGS=0V, ID=125μA)。
    - 漏源泄漏电流:典型值20μA(VDS=52V, VGS=0V)。
    - 动态特性:
    输入电容(CISS):20pF。
    输出电容(COSS):8.9pF。
    反向转移电容(CRSS):2.6pF。
    总栅极电荷(QG):133pC。

    产品特点和优势


    EPC8002 eGaN FET具有以下显著特点和优势:
    - 极高的效率。
    - 极低的RDS(on),有助于减少功耗。
    - 极低的QG,提高了开关速度并降低了开关损耗。
    - 超紧凑的外形尺寸(2.1 mm x 0.85 mm),非常适合空间受限的设计。

    应用案例和使用建议


    EPC8002广泛应用于需要高频率和低导通损耗的应用场景。例如,在超高速直流-直流转换器中,可以实现高效能的电源管理;在射频包络跟踪系统中,可以提供快速响应以满足动态负载变化的需求。对于无线充电应用,该器件能够有效提升充电效率并降低发热。建议用户在设计时充分考虑散热方案,确保长期稳定运行。

    兼容性和支持


    EPC8002完全符合行业标准,并且与现有的CMOS工艺兼容。制造商提供了全面的技术支持和服务保障,包括详细的文档资料和技术咨询,帮助客户顺利完成产品集成和测试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关过程中出现过热现象 | 确保良好的散热设计,必要时增加外部散热片。 |
    | 导通电阻过高 | 检查工作条件是否超出规格范围,调整驱动电路以优化性能。 |

    总结和推荐


    综上所述,EPC8002是一款高性能、高可靠性的氮化镓场效应晶体管,特别适合于追求高效能、小体积和低能耗的现代电子设计需求。鉴于其卓越的技术指标和广泛的适用性,强烈推荐给寻求下一代功率电子解决方案的专业人士和企业。无论是开发新型消费电子产品还是工业自动化设备,EPC8002都能成为理想的选择。

EPC8002参数

参数
Vds-漏源极击穿电压 65V
击穿电压 -
最大功率耗散 -
通道数量 -
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
Idss-饱和漏极电流 -
Ciss-不同 Vds 时的输入最大电容 21pF@32.5V
Id-连续漏极电流 2A
Rds(On)-漏源导通电阻 530mΩ@ 500mA,5V
Vgs-栅源极电压 6V,4V
栅极电荷 -
配置 -
FET类型 1个N沟道
最大功率 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC8002厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC8002数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC8002 EPC8002数据手册

EPC8002封装设计

查看详情并下载
Symbol
Footprint
3D Model
