EPC2203

产品分类: 氮化镓场效应管
产品描述: 5.75V,4V 2.5V@ 600µA 0.83nC@ 5 V 80V 80mΩ@ 1A,5V 1.7A 88pF@50V 1个N沟道 贴片安装
供应商型号: MCN-EPC2203
供应商: 海外现货
标准整包数: 2500

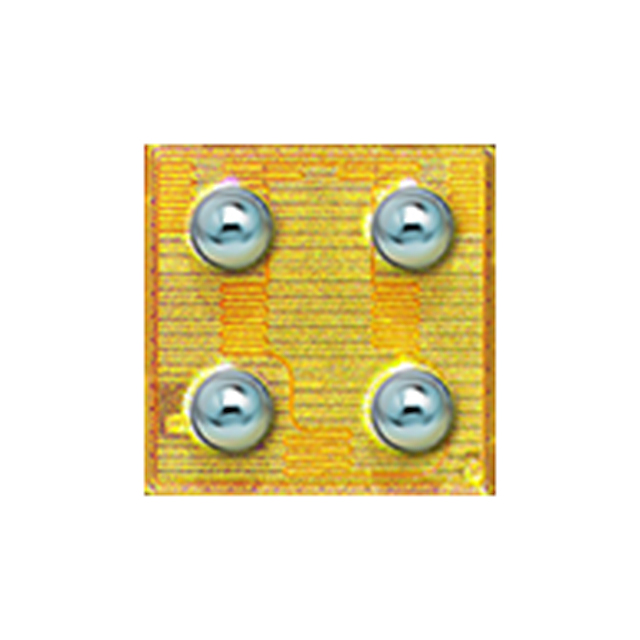

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2203

EPC2203概述

    EPC2203 – Automotive 80 V Enhancement Mode Power Transistor

    产品简介


    EPC2203 是由 EPC(高效电力转换公司)设计并生产的增强型氮化镓场效应晶体管(eGaN® FET)。它专为汽车和其他需要高功率密度、高频开关的应用而设计。EPC2203 具备低导通电阻(RDS(on))和极低栅极电荷(QG),这些特性使得它非常适合用于激光雷达、脉冲电源应用、无线充电和 Class-D 音频系统中。此外,EPC2203 已通过 AEC-Q101 认证,适用于汽车级应用。

    技术参数


    - 最大额定值
    - 漏源电压(连续):80 V
    - 连续漏极电流(TA = 25°C):1.7 A
    - 脉冲漏极电流(25°C,TPULSE = 300 µs):17 A
    - 栅源电压:±5.75 V
    - 栅源电压(反向):-4 V
    - 操作温度范围:-40°C 至 150°C
    - 存储温度范围:-40°C 至 150°C
    - 热阻抗
    - 结点到外壳:6.5 °C/W
    - 结点到板:65 °C/W
    - 结点到环境(注意 1):100 °C/W
    - 静态特性
    - 导通电阻(VGS = 5 V, ID = 1 A):53 - 80 mΩ
    - 输入电容(VDS = 50 V, VGS = 0 V):73 - 88 pF
    - 反向传输电容:0.5 pF
    - 输出电容:47 - 71 pF
    - 有效输出电容(能量相关):57 pF
    - 有效输出电容(时间相关):72 pF
    - 总栅极电荷(VDS = 50 V, VGS = 5 V, ID = 1 A):670 - 830 pC
    - 栅极到源极电荷:220 pC
    - 栅极到漏极电荷:120 pC
    - 阈值栅极电荷:154 pC
    - 输出电荷:3600 - 5400 nC
    - 源极到漏极恢复电荷:0

    产品特点和优势


    - 超高效:EPC2203 具有极低的 RDS(on),使其在开关频率高的应用中表现出色。
    - 超低 RDS(on):53 - 80 mΩ 的 RDS(on) 确保了在高电流条件下的低损耗。
    - 超低 QG:830 pC 的总栅极电荷,减少了开关过程中的能量损失。
    - 超小足迹:0.9 mm x 0.9 mm 的裸芯片尺寸,适合空间受限的设计。

    应用案例和使用建议


    EPC2203 主要应用于汽车 Lidar、脉冲电源、高功率密度 DC-DC 转换器、无线充电和 Class-D 音频系统。对于高功率密度 DC-DC 转换器,可以利用其低 RDS(on) 特性实现更高效的能量转换。在无线充电应用中,低栅极电荷有助于减少整体功耗,提高系统效率。
    使用建议:
    - 确保 PCB 设计时考虑 EPC2203 的散热需求,采用大面积铜箔来降低热阻。
    - 使用符合要求的焊膏,确保焊料的良好流动性,以保持焊接质量。

    兼容性和支持


    EPC2203 是为特定应用场景设计的,通常需要特定的封装和布线方案。EPC 提供详细的推荐土地图案(land pattern)和贴片模板(stencil drawing),确保装配过程顺利进行。有关更多技术支持信息,可以访问 EPC 官方网站(https://epc-co.com/epc/documents/product-training/)。

    常见问题与解决方案


    - Q: 在长时间大电流工作时,器件过热怎么办?
    - A: 应使用大尺寸散热片或改进 PCB 设计以增加散热效果。同时,可以通过降额使用或选择合适的热管理策略来减轻过热现象。

    - Q: 如何确保焊接质量和连接可靠性?
    - A: 严格按照推荐的封装和布线方案进行设计和制造,确保焊料选择和焊接工艺符合标准。必要时,可以进行 X-ray 检查以验证焊接质量。

    总结和推荐


    EPC2203 在高性能电力转换应用中表现出色,尤其是在需要低 RDS(on) 和低 QG 的场景下。其小尺寸和高效率使它成为许多现代电力转换应用的理想选择。总体而言,我们强烈推荐 EPC2203 给需要高效、紧凑且可靠的电力转换解决方案的设计者和工程师。

EPC2203参数

参数
通道数量 -
击穿电压 -
FET类型 1个N沟道
最大功率耗散 -
配置 -
Idss-饱和漏极电流 -
最大功率 -
Vgs-栅源极电压 5.75V,4V
Rds(On)-漏源导通电阻 80mΩ@ 1A,5V
Id-连续漏极电流 1.7A
栅极电荷 0.83nC@ 5 V
Vds-漏源极击穿电压 80V
Vgs(th)-栅源极阈值电压 2.5V@ 600µA
Ciss-不同 Vds 时的输入最大电容 88pF@50V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2203厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2203数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2203 EPC2203数据手册

EPC2203封装设计

查看详情并下载
Symbol
Footprint
3D Model
