EPC2019

产品分类: 氮化镓场效应管
产品描述: 6V,4V 2.5V@1.5mA 2.9nC@ 5 V 200V 42mΩ@ 7A,5V 100μA 8.5A 288pF@100V 1个N沟道 贴片安装
供应商型号: 917-1087-2-ND
供应商: Digi-Key
标准整包数: 1

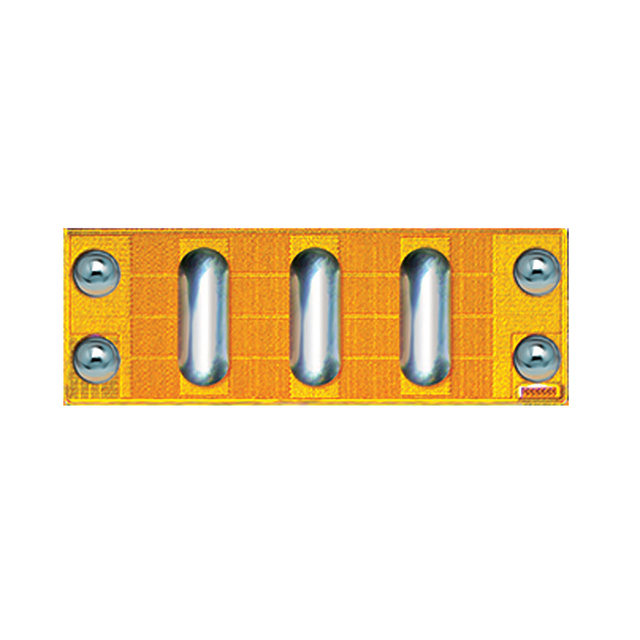

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2019

EPC2019概述

    eGaN® FET EPC2019 技术手册解析

    产品简介


    EPC2019 是由 Efficient Power Conversion Corporation(EPC)生产的 eGaN® FET(增强模式功率晶体管),专为高性能电源转换应用设计。这款产品具有 200V 的耐压能力和低至 42mΩ 的导通电阻,适用于高速直流-直流转换、D 类音频放大器以及高频硬开关和软开关电路。其小巧的尺寸(2.77x0.95 mm)使得 EPC2019 在现代电子设备中非常受欢迎。

    技术参数


    以下是 EPC2019 的主要技术参数:
    - 耐压能力:连续工作电压可达 200V;在高达 150°C 的温度下,可以承受 240V 的电压(10,000 次脉冲)。
    - 最大电流:连续工作时,最大漏极电流可达 8.5A;脉冲工作时(25°C),最大漏极电流可达 45A。
    - 栅源电压:支持的栅源电压范围为 -4V 至 6V。
    - 工作温度:正常工作温度范围为 -40°C 至 150°C;存储温度范围为 -40°C 至 150°C。
    - 热阻抗:结壳热阻为 2.7°C/W;结板热阻为 7.5°C/W;结到环境热阻为 72°C/W(当设备安装在一个平方英寸的铜垫上时)。

    产品特点和优势


    EPC2019 的显著特点和优势包括:
    - 超高效:低至 42mΩ 的导通电阻和超低的门极电荷 QG,使得 EPC2019 在高频率开关应用中表现出色。
    - 超小封装:2.77x0.95 mm 的小尺寸使其非常适合空间受限的应用场合。
    - 低栅极电荷:极低的栅极电荷(QG)有助于降低功耗和提高效率。

    应用案例和使用建议


    EPC2019 可用于多种应用场合,例如:
    - 高效率直流-直流转换器:通过减少导通电阻和门极电荷,提高转换效率。
    - D 类音频放大器:利用其快速开关性能,实现高保真音质。
    - 高频硬开关和软开关电路:适配多种高频率电力转换需求。
    在实际应用中,需要注意保持适当的散热条件,以避免因过热导致的性能下降。此外,在选择外部元件时,应确保它们与 EPC2019 的电气特性相匹配。

    兼容性和支持


    EPC2019 支持多种焊接和组装工艺,并提供了详细的装配指南。该产品与常见的焊接材料兼容,如 SAC305 Type 4 焊料。厂商提供详细的文档和技术支持,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - 问题:如何正确设置栅源电压?
    - 解答:EPC2019 的推荐栅源电压设置为 ON=5V,OFF=0V。负电压不被推荐使用。
    - 问题:如何选择合适的外部元件?
    - 解答:应选择与 EPC2019 的电气特性相匹配的元件,确保系统整体性能最佳。
    - 问题:如何处理过热问题?
    - 解答:合理设计散热方案,确保良好的热传导路径,避免设备因过热而失效。

    总结和推荐


    EPC2019 eGaN® FET 以其出色的性能、小巧的尺寸和卓越的效率在多个应用领域展现出巨大的潜力。无论是需要高效率、低损耗还是快速开关的场合,EPC2019 都能提供卓越的表现。强烈推荐使用此产品,特别是对于那些对系统性能要求较高的设计工程师。

EPC2019参数

参数
Rds(On)-漏源导通电阻 42mΩ@ 7A,5V
Vgs-栅源极电压 6V,4V
Idss-饱和漏极电流 100μA
Vgs(th)-栅源极阈值电压 2.5V@1.5mA
通道数量 -
Vds-漏源极击穿电压 200V
最大功率 -
最大功率耗散 -
击穿电压 -
栅极电荷 2.9nC@ 5 V
FET类型 1个N沟道
配置 -
Ciss-不同 Vds 时的输入最大电容 288pF@100V
Id-连续漏极电流 8.5A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2019厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2019数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2019 EPC2019数据手册

EPC2019封装设计

查看详情并下载
Symbol
Footprint
3D Model
