EPC2016C

产品分类: 氮化镓场效应管
产品描述: 6V,4V 2.5V@3mA 4.5nC@ 5 V 100V 16mΩ@ 11A,5V 150μA 18A 420pF@50V 1个N沟道 贴片安装
供应商型号: 917-1080-2-ND
供应商: Digi-Key
标准整包数: 2500

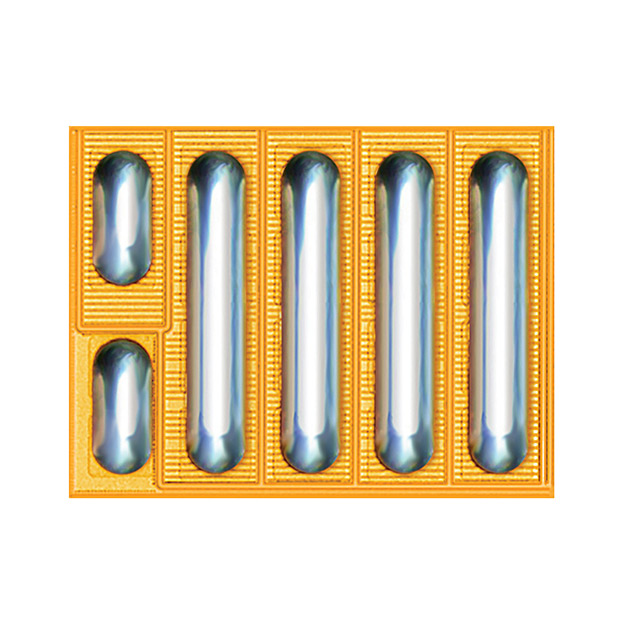

EFFICIENT POWER CONVERSION 氮化镓场效应管 EPC2016C

EPC2016C概述

    eGaN® FET 技术手册解析

    1. 产品简介


    EPC2016C 是由Efficient Power Conversion Corporation(EPC)研发的一款高效率电子元件,属于增强型功率晶体管。它采用氮化镓(GaN)作为材料,具备超高速、超低电阻、超低栅极电荷等特性。这类器件主要用于高频率开关电源转换、音频放大器(Class-D)、硬开关及软开关电路等领域。

    2. 技术参数


    - 基本参数
    - 最大漏源电压:100V
    - 漏源导通电阻:16 mΩ
    - 连续漏电流:18 A(在环境温度25℃时)
    - 门限电压范围:-4V 至 6V
    - 工作温度范围:-40℃ 至 150℃
    - 热特性
    - 结壳热阻:2°C/W
    - 结板热阻:4°C/W
    - 结点到环境热阻:69°C/W
    - 动态特性
    - 输入电容:360 pF
    - 输出电容:210 pF
    - 反向传输电容:3.2 pF
    - 门限充电量:3.4 nC 至 4.5 nC
    - 门至源电荷:1.1 nC

    3. 产品特点和优势


    EPC2016C 的显著特点是其超高的工作效率,超低的漏源导通电阻,以及超低的栅极电荷。这些特点使得它非常适合于需要极高开关频率和低导通损耗的应用场合。相较于传统硅基功率器件,GaN 基器件的优势在于其更快的开关速度和更低的损耗,从而在高频率电源转换、音频放大和电力传输等方面具有极大的市场竞争力。

    4. 应用案例和使用建议


    - 高频率硬开关和软开关电路
    EPC2016C 的快速开关速度使其成为高频硬开关电路的理想选择。在一些高频逆变器和DC-DC转换器的设计中,其高效能特性有助于减少损耗并提高整体效率。
    - 音频放大器(Class-D)
    在音频放大器设计中,EPC2016C 能提供出色的线性度和保真度,同时保持较低的噪声水平。建议使用适当的滤波器来降低输出噪声。


    5. 兼容性和支持


    EPC2016C 具有良好的兼容性,可以轻松集成到现有的电子系统中。EPC 提供详细的技术文档和支持,帮助用户快速了解并正确使用该器件。此外,针对常见的问题,EPC 提供详细的解答,确保用户的顺利部署和使用。

    6. 常见问题与解决方案


    - 问题:如何确定器件的热耗散?
    解决方法:使用器件的热阻参数来计算,公式为:\(\Delta T = \frac{P}{R{\theta}}\),其中 \(\Delta T\) 为温升,\(P\) 为功率损耗,\(R{\theta}\) 为热阻。
    - 问题:在高电流条件下如何避免过热?
    解决方法:增加散热片面积,利用强制风冷或液冷系统提高散热效果,以降低器件的温度。

    7. 总结和推荐


    EPC2016C eGaN® FETs 具有卓越的效率和低损耗特性,在多个应用领域中展现出巨大的潜力。其优秀的技术规格和广泛应用能力,使得它在当今快速发展的电子市场中极具竞争力。我们强烈推荐使用此器件,特别是在高频率、高效率需求的应用中。

EPC2016C参数

参数
Rds(On)-漏源导通电阻 16mΩ@ 11A,5V
Ciss-不同 Vds 时的输入最大电容 420pF@50V
Vds-漏源极击穿电压 100V
Id-连续漏极电流 18A
配置 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 2.5V@3mA
Idss-饱和漏极电流 150μA
最大功率 -
栅极电荷 4.5nC@ 5 V
Vgs-栅源极电压 6V,4V
击穿电压 -
FET类型 1个N沟道
通道数量 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EPC2016C厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC2016C数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 氮化镓场效应管 EFFICIENT POWER CONVERSION EPC2016C EPC2016C数据手册

EPC2016C封装设计

查看详情并下载
Symbol
Footprint
3D Model
