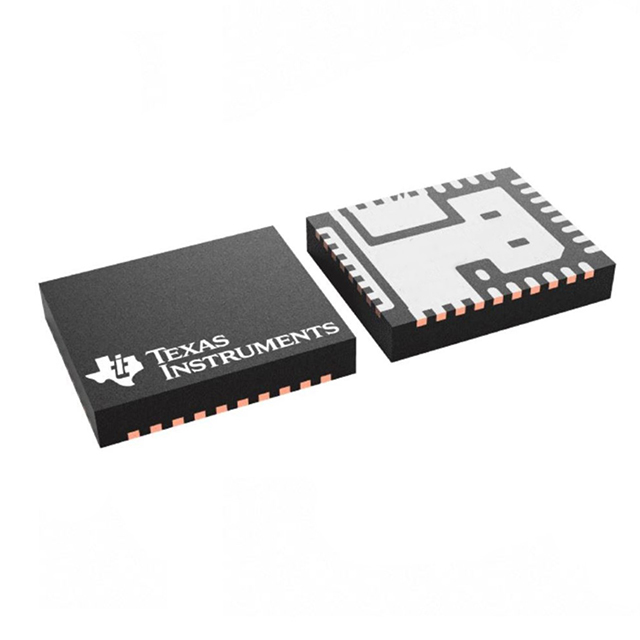

INA780BIDEKR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: INA780BIDEKR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) INA780BIDEKR

INA780BIDEKR概述

    电子元器件产品技术手册

    1. 产品简介


    INA780x 是一款高精度 I²C 输出数字电源监控器,集成了EZShunt™ 技术,特别设计用于电流感应应用。它能够测量高达±78.64A的全量程电流,并支持从–0.1V到+85V的共模电压范围。这种电源监控器具有低功耗集成分流电阻器和16位Delta-Sigma ADC,广泛应用于电力传输、电网基础设施、工业电池组、测试设备、电信设备和企业服务器等领域。

    2. 技术参数


    - 内部电阻:400 µΩ(环境温度为25°C时)
    - 连续电流:±75 A(环境温度为25°C时)
    - 峰值测量能力:±78.64 A
    - 电流监测精度(A/B等级):
    - 偏移电流:±12.5 mA / ±125 mA
    - 偏移漂移:±50 µA/°C(A级和B级)
    - 系统增益误差:±0.75% / ±1.25%
    - 共模抑制比:±0.25 mA/V / ±2.5 mA/V
    - 电源监测精度(A/B等级):
    - ±0.9% / ±1.6%(满量程)
    - 能量和电荷精度(A/B等级):
    - ±1.4% / ±2.1%(满量程)
    - 温度传感器精度:±1.5°C(最大值,环境温度为25°C时)
    - 精密振荡器精度:±0.5%(最大值,环境温度为25°C时)
    - 高精度I²C接口频率:最高可达2.94 MHz
    - 供电电压范围:2.7V 至 5.5V
    - 典型操作电流:640 µA(环境温度为25°C时)
    - 关断电流:5 µA(最大值)

    3. 产品特点和优势


    INA780x 的主要优势在于其低损耗的集成分流电阻器、高精度的电流监测和强大的系统增益误差控制。其独特的EZShunt™ 技术能够在不经过多温度校准的情况下实现高精度的应用,非常适合需要精确测量和长期稳定性的应用场景。此外,它的I²C接口允许快速的数据通信,支持多种地址选择,提供了极高的灵活性。

    4. 应用案例和使用建议


    INA780x 广泛应用于多个领域,如电力传输和电信设备。例如,在工业电池组中,它可以准确地监控电流和电压,确保系统的安全运行。在测试设备中,它可以帮助开发人员对电路进行精确测试。在使用INA780x时,建议采取合适的散热措施以保证其在高温下的性能。同时,合理设置ADC转换时间和采样平均次数可以进一步减少噪声干扰,提高测量精度。

    5. 兼容性和支持


    INA780x 支持标准的I²C通信协议,因此能够轻松地与各种I²C总线兼容。德州仪器公司(Texas Instruments)提供了详尽的技术文档和支持资源,包括编程指南和常见问题解答,用户可以在其官方网站上找到这些资源。此外,用户还可以通过官方技术支持获取进一步的帮助。

    6. 常见问题与解决方案


    - 问题:在高温度环境下,INA780x的性能是否会受到影响?
    - 解决方案:INA780x 在温度变化范围内表现出色,具有很高的温度稳定性。建议在使用过程中考虑温度补偿措施,如外部温度传感器和软件算法,以进一步提升精度。
    - 问题:INA780x 是否支持快速响应时间?
    - 解决方案:INA780x 提供了可编程的ADC转换时间和采样平均选项,用户可以根据需求选择合适的转换时间。对于需要快速响应的应用,可以将转换时间设置为最短,以获得最快的响应速度。

    7. 总结和推荐


    INA780x是一款高性能的I²C输出数字电源监控器,具备低损耗集成分流电阻器、高精度电流监测能力和优良的系统增益误差控制。适用于广泛的工业和商业应用场景,特别是在要求高精度和稳定性的环境中。尽管初始成本可能较高,但其出色的性能和长寿命使得其在许多应用中成为性价比极高的选择。强烈推荐在需要精确电源监控的场合使用INA780x。

INA780BIDEKR参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
包装方式 卷带包装

INA780BIDEKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA780BIDEKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS INA780BIDEKR INA780BIDEKR数据手册
