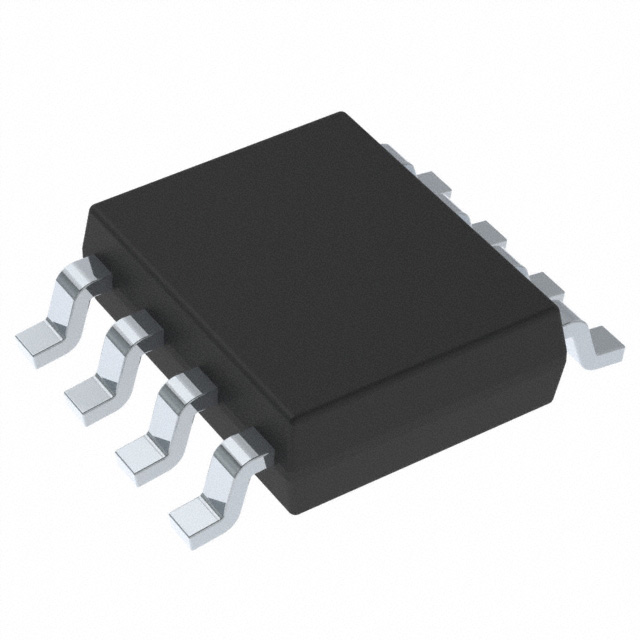

TPS2378DDAR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 285μA 300mV 0V 5V 57V SOIC-8 贴片安装,黏合安装
供应商型号: 14M-TPS2378DDAR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS2378DDAR

TPS2378DDAR概述


    产品简介


    TPS2378 高功率以太网供电 (PoE) 接口
    TPS2378 是一款集成了所有必要的功能来实现 IEEE802.3at 类型-2 供电设备 (PD) 的八脚集成电路。它主要用于高功率应用场合,如视频电话、VoIP 电话、多频段接入点、安全摄像头和微型基站。TPS2378 特别适用于需要强制四对高功率设备的 PoE 应用。

    技术参数


    电气特性
    - 检测电阻范围: 23.7 kΩ 至 26.3 kΩ 或 25 kΩ ± 5%
    - 输入电压范围: -0.3 V 至 100 V
    - 辅助电源检测电压阈值: 1.4 V 至 1.6 V
    - 电流限制: 1 A(典型)
    - 热关断温度: 135°C 至 145°C
    - 无源电感检测范围: 60 Ω 至 1270 Ω
    工作条件
    - 操作温度范围: -40°C 至 125°C
    - 偏置电流范围: 3 µA 至 417 µA
    - 内部热阻: 45.9 °C/W(结到环境)
    - 封装: HSOP (8)

    产品特点和优势


    TPS2378 具有多个独特的优势,使其成为高功率 PoE 应用的理想选择:
    - 低内阻: 内部开关内阻仅为 0.5 欧姆,能够连续处理高达 0.85 A 的电流。
    - 增强热耗散: PowerPAD™ 封装提高了散热效率。
    - 高电流限制: 可以承受 140 mA 的启动浪涌电流限制。
    - 系统级 ESD 保护: 15 kV 和 8 kV 的系统级 ESD 能力增强了可靠性。

    应用案例和使用建议


    TPS2378 在多种高功率 PoE 设备中都有应用。例如,在视频和 VoIP 电话系统中,它确保了设备能够在启动过程中可靠地接受电力。在多频段接入点和安全摄像头中,它能处理复杂的供电需求。对于这些应用,建议将 TPS2378 直接连接到 PoE 输入电源轨,并使用 0.1 µF 旁路电容来稳定电压。

    兼容性和支持


    TPS2378 与其他电子元器件具有良好的兼容性,可以方便地集成到现有的系统中。厂商提供详细的技术文档和支持资源,帮助用户在安装和调试过程中顺利进行。

    常见问题与解决方案


    问题 1: 如何设置辅助电源检测?
    解决方案: 将 APD 引脚提升至 RTN 以上 1.5 V,即可启用辅助电源检测。
    问题 2: 如何处理热关断问题?
    解决方案: 确保正确的散热设计,可采用大尺寸填充区域或增加散热片来改善散热效果。

    总结和推荐


    TPS2378 是一款高性能的 IEEE802.3at 类型-2 高功率 PoE PD 接口芯片,具备出色的热管理和可靠性。它适用于各种高功率应用场合,特别是在视频电话、VoIP 电话和安全摄像头等需要高可靠性的环境中。鉴于其优良的特性和广泛的适用性,强烈推荐在高功率 PoE 设计中使用 TPS2378。
