TPS25944ARVCT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 200μA 2.7V 18V WQFN-20 贴片安装,黏合安装 800μm(高度)
供应商型号: TPS25944ARVCT
供应商: 国内现货
标准整包数: 1000

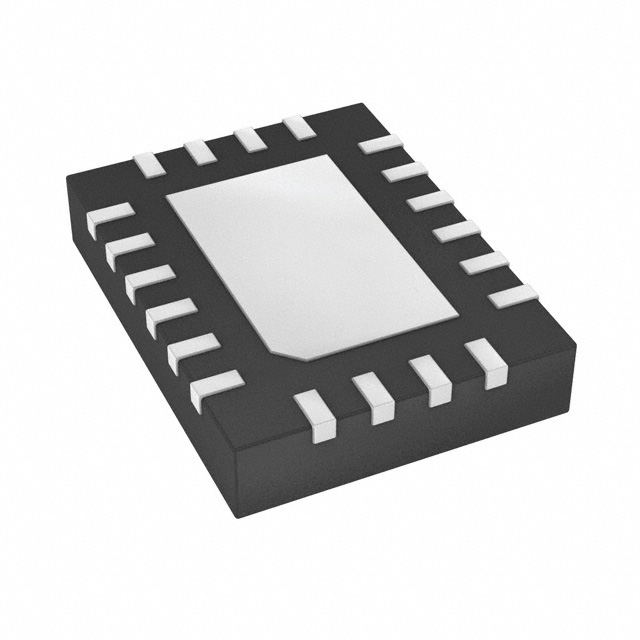

TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS25944ARVCT

TPS25944ARVCT概述


    产品简介


    TPS25942x 和 TPS25944x 是由德州仪器(Texas Instruments)设计并制造的高性能电子元器件,属于eFuse智能电源多路复用器(Power MUX)。这些设备主要用于电源管理,通过集成双向电流控制功能来实现电源路径管理和冗余电源系统。它们适用于多种应用领域,包括PCIe卡、网络接口控制器(NICs)、RAID系统、USB电源银行、固态硬盘(SSDs)和硬盘驱动器(HDDs)、平板电脑和笔记本电脑、适配器电源设备以及可编程逻辑控制器(PLCs)、固态继电器(SS Relays)和风扇控制。

    技术参数


    | 参数 | 规格范围 |

    | 工作电压范围 | 2.7 V 至 18 V |
    | 最大工作电压 | 20 V |
    | 典型导通电阻 | 42 mΩ |
    | 可调电流限制 | 0.6 A 至 5.3 A |
    | 精度 | ±8% |
    | 低功耗模式典型值 | 200 µA |
    | 禁用模式典型值 | 15 µA |
    | 过压/欠压阈值精度 | ±2% |
    | 反向电流阻断 | 支持 |
    | 反向电压关断时间 | 1 µs |
    | 程序化dVo/dt控制 | 支持 |
    | 保护输出 | 功率良好(Power Good),故障(Fault)|
    | 两种过流故障响应选项 | - TPS25942:热关机 |
    - TPS25944:4毫秒后关机 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 认证 | UL 2367 Recognized |
    | 单点失效安全 | UL60950 安全标准 |

    产品特点和优势


    TPS25942x 和 TPS25944x 的主要特点是其宽泛的工作电压范围(2.7 V 至 18 V),高精度的过压和欠压阈值检测,以及内置的保护机制。它们支持多种电源管理系统,如冗余电源和多电源源切换。由于其双向电流控制能力,这两个设备非常适合需要复杂电源管理和快速保护的应用。特别是它们具备程序化的dVo/dt控制功能,能够有效地防止电压突变带来的损害。

    应用案例和使用建议


    TPS25942x 和 TPS25944x 在各种高性能计算和存储设备中有着广泛的应用。例如,在服务器和数据中心环境中,这两个设备可以确保在主电源失效时迅速切换到辅助电源,从而提供不间断的服务。对于便携式设备(如平板电脑和笔记本电脑),它们可以通过精确的电流监测和保护功能延长电池寿命并提高系统的可靠性。
    在具体使用时,建议在电路设计中考虑以下几个方面以达到最佳效果:
    - 选择合适的外部电阻和电容以配置电流限制和电压上升速率。
    - 配置FLT和DMODE引脚,以根据系统需求选择主电源或辅助电源的优先级。
    - 注意散热设计,确保良好的热管理,特别是在高电流操作下。

    兼容性和支持


    TPS25942x 和 TPS25944x 与市面上大多数电子设备兼容,特别是那些需要电源管理和冗余系统的设计。德州仪器提供了详尽的技术文档和支持服务,包括应用指南、设计工具和软件开发包。用户还可以访问官方社区寻求帮助和分享经验。

    常见问题与解决方案


    1. 问:如何设置电流限制?
    - 答:通过在ILIM引脚和GND之间连接一个外部电阻来设定电流限制。参考器件数据表中提供的电阻值。
    2. 问:遇到过流情况时,如何重新启动设备?
    - 答:如果使用的是自动重试版本(如TPS25942A或TPS25944A),设备会自动重试。如果使用的是锁定版本(如TPS25942L或TPS25944L),则需要手动复位。
    3. 问:在高温环境下使用时,如何确保可靠性?
    - 答:在设计时需考虑良好的热管理,使用大尺寸散热片或增加通风来保证设备温度不超出最大工作温度限制(+125°C)。

    总结和推荐


    TPS25942x 和 TPS25944x 为电源管理提供了高效的解决方案,具有出色的灵活性和广泛的适用性。由于其丰富的功能和强大的保护机制,这些器件是构建可靠电源系统的重要组成部分。建议在需要高可靠性电源管理和保护的应用中使用这些产品,同时充分利用德州仪器提供的技术支持。

TPS25944ARVCT参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 18V
最小工作供电电压 2.7V
工作电源电流 200μA
长*宽*高 800μm(高度)
通用封装 WQFN-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPS25944ARVCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS25944ARVCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS25944ARVCT TPS25944ARVCT数据手册

TPS25944ARVCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
