TLV803SDBZT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 漏极开路电压探测器 电压监控芯片, 3针, 最大监控2.5V
供应商型号: TLV803SDBZT
供应商: 云汉优选
标准整包数: 1

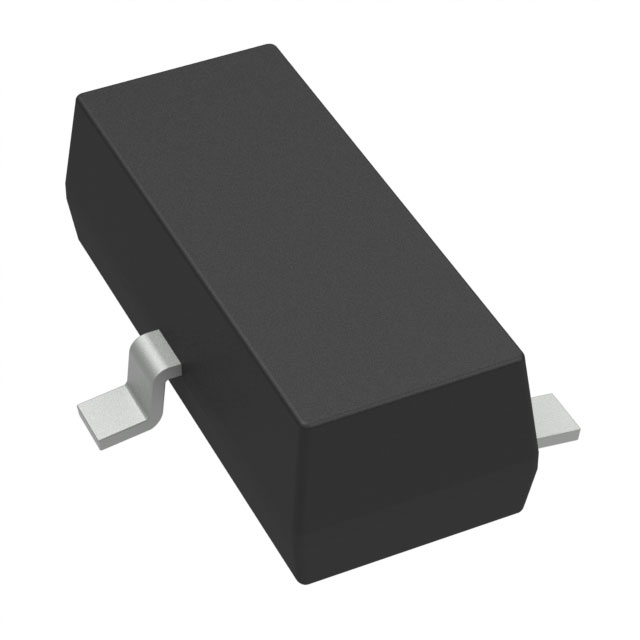

TEXAS INSTRUMENTS 电源管理芯片(PMIC) TLV803SDBZT

TLV803SDBZT概述


    产品简介


    TLV803S是一款专为数字信号处理器(DSP)、现场可编程门阵列(FPGA)及专用集成电路(ASIC)设计的电压监控电路。它提供了一个有效的初始化和定时监控机制,适用于多种设备和系统,如便携式和电池供电设备、服务器、家电、编程控制器以及工业设备等。TLV803S的主要特点是提供了一个可靠的电源电压监控功能和一个经过延迟的复位信号输出,以确保系统的稳定启动和正常运行。

    技术参数


    - 输入电压范围:1.1V至6V
    - 低电平输出电压:VDD=3.3V时,最大0.4V;VDD=6V时,最大0.4V
    - 工作温度范围:-40°C至125°C
    - 封装类型:3引脚SOT-23封装
    - 热阻:RθJA=328.5°C/W
    - 延迟时间:200ms(典型值)
    - 复位阈值电压:2.93V(TLV803S型号)

    产品特点和优势


    TLV803S具备诸多独特的功能和优势:
    - 高可靠性:在广泛的电压和温度范围内提供可靠的电压监控。
    - 快速响应:能够迅速检测到电源电压的变化并发出相应的复位信号。
    - 宽工作范围:适用于多种不同类型的电子设备和系统。
    - 高精度:具备内部设定的固定电压监测阈值。
    - 紧凑封装:采用小尺寸的SOT-23封装,便于集成。

    应用案例和使用建议


    应用场景:TLV803S被广泛应用于需要电源监控和复位信号输出的系统,例如DSP、微控制器和微处理器系统、便携式设备和电池供电设备、服务器、家用电器等。
    使用建议:
    1. 确保正确的电源连接:在使用TLV803S之前,务必检查并确认所有电源连接正确无误,特别是要保证VDD和GND之间的连接可靠。
    2. 外部去耦电容:建议在VDD和GND之间放置一个0.1μF的陶瓷电容,以提高系统的稳定性。
    3. 适当的拉升电阻:为确保复位信号的有效性,在RESET输出引脚上应接一个10kΩ到1MΩ的拉升电阻。

    兼容性和支持


    TLV803S与多种电子设备和系统兼容,包括DSP、微控制器、微处理器以及便携式和电池供电设备。德州仪器公司提供了全面的技术文档和支持服务,包括详细的使用手册和技术支持资源。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:复位信号不正常。
    解决方案:检查连接是否正确,并确保在RESET输出引脚上接有合适的拉升电阻。
    2. 问题:电压监视不稳定。
    解决方案:在VDD和GND之间增加一个0.1μF的陶瓷电容以减少噪声干扰。
    3. 问题:温度超出工作范围导致失效。
    解决方案:选择合适的工作环境,并根据需要进行散热处理。

    总结和推荐


    综上所述,TLV803S是一款高性能、多功能的电压监控电路,适用于各种对电源监控要求较高的应用场合。它具备出色的电压监测能力、稳定的复位信号输出以及广泛的工作温度范围,使得它成为众多电子设备和系统中不可或缺的关键组件。基于其卓越的功能特性和市场竞争力,我们强烈推荐TLV803S用于各类高端电子系统的设计和开发中。

TLV803SDBZT参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 6V
最小工作供电电压 1.1V
工作电源电流 20μA
3.04mm(Max)
1.4mm(Max)
1.12mm(Max)
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLV803SDBZT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV803SDBZT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TLV803SDBZT TLV803SDBZT数据手册

TLV803SDBZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
