UC3843D

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 12V 28V SOIC-14 贴片安装 8.65mm*3.91mm*1.58mm
供应商型号: UC3843D
供应商: 云汉优选
标准整包数: 1

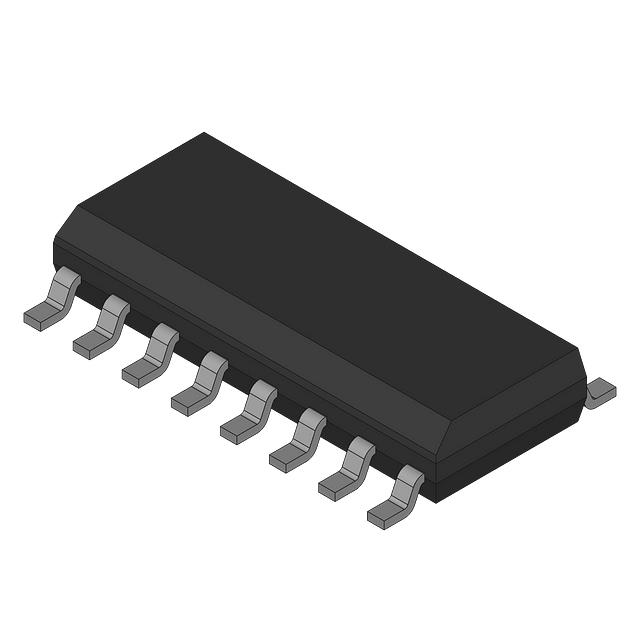

TEXAS INSTRUMENTS 电源管理芯片(PMIC) UC3843D

UC3843D概述


    产品简介


    基本描述
    UCx84x系列是由德州仪器(Texas Instruments)开发的电流模式PWM控制器集成电路。该系列产品旨在实现离线和DC-到-DC转换器的固定频率电流模式控制方案。这些芯片采用紧凑的设计,具有较高的性能和稳定性,广泛应用于多种电子设备中。
    主要功能
    - 支持离线和DC-到-DC转换器
    - 低启动电流(< 1 mA)
    - 自动前馈补偿
    - 脉冲逐脉冲电流限制
    - 高峰值电流的推拉输出
    - 精度调整的带隙参考电压
    应用领域
    - 各种类型的开关调节器
    - 变压器耦合的DC-DC转换器

    技术参数


    | 参数 | UC184x | UC284x | UC384x |
    ||
    | 工作温度范围 | -55°C to 125°C | -40°C to 85°C | 0°C to 70°C |
    | 最大占空比 | 100% | 100% | 50% |
    | 输入电压 | 16 V (启动) | 16 V (启动) | 8.4 V (启动) |
    | 输出驱动电流 | ±1 A | ±1 A | ±1 A |
    | 开关频率 | 100-500 kHz | 100-500 kHz | 100-500 kHz |

    产品特点和优势


    1. 优化设计:专为离线和DC-到-DC转换器优化。
    2. 低启动电流:启动电流小于1 mA。
    3. 自动补偿:提供前馈补偿,以改善动态响应。
    4. 高可靠性:具备双脉冲抑制和过温保护等功能。
    5. 多种封装选择:提供不同的封装选项,适用于不同应用场景。

    应用案例和使用建议


    典型应用场景
    - 离线电源供应:适用于需要宽温度范围的工业设备,如通信设备、医疗设备等。
    - DC-DC转换器:适合对稳定性要求较高的消费电子产品,如便携式设备、汽车电子系统等。
    使用建议
    1. 布局设计:确保电路板上的接地层设计合理,减少寄生电感和电容的影响。
    2. 输入滤波:为VCC引脚添加适当的输入滤波电容,以提高系统的抗干扰能力。
    3. 散热管理:针对高温应用,选择合适尺寸的散热片,保证设备正常工作。

    兼容性和支持


    兼容性
    - 其他元器件:兼容标准N沟道MOSFET作为输出驱动,支持多种外部补偿网络。
    - 电源支持:建议使用陶瓷电容器作为参考电压的旁路电容,以提高系统稳定性和精度。
    支持信息
    - 技术文档:提供详细的技术手册及应用指南,涵盖安装、调试和故障排除等内容。
    - 在线社区:德州仪器拥有活跃的技术支持社区,提供用户互动和技术交流平台。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳定 | 检查RRT和CCT的连接和阻值 |
    | 输出驱动电流不足 | 确保VCC电压和输出端负载条件符合规格要求 |
    | 温度超出安全范围 | 添加适当的散热措施,检查热设计 |

    总结和推荐


    UCx84x系列电流模式PWM控制器以其出色的稳定性和可靠性,在多个领域有着广泛的应用。无论是离线电源供应还是DC-到-DC转换器,该系列产品均表现出色。其丰富的封装选择和多种可配置参数使得它们非常适合复杂且多变的应用环境。综上所述,强烈推荐使用该系列产品。

UC3843D参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 28V
最小工作供电电压 12V
工作电源电流 -
长*宽*高 8.65mm*3.91mm*1.58mm
通用封装 SOIC-14
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

UC3843D厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC3843D数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UC3843D UC3843D数据手册

UC3843D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.1685
3000+ ¥ 5.0424
6000+ ¥ 4.8743
库存: 14956
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 5168.5
