TPS22933ARSET

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2mA 2.5V 12V 手持/移动设备 UQFN-8 贴片安装,黏合安装
供应商型号: TPS22933ARSET
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS22933ARSET

TPS22933ARSET概述

    TPS22933 Triple-Input Power Multiplexer技术手册解析

    产品简介


    TPS22933 是一款由德州仪器(Texas Instruments)生产的三输入电源多路复用器,集成了自动选择输入功能和低dropout电压调节器。它能够自动检测并选择最高输入电压,适用于电池(BAT)、USB端口和直流适配器(DCIN),从而为负载提供稳定供电。该产品主要用于智能设备、GPS设备、数码相机等便携式电子设备中。

    技术参数


    - 输入电压范围:2.5V 至 12V
    - 最大连续电流:50mA
    - 低导通电阻:@ VIN = 5.0V时 rON = 2.4Ω;@ VIN = 4.2V时 rON = 2.6Ω
    - 启用功能:通过EN引脚控制输出,使能输出开关和快速放电电阻
    - 滑动转换时间:18μs(典型值)

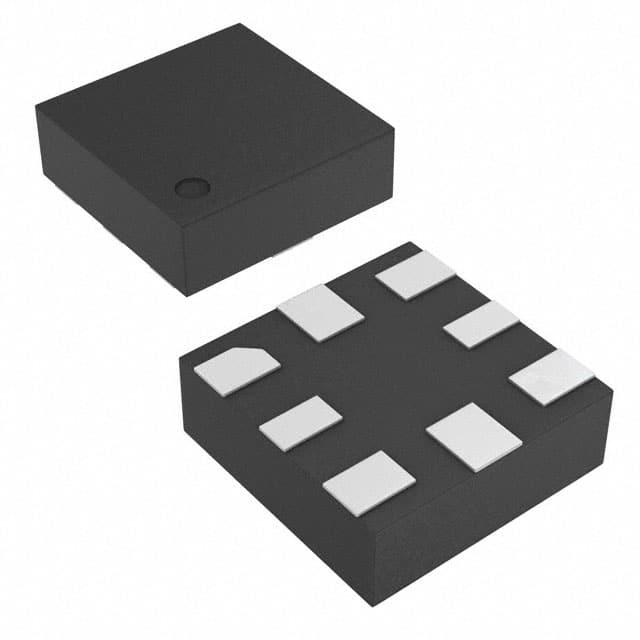

    - 包装形式:µQFN(8引脚,1.5mm x 1.5mm)

    产品特点和优势


    1. 多功能输入:TPS22933能够处理来自三种不同电源的输入,包括电池、USB和直流适配器。
    2. 低dropout电压调节器:确保输出电压稳定可靠,且支持低电压控制信号。
    3. 小型化封装:采用微型QFN封装,尺寸仅为1.5mm x 1.5mm,适合空间紧凑的设计需求。
    4. 快速滑动转换时间:18μs的典型切换时间,使得TPS22933能够在多种输入源之间快速平滑切换。

    应用案例和使用建议


    在智能电话、GPS设备、数码相机等便携式电子设备中,TPS22933可用于高效管理电池、USB和直流适配器电源的切换和分配。对于电池和适配器之间的电源管理,建议合理设置EN引脚以实现最佳性能。
    例如,在某些应用中,当设备连接到USB电源时,可利用TPS22933的自动选择功能优先使用USB电源;而当USB断开时,则自动切换回电池供电。这不仅可以提高设备的工作效率,还能延长电池寿命。

    兼容性和支持


    TPS22933具有良好的兼容性,可以与市面上常见的微控制器(如MSP430系列)配合使用。制造商提供了详细的文档和支持资源,包括技术文档、工具软件和社区支持,有助于开发人员更好地理解和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,并确认所有引脚接线正确。|
    | 开关切换时间过长 | 确保输入电源电压和负载电流处于指定的范围内。|
    | 设备无法正常启动 | 检查电源和接地连接是否正确,确认EN引脚状态。|

    总结和推荐


    TPS22933是一款专为便携式设备设计的高性能电源管理芯片,具有多种输入选择、低dropout电压调节和快速切换时间等特点。它非常适合用于智能电话、GPS设备和其他需要高效电源管理的应用场合。基于其出色的功能特性和广泛的应用范围,我们强烈推荐这款产品给需要进行电源管理的工程师和设计师。

TPS22933ARSET参数

参数
最大输出电压 -
最小输出电压 -
应用场景 手持/移动设备
最大工作供电电压 12V
最小工作供电电压 2.5V
工作电源电流 2mA
1.55mm(Max)
1.55mm(Max)
550μm(Max)
通用封装 UQFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS22933ARSET厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22933ARSET数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS22933ARSET TPS22933ARSET数据手册

TPS22933ARSET封装设计

查看详情并下载
Symbol
Footprint
3D Model
