首页  >  产品百科  >  UCC28501N

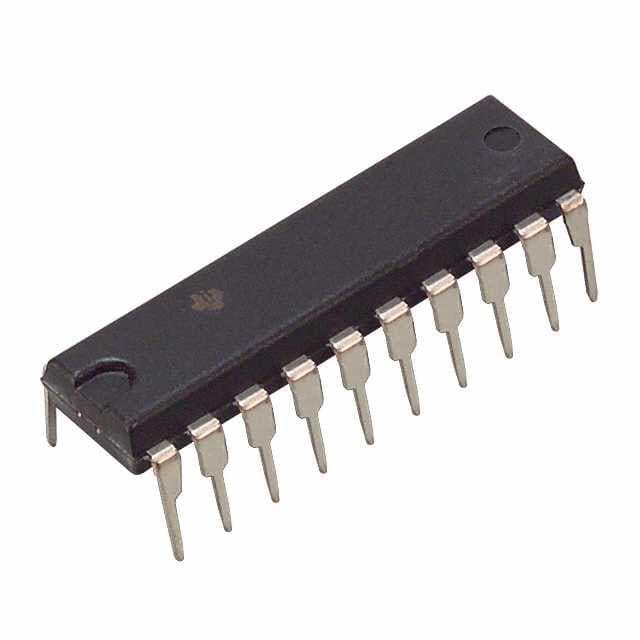

UCC28501N

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 9.7V 18V PDIP-20 通孔安装 24.33mm*6.35mm*4.57mm
供应商型号: 25E-UCC28501N
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCC28501N

UCC28501N概述

    UCC2850x系列功率因数校正控制器技术手册

    产品简介


    UCC2850x系列是德州仪器(Texas Instruments)设计的一系列高效能的功率因数校正(PFC)控制器及第二级直流到直流转换器控制器。该系列控制器集成了先进的控制功能,能够实现接近于1的功率因数。通过平均电流模式控制技术,将交流输入线电流波形塑造成与交流输入电压一致的形式,从而提高能效并减少谐波干扰。这些功能使其广泛应用于工业电源、通信电源和计算机电源等领域。

    技术参数


    - 供电电压:12 V至18 V(典型值)
    - 启动电流:4 mA 至 6 mA
    - 过压保护:0.33 V至0.5 V
    - 输出驱动能力:高达0.2 A连续电流
    - 栅极驱动电阻:至少10.5 Ω
    - 最大功率消耗:1 W
    - 存储温度范围:-65°C至150°C
    - 工作温度范围:-40°C至85°C

    产品特点和优势


    - 高功率因数:通过平均电流模式控制技术,使输入电流与输入电压波形一致,显著提升能效。
    - 准确的过压保护:内置过压保护机制,确保系统安全稳定运行。
    - 高精度控制:使用峰值电流模式控制和前沿/后沿调制技术,减少输出纹波,提高整体效率。
    - 低启动电流:启动电流低至4 mA,适用于多种电源应用。

    应用案例和使用建议


    UCC2850x系列广泛应用于工业电源、通信电源和计算机电源中。在实际应用中,可以配合各种电压等级的输入源使用。建议使用适当的外部补偿元件来进一步优化性能,例如在MOUT和CAOUT之间添加电流环路补偿组件。此外,在选择外部电容时,要确保其能够承受较高纹波电流,以保持系统的稳定性。

    兼容性和支持


    UCC2850x系列支持多种封装选项,包括塑料DIP(N型)和小型封装(DW型)。德州仪器提供了详尽的技术支持和维护服务,用户可以通过官方网站获取详细的资料和技术文档。

    常见问题与解决方案


    - 问题:启动时无法正常工作
    - 解决方案:检查VCC供电电压是否在12 V至18 V范围内,并确认启动条件是否满足。

    - 问题:过压保护频繁触发
    - 解决方案:检查过压阈值设置是否合理,并确认外部电路连接是否正确。
    - 问题:输出电流不稳定
    - 解决方案:确认外部补偿元件的选择是否合适,必要时调整MOUT和CAOUT之间的补偿网络。

    总结和推荐


    UCC2850x系列控制器凭借其高效、稳定的性能和广泛的应用范围,成为工业电源和通信电源的理想选择。该系列具有出色的功率因数校正能力和可靠的过压保护机制,为用户的电源系统提供了强有力的保障。强烈推荐在各种电源应用中采用UCC2850x系列控制器。

UCC28501N参数

参数
应用场景 -
最大工作供电电压 18V
最小工作供电电压 9.7V
工作电源电流 -
最大输出电压 -
最小输出电压 -
长*宽*高 24.33mm*6.35mm*4.57mm
通用封装 PDIP-20
安装方式 通孔安装
包装方式 散装,管装

UCC28501N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28501N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCC28501N UCC28501N数据手册

UCC28501N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 37.3629
5000+ ¥ 35.6905
10000+ ¥ 34.3976
库存: 1515
起订量: 268 增量: 0
交货地:
最小起订量为:10
合计: ¥ 373.62
直接购买
加入购物车
