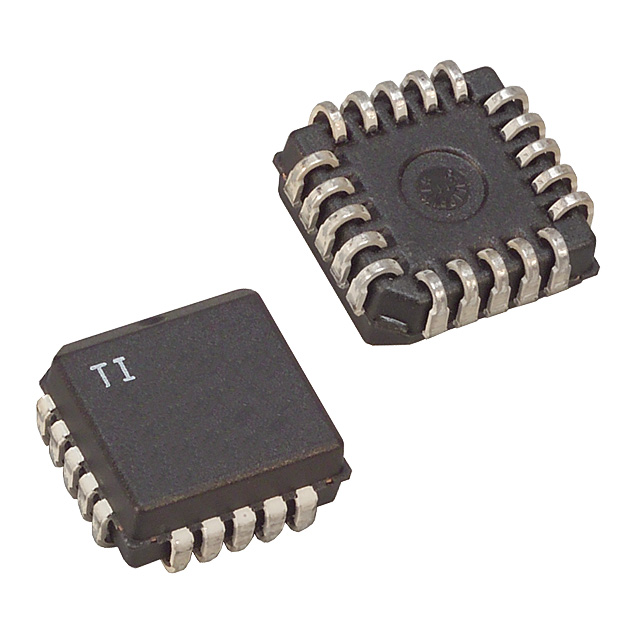

UC3854QTR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 14.5V 30V LCC 贴片安装,黏合安装
供应商型号: 25E-UC3854QTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) UC3854QTR

UC3854QTR概述

    # UC1854, UC2854, UC3854 高功率因数预调节器技术手册解析

    产品简介


    UC1854, UC2854, UC3854 是由德州仪器(Texas Instruments)推出的高功率因数预调节器系列芯片。这些芯片专为需要高效率和低电流畸变的电源设计而开发,能够显著提高系统的功率因数,降低谐波失真。产品广泛应用于离线式交流到直流转换器、医疗设备、工业电源、通信电源及不间断电源(UPS)等领域。
    主要功能
    - 实现高达 0.99 的功率因数校正;
    - 将线电流畸变限制在 5% 以下;
    - 全球通用操作,无需切换设置;
    - 内置平均电流模式控制电路;
    - 支持固定频率 PWM 输出。
    应用领域
    - 离线式 AC-DC 转换器;
    - 医疗、工业、通信及信息技术设备电源;
    - 不间断电源系统;
    - 家用电器与白色家电。

    技术参数


    以下是 UC1854 系列芯片的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压(VCC) | 10 | 18 | 20 | V |
    | 启动阈值电压 | 14.5 | 16 | 17.5 | V |
    | 关闭阈值电压 | 9 | 10 | 11 | V |
    | 启用引脚输入电流 | -5 | -0.2 | 5 | µA |
    | 电压放大器增益 | 70 | 100 | - | dB |
    | 电流放大器偏移电压 | -4 | 4 | - | mV |
    | 启动电流,关闭状态 | 1.5 | 2 | - | mA |
    | 启动电流,运行状态 | 10 | 16 | - | mA |
    更多详细参数可参考产品手册。

    产品特点和优势


    1. 卓越的功率因数校正能力:提供超过 0.99 的功率因数,大幅减少无功损耗。
    2. 低噪声敏感度:通过内置的高精度模拟乘法器和除法器,有效抵抗噪声干扰。
    3. 平均电流模式控制:实现了固定频率的电流控制,具有优秀的稳定性和较低的电流畸变。
    4. 全球适用性:适应范围广泛的电压和频率条件(75V 至 275V 和 50Hz 至 400Hz),无需手动调整。

    应用案例和使用建议


    典型应用场景
    - 离线式 AC-DC 转换器:例如家用电器如冰箱和洗衣机,需要高效的能源利用。
    - 工业设备供电:如数控机床、机器人控制系统等高可靠性需求场景。
    - 通信基站电源:需确保稳定的电力供应,避免电压波动带来的问题。
    使用建议
    1. 在设计时充分考虑散热管理,特别是高负载情况下。
    2. 配合外部滤波电路以进一步降低 EMI 干扰。
    3. 注意设置合理的启动电阻值(RSET),以便精确控制输出参数。

    兼容性和支持


    UC1854 系列芯片兼容多种封装形式,包括 SOIC、CDIP 和 PLCC,便于集成到不同类型的电路板中。TI 提供详尽的技术文档和支持服务,涵盖安装指南、应用笔记以及在线社区讨论区。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无响应 | 检查 VCC 是否达到最小启动电压 |
    | 输出电压不稳定 | 调整 RSET 电阻至适当值 |
    | 工作温度超出正常范围 | 添加散热片或改用更高级别的封装 |

    总结和推荐


    UC1854 系列作为一款高性能的功率因数校正控制器,凭借其先进的控制技术和广泛的应用适配性,在现代电源管理系统中占据重要地位。对于追求高效能和稳定性的项目而言,它是理想的选择。强烈推荐此系列产品用于需要高功率因数的应用场合。如果您正在寻找一种可靠的解决方案来提升您的电源转换效率,那么 UC1854 绝对值得考虑!

UC3854QTR参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 30V
最小工作供电电压 14.5V
工作电源电流 -
最大输出电压 -
9.04mm(Max)
9.04mm(Max)
4.57mm(Max)
通用封装 LCC
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装
