O9039A385IZWSRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 700mV 3.8 V 3.3V AM572x BGA 黏合安装 900μm(高度)
供应商型号: O9039A385IZWSRQ1
供应商: 国内现货
标准整包数: 5000

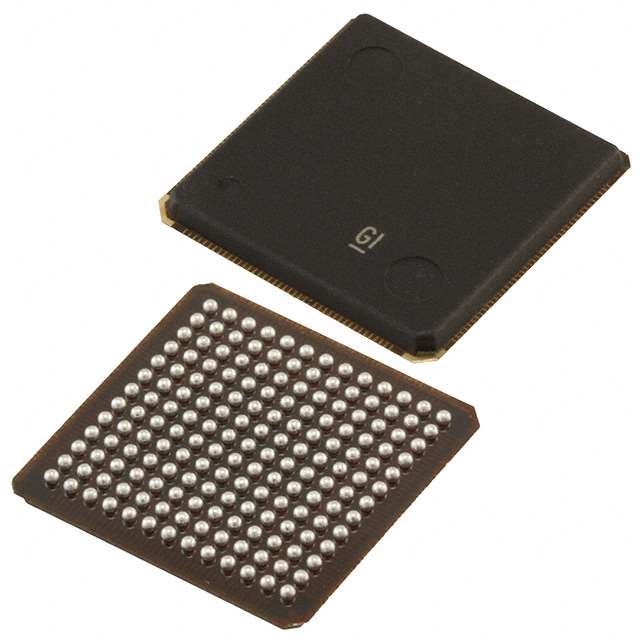

TEXAS INSTRUMENTS 电源管理芯片(PMIC) O9039A385IZWSRQ1

O9039A385IZWSRQ1概述


    产品简介


    TPS659038-Q1 和 TPS659039-Q1 设计概述
    TPS659038-Q1 和 TPS659039-Q1 是德州仪器(Texas Instruments)设计的集成式汽车电源管理集成电路(PMIC),专为车载应用而设计。这些PMIC具有高度集成性,提供了一系列的开关模式电源(SMPS)和低压降线性稳压器(LDO)。TPS659038-Q1 提供11个外部LDO,而TPS659039-Q1则提供6个外部LDO。它们主要用于处理内存、处理器内核、输入输出(I/O)和低噪声性能,适用于车载信息娱乐系统、数字仪表板和传感器融合系统等多种汽车应用。

    技术参数


    - 温度范围: -40°C 至 85°C
    - 工作电压范围: VCC1: 3.135V 至 5.25V
    - ESD保护: HBM Level 2, CDM Level C, Latch-Up Level II
    - 输入滤波电容: 0.62 μF 至 2.2 μF
    - SMPS电流限制: 最大6A(SMPS12、SMPS123、SMPS45、SMPS457)
    - LDO输出电流: 100 mA 至 300 mA
    - 最大总输出电流: 9A (SMPS123)
    - 工作频率范围: 1.7 MHz 至 2.7 MHz
    - 参考电压: 0.85V 至 1.85V
    - 时钟同步: 内部和外部时钟同步
    - 输出电压调节范围: 0.7V 至 3.3V
    - 热保护阈值: 109°C(典型值)

    产品特点和优势


    TPS659038-Q1 和 TPS659039-Q1 的显著特点和优势如下:
    - 多相操作: SMPS 支持双相和三相操作,最大输出电流可达9A,适合高功率需求的应用。
    - 灵活的电源配置: 能够通过外部时钟同步进行动态电压调整,减少功耗。
    - 高效率和稳定性: 高效的降压转换器和LDO稳压器提供稳定的电源输出,支持复杂的负载变化。
    - 多种控制接口: 通过 I2C 和 SPI 接口进行灵活配置,支持多种外围设备。
    - 安全机制: 集成了过热保护和过电流保护,确保系统的可靠性和稳定性。

    应用案例和使用建议


    TPS659038-Q1 和 TPS659039-Q1 广泛应用于车载信息娱乐系统、数字仪表盘和传感器融合等领域。例如,在车载信息娱乐系统中,这些PMIC能够提供稳定且高效的电源供应,支持音频解码器和其他多媒体组件。
    使用建议:
    - 在设计系统时,应考虑散热策略,避免超过PMIC的最大工作温度。
    - 为减少瞬态响应对系统的影响,应在 VCC1 和 VCCSENSE 输入端放置适当的滤波电容。
    - 确保所有电源输入引脚的连接稳固,防止因松动导致的接触不良。

    兼容性和支持


    - 兼容性: TPS659038-Q1 和 TPS659039-Q1 可以与其他符合汽车标准的电子元件兼容,如 MCU、DSP等。
    - 支持和维护: 德州仪器提供全面的技术支持,包括软件更新、设计指南和在线技术支持。

    常见问题与解决方案


    - 问题1: 设备在启动过程中突然关闭。
    解决方案: 检查 VCC 是否正确供电,并确认 VSYSLO 的设置是否合理。如果发现 VCC 过快放电,可添加一个下拉电阻到 LDO VRTC 输出,以加速放电过程。
    - 问题2: SMPS 在轻载条件下效率低下。
    解决方案: 调整 SMPS 的切换频率或配置为 ECO 模式以降低功耗。确保 SMPS 的输出电压在合适范围内,以维持高效能。

    总结和推荐


    TPS659038-Q1 和 TPS659039-Q1 设计紧凑、功能强大,是面向汽车市场的理想电源管理解决方案。这些设备在高可靠性要求下表现出色,支持多种汽车应用。对于追求高性能、高可靠性的设计工程师来说,这两款PMIC是极具吸引力的选择。推荐在设计汽车信息娱乐系统、数字仪表盘及类似应用时选用 TPS659038-Q1 和 TPS659039-Q1。

O9039A385IZWSRQ1参数

参数
最小工作供电电压 3.8 V
工作电源电流 -
最大输出电压 3.3V
最小输出电压 700mV
应用场景 AM572x
最大工作供电电压 -
长*宽*高 900μm(高度)
通用封装 BGA
安装方式 黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

O9039A385IZWSRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O9039A385IZWSRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O9039A385IZWSRQ1 O9039A385IZWSRQ1数据手册

O9039A385IZWSRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 76.3658
10000+ ¥ 73.7095
15000+ ¥ 72.3815
25000+ ¥ 71.7174
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 381829
