LM98722CCMTX/NOPB

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V~3.6V 45MS/s 16bit 630mW 3 16 3V~3.6V TSSOP-56 贴片安装,黏合安装
供应商型号: LM98722CCMTX/NOPB
供应商: 国内现货
标准整包数: 1000

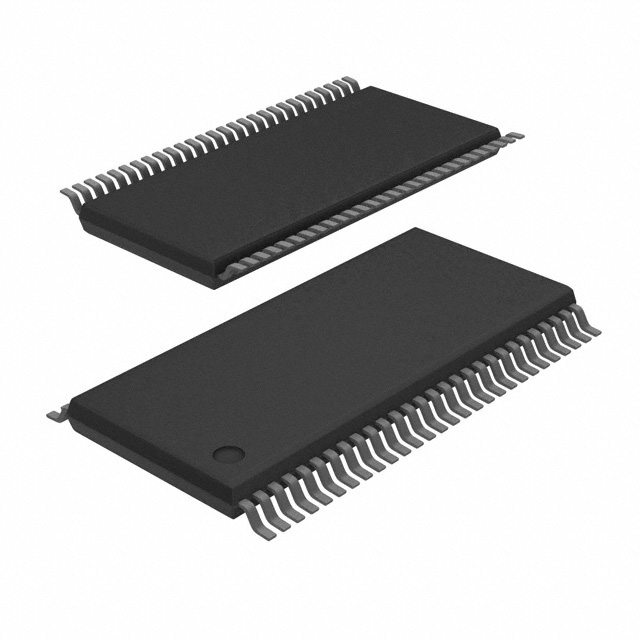

TEXAS INSTRUMENTS 模拟前端(AFE) LM98722CCMTX/NOPB

LM98722CCMTX/NOPB概述


    产品简介


    产品名称:LM98722 CCD Timing Generator
    产品类型:
    - 模拟前端(AFE)
    - 传感器驱动器
    - 图像处理器/ASIC
    主要功能:
    - 高性能模拟前端: 高速信号处理,适用于数字彩色复印机、扫描仪及其他图像处理应用。
    - 集成灵活的时钟生成: 使用锁相环(PLL)进行时钟源选择和倍频。
    - 逐次采样保持(S/H)输入和相关双采样(CDS): 支持高速CCD或CMOS传感器。
    - 独立的增益/偏移校正: 每通道均有独立的增益放大器(PGA)和偏移校正DAC。
    - 可编程输入钳位电压: 灵活配置输入钳位电压值。
    - 集成灵活的扩展频谱时钟生成(SSCG): 减少电磁干扰(EMI),降低成本。
    应用领域:
    - 多功能外围设备(如扫描仪、彩色复印机)
    - 高速货币/支票扫描仪
    - 平板扫描仪及手持式彩色扫描仪
    - 文件扫描仪

    技术参数


    - ADC分辨率: 16位
    - ADC采样率: 45 MSPS
    - 最大输入电平: 1.2V或2.4V(±极性选项)
    - 逐通道采样率: 22.5/22.5/15 MSPS(1ch/2ch/3ch)
    - PGA增益步长: 256步
    - PGA增益范围: 0.64到8.3倍
    - 模拟DAC分辨率: ±9位
    - 模拟DAC范围: ±307mV或±614mV
    - 数字DAC分辨率: ±6位
    - 数字DAC范围: -2048 LSB到+2016 LSB
    - 信噪比(SNR): -74 dB(在0 dB增益时)
    - 功耗: 630 mW(LVDS模式)
    - 工作温度范围: 0°C到70°C
    - 电源电压: 3.3V(标称,范围为3.0V至3.6V)

    产品特点和优势


    - 创新架构: 集成高性能ADC和SSCG模块,提高图像质量并减少EMI。
    - 高精度增益校正: 独立通道的增益/偏移校正确保信号质量。
    - 多种输出模式: 支持LVDS和CMOS输出,具有灵活性。
    - 低噪声地板: 非常低的噪声地板(-74dB),适合高精度应用。
    - 高动态范围: 卓越的动态性能,使LM98722在图像再现链中透明。

    应用案例和使用建议


    应用案例:
    - 在文档扫描仪中,LM98722用于高速采集和处理图像信号,确保高分辨率和准确度。
    - 在货币扫描仪中,LM98722能够处理高密度的图像信号,保证货币识别的准确性。
    使用建议:
    - 在设计系统时,考虑到电源电压范围(3.0V至3.6V),确保电源稳定性。
    - 配置适当的增益校正参数,以优化不同输入信号的处理效果。
    - 调整SSCG参数以达到最佳EMI抑制效果,降低系统成本。

    兼容性和支持


    - 兼容性: 与各种传感器(如CCD/CIS传感器)和其他外围设备兼容。
    - 技术支持: 厂商提供详细的文档和软件工具支持,以帮助用户更好地理解和应用LM98722。
    - 社区支持: 用户可通过官方社区交流经验,获得技术支持。

    常见问题与解决方案


    - Q:如何正确配置电源电压?
    A: 参考手册中关于电源电压部分的详细说明,确保电源电压稳定在3.0V至3.6V范围内。
    - Q:增益校正过程中遇到困难怎么办?
    A: 查看手册中的电气特性和校正方法,合理设置PGA增益和偏移校正参数,或参考厂商提供的技术支持文档。

    总结和推荐


    总结:
    LM98722是一款高性能、多功能的图像处理芯片,集成了多个先进功能,如高性能ADC、灵活的时钟生成和独立的增益/偏移校正。这些特性使其非常适合应用于高速图像采集和处理系统中。
    推荐:
    鉴于其出色的性能和广泛的适用性,LM98722强烈推荐用于需要高性能图像处理的各类设备,特别是文档扫描仪和货币扫描仪等应用。其高度的灵活性和丰富的支持资源也使其成为研发工程师的理想选择。

LM98722CCMTX/NOPB参数

参数
分辨率 16bit
额定功率 630mW
采样率 45MS/s
位数 16
通道数 3
电压-电源,模拟 3V~3.6V
电压 - 电源,数字 3V~3.6V
14.1mm(Max)
6.2mm(Max)
1.05mm(Max)
通用封装 TSSOP-56
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM98722CCMTX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM98722CCMTX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS LM98722CCMTX/NOPB LM98722CCMTX/NOPB数据手册

LM98722CCMTX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 85.668
2000+ ¥ 83.49
3000+ ¥ 81.312
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 85668
