2701215

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI4/EF-XC-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, IB IL 24 DI2-2MBD-PAC系列, 模拟输入
供应商型号: 8553350
供应商: 海外现货
标准整包数: 1

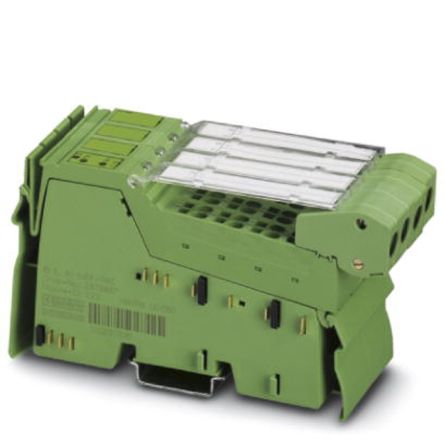

PHOENIX CONTACT 模拟前端(AFE) 2701215

2701215概述

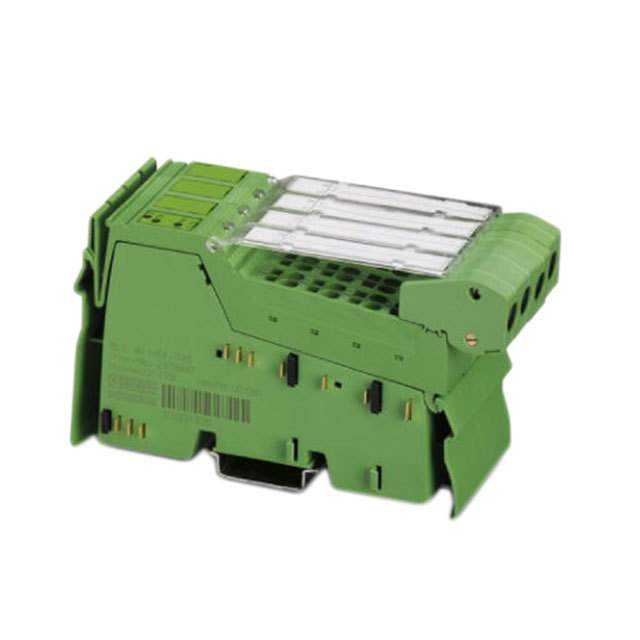

    # 高性能模拟输入终端:IB IL AI 4/EF-XC-PAC(2701215)

    产品简介


    本篇技术手册描述的产品为菲尼克斯电气的高性能模拟输入终端——IB IL AI 4/EF-XC-PAC(型号2701215)。这是一款具备高可靠性和广泛适用性的工业用终端设备,专为复杂环境下的应用设计。该设备配备四个差分输入通道,能够处理各种电流信号(0-20 mA, 4-20 mA, ±20 mA)和电压信号(0-10 V, ±10 V, 0-5 V, ±5 V),且可通过2、3或4线技术连接传感器。适用于工业自动化控制领域中的多种应用场景。

    技术参数


    - 输入通道数量: 4个
    - 输入信号类型:
    - 电流信号: 0-20 mA, 4-20 mA, ±20 mA
    - 电压信号: 0-10 V, ±10 V, 0-5 V, ±5 V
    - 输入分辨率: 16位(15位有效数据位加1位符号位)
    - 输入阻抗:
    - 电压输入信号: 300 kΩ
    - 电流输入信号: 约110 Ω
    - 更新时间: 最短1 ms(所有通道同步)
    - 保护功能: 通道特定的短路及过载保护
    - 环境温度范围:
    - 运行温度: -40°C至55°C
    - 存储/运输温度: -40°C至85°C
    - 湿度范围: 10%至95%
    - 尺寸: 宽度48.8 mm,高度136.8 mm,深度71.5 mm
    - 防护等级: IP20
    - 重量: 210 g
    - 供电方式: 24 V DC

    产品特点和优势


    1. 快速更新能力: 最短1 ms的更新时间确保了系统数据的实时性。
    2. 宽广的工作温度范围: 适应极端环境条件,如极低温到高温环境。
    3. 集成短路和过载保护: 在线监测每个通道,减少故障风险。
    4. 高精度测量: 提供16位分辨率,实现精准的数据采集。
    5. 多样的连接方式: 支持2、3或4线制传感器连接,适应不同应用场景。

    应用案例和使用建议


    该终端设备适用于自动化生产线监控、能源管理系统、以及各类工业现场控制系统。具体使用时建议结合实际环境条件选择合适的接线方式,例如在温度变化大、湿度高的环境中,可以考虑使用防水接头以提升设备的可靠性。
    对于特殊的应用场景,如极高或极低温度环境,推荐采用额外的温控装置以确保设备稳定运行。此外,定期进行校准和维护可进一步提高系统的准确性和稳定性。

    兼容性和支持


    该产品已通过UL和cUL认证,确保了其在全球范围内使用的安全性。它兼容Lokalbus总线系统,可以通过Inline数据跳线轻松连接到控制系统。同时,菲尼克斯电气提供全面的技术支持和售后保障,包括详细的用户文档和在线咨询服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题: 设备通电后无响应。
    - 解决方案: 检查电源线缆连接是否正确;确认输入电压是否符合要求(24 V DC)。

    2. 问题: 读数不稳定。
    - 解决方案: 检查传感器的连接线是否松动或接触不良;校准传感器确保读数准确。
    3. 问题: 系统无法识别设备。
    - 解决方案: 确认接线是否正确;尝试重新插拔接口或重启控制器;检查通信参数设置是否匹配。

    总结和推荐


    综上所述,菲尼克斯电气的IB IL AI 4/EF-XC-PAC模拟输入终端凭借其出色的更新速度、广泛的环境适应性和可靠的保护功能,在众多应用场景中展现出强大的性能优势。我们强烈推荐此款产品用于需要高精度测量和可靠运行的工业控制系统中。

2701215参数

参数
电压 - 电源,数字 -
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
长*宽*高 136.8mm*48.8mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售

2701215厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701215数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2701215 2701215数据手册

2701215封装设计

查看详情并下载
Symbol
Footprint
3D Model
