ADS1298CZXGT

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7V~5.5V 32Ksps 24bit 14.1mW 8 24 1.65V~3.6V NFBGA-64 贴片安装,黏合安装 8mm(长度)*8mm(宽度)
供应商型号: ADS1298CZXGT
供应商: 国内现货
标准整包数: 1000

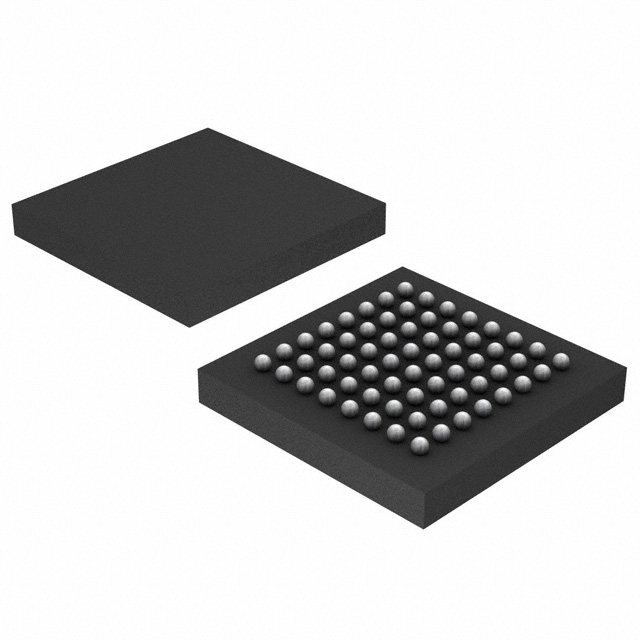

TEXAS INSTRUMENTS 模拟前端(AFE) ADS1298CZXGT

ADS1298CZXGT概述

    ADS129x低功耗8通道24位模拟前端产品介绍

    1. 产品简介


    ADS129x(包含ADS1294、ADS1296、ADS1298)及ADS129xR(包含ADS1294R、ADS1296R、ADS1298R)是一系列多通道同时采样的24位ΔΣ模数转换器(ADC),专为生物电位测量设计。这些芯片集成了可编程增益放大器(PGA)、内部参考源和内置振荡器,支持多种医疗仪器系统,如心电图(ECG)、肌电图(EMG)和脑电图(EEG)等。

    2. 技术参数


    - 通道数:8个低噪声PGA通道和8个高分辨率ADC通道。
    - 电源电压:AVDD=2.7 V到5.25 V,DVDD=1.65 V到3.6 V。
    - 输入噪声:4 μVPP(150 Hz带宽,增益为6)。
    - 输入偏置电流:200 pA。
    - 数据速率:250 SPS至32 kSPS。
    - 共模抑制比:–115 dB。
    - 可编程增益:1、2、3、4、6、8或12。
    - 功耗:每个通道0.75 mW。
    - 供电温度范围:商业级(0°C至70°C);工业级(-40°C至+85°C)。

    3. 产品特点和优势


    ADS129x和ADS129xR具备以下显著优势:
    - 高度集成:内置PGA、参考源和振荡器,大大简化了系统设计。
    - 低功耗:每个通道仅0.75 mW,适合电池供电的应用。
    - 高性能:低输入噪声和高共模抑制比,确保精确测量。
    - 多功能:支持单极或双极供电,集成右腿驱动(RLD)、测试信号输出等功能。
    - 灵活配置:支持多达8个通道的独立配置,适用于不同规模的医疗监测系统。

    4. 应用案例和使用建议


    - 应用案例:适用于ECG、EMG和EEG监测系统,如心脏监护仪、事件记录器、压力测试仪等。
    - 使用建议:在进行高压差信号测量时,建议增加外部滤波器以进一步提高信噪比。对于复杂的医疗监测系统,可以考虑将多个ADS129x器件级联以增加通道数。

    5. 兼容性和支持


    - 兼容性:支持标准SPI接口,易于与其他微控制器或DSP集成。
    - 技术支持:提供详尽的技术文档和开发工具,包括参考设计、样片和购买渠道。厂商还提供了完善的社区支持和文档资源。

    6. 常见问题与解决方案


    - Q: 如何解决启动时的噪声问题?
    A: 确保正确的电源序列和适当的滤波电容器。可以在输入端添加LC滤波器来降低噪声。

    - Q: 如何设置正确的增益?
    A: 通过配置CHnSET寄存器选择所需的增益。推荐根据具体应用场景调整增益,以达到最佳的信噪比。

    7. 总结和推荐


    ADS129x和ADS129xR凭借其卓越的性能、高度集成和灵活配置,在医疗监测系统中表现出色。其低功耗和高精度使得它们成为心脏、肌肉和脑电监测应用的理想选择。强烈推荐使用ADS129x和ADS129xR构建高效、可靠的生物电位测量系统。对于寻求简化设计和降低成本的工程师来说,这是一款值得信赖的选择。

ADS1298CZXGT参数

参数
电压-电源,模拟 2.7V~5.5V
电压 - 电源,数字 1.65V~3.6V
分辨率 24bit
额定功率 14.1mW
采样率 32Ksps
位数 24
通道数 8
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 NFBGA-64
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

ADS1298CZXGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS1298CZXGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS ADS1298CZXGT ADS1298CZXGT数据手册

ADS1298CZXGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 232.1768
2000+ ¥ 226.274
3000+ ¥ 220.3712
库存: 29000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 232176.8
