2878641

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI4/EF-2MBD-PAC,PLC I/O Module 2878641
供应商型号: Q-2878641
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2878641

2878641概述

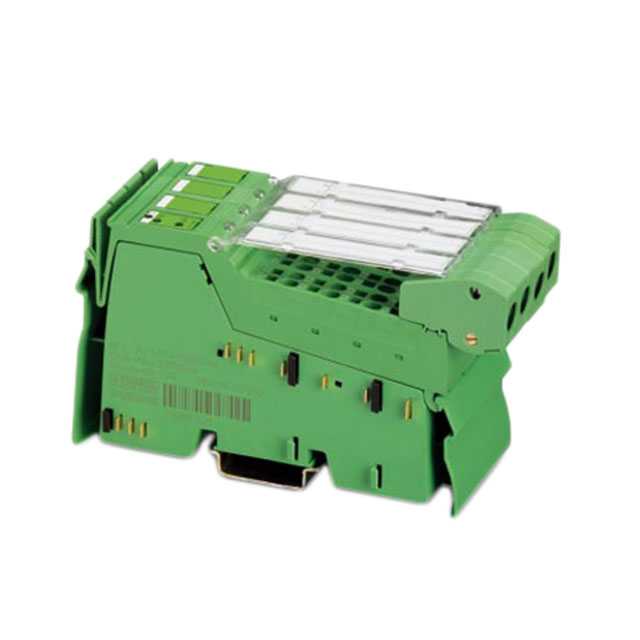

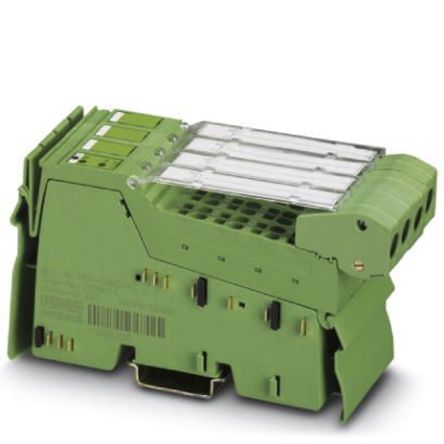

    # Phoenix Contact IB IL AI 4/EF-2MBD-PAC 技术手册详解

    1. 产品简介


    产品类型与主要功能
    Phoenix Contact 的 IB IL AI 4/EF-2MBD-PAC 是一款工业级在线型模拟输入终端设备,专为自动化控制系统设计。它能够处理多种模拟信号类型(电流和电压),具备高精度测量能力。主要功能包括数据采集、信号转换和诊断指示,同时提供灵活的连接方式。
    应用领域
    这款产品广泛应用于过程控制、能源管理及工业自动化等领域。典型应用场景包括工业机器人、PLC模块接口扩展、传感器信号采集等。

    2. 技术参数


    | 参数类别 | 规格描述 |

    | 输入通道数量 | 4个差分信号输入通道 |
    | 支持信号范围 | 电流:0–20 mA, 4–20 mA, ±20 mA;电压:0–10 V, ±10 V, 0–5 V, ±5 V |
    | A/D转换时间 | 最大10 μs |
    | 分辨率 | 16位(15位有效值+符号位) |
    | 保护电路 | 支持瞬态电压保护 |
    | 工作温度 | 操作温度:-25°C 至 55°C;存储/运输温度:-25°C 至 85°C |
    | 相对湿度 | 操作湿度:10% 至 95%,符合DIN EN 61131-2标准 |
    | 防护等级 | IP20 |
    | 接口传输速率 | 2 Mbit/s |
    | 连接方式 | 2线、3线或4线连接 |
    3. 产品特点与优势
    - 低延迟同步传输:数据传输具有极低的抖动(<10 μs),确保实时性。
    - 多输入兼容性:支持多种模拟信号格式,满足不同传感器的需求。
    - 全面防护机制:内置瞬态保护功能,增强系统可靠性。
    - 便捷安装与维护:支持DIN导轨安装,体积小巧,便于集成到复杂环境中。
    - 广泛认证支持:通过多项国际认证(如UL、cUL、CE等),适应全球市场。
    4. 应用案例与使用建议
    应用案例
    某制造企业使用该终端来监控流水线上多个传感器的输出信号,通过集中式采集实现生产数据可视化和故障诊断。
    使用建议
    1. 在极端环境下使用时,应采取额外的散热措施。
    2. 对于长距离信号传输,建议搭配屏蔽电缆以减少外界干扰。
    3. 定期检查输入电压和电流范围是否匹配,避免过载情况发生。

    5. 兼容性和支持


    - 兼容性:该终端支持Phoenix Contact系列设备的配套组件,并能无缝对接主流PLC系统。
    - 技术支持:Phoenix Contact提供了详尽的技术文档下载服务,并设有专业客服团队随时解答用户疑问。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据采集过程中出现异常 | 确认传感器接线正确且无虚接现象。 |
    | 设备无法正常通信 | 检查通信速率设置是否一致,重新配置网络参数。 |
    | 短期内多次重启 | 可能存在过载情况,尝试降低负载或更换更大功率型号。 |
    7. 总结与推荐
    综合评估
    Phoenix Contact IB IL AI 4/EF-2MBD-PAC 是一款性能优异的工业模拟输入终端设备,其高精度测量、快速响应能力和强大的兼容性使其成为众多行业用户的理想选择。
    推荐理由
    该产品在工业自动化领域表现出色,尤其适用于需要高效、稳定信号采集的场景。强烈推荐给对精度要求较高且追求可靠性的客户群体。
    如需进一步了解或购买,请访问[Phoenix Contact官网](https://www.phoenixcontact.com/us/products/2878641)或联系授权分销商Mouser Electronics获取详细信息。

2878641参数

参数
电压 - 电源,数字 -
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
长*宽*高 136.8mm*48.8mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2878641厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2878641数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2878641 2878641数据手册

2878641封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5103.582
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5103.58
