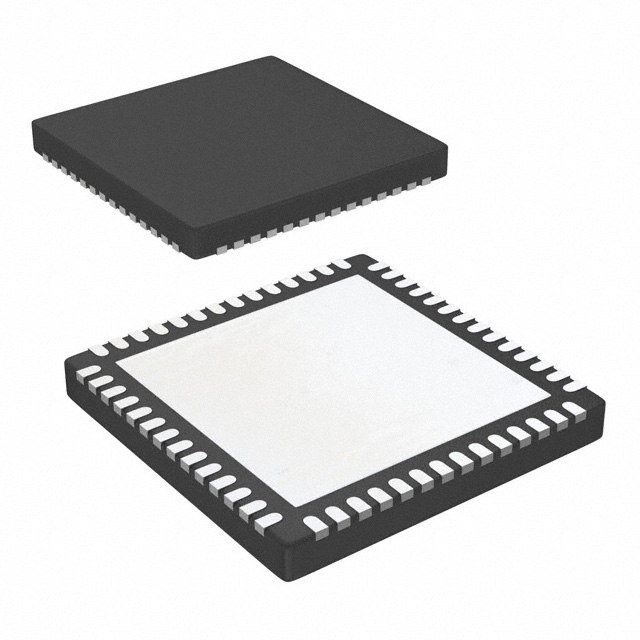

ADAS1000BCPZ-RL

产品分类: 模拟前端(AFE)
厂牌: ANALOG DEVICES
产品描述: 3.15V~5.5V 2MS/s 19bit 5 19 1.71V~1.89V 贴片安装,黏合安装
供应商型号: ADAS1000BCPZ-RL
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 模拟前端(AFE) ADAS1000BCPZ-RL

ADAS1000BCPZ-RL概述


    产品简介


    ADAS1000/ADAS1000-1/ADAS1000-2是专门用于心电图(ECG)信号采集的低功耗模拟前端。该系列器件具备5个ECG采集通道和1个驱动导联,支持多个IC并联以测量更多电极。主器件ADAS1000和ADAS1000-1与从器件ADAS1000-2搭配使用,能够处理复杂的心电信号,适用于医疗领域的多种应用场合。

    技术参数


    - 功耗:
    - 1导联:11mW
    - 3导联:15mW
    - 所有电极:21mW
    - 电气特性:
    - 电源电压:
    - AVDD:3.3 V ± 5%
    - ADCVDD、DVDD:1.8 V ± 5%

    - 温度范围:
    - 工作温度范围:-40°C 至 +85°C

    - 数据速率:
    - 低速/高速数据输出速率
    - 工作环境:
    - 环境温度范围:-40°C 至 +85°C

    产品特点和优势


    ADAS1000/ADAS1000-1/ADAS1000-2具有多种特点和优势:
    - 多功能集成: 集成交流和直流导联脱落检测、起搏信号检测等功能,适用于多种复杂应用场景。
    - 高精度和可靠性: 支持AAMI和IEC标准,确保准确的信号采集。
    - 低功耗设计: 功耗低至11mW,适合便携式设备。
    - 灵活的数据输出: 提供低速或高速数据输出选项,适用于不同的应用需求。

    应用案例和使用建议


    应用案例
    ADAS1000/ADAS1000-1/ADAS1000-2常用于以下几个方面:
    - ECG监控与诊断: 如床边病人监护、动态心电监护仪。
    - 可穿戴设备: 便携式遥测、心脏起搏器编程器。
    - 心脏监测: 自动体外除颤器(AED)、心脏除颤器。
    使用建议
    - 在设计应用电路时,应注意电源电压的稳定性,建议使用低噪声稳压器供电。
    - 根据具体应用需求,合理设置数据速率和增益,以达到最佳性能。
    - 仔细考虑温度范围,特别是在极端环境下使用时。

    兼容性和支持


    ADAS1000/ADAS1000-1/ADAS1000-2与市面上常见的SPI/QSPI/DSP兼容,便于集成到现有的硬件平台中。此外,ADI公司提供详细的技术支持文档和开发工具,帮助用户更好地理解和应用这些器件。

    常见问题与解决方案


    - 问题: 电源电压不稳导致数据异常
    - 解决方案: 使用低噪声稳压器或滤波器来改善电源质量。

    - 问题: 通信不稳定
    - 解决方案: 确保连接线的长度适中,避免过长导致信号衰减。同时检查SPI配置是否正确。

    总结和推荐


    ADAS1000/ADAS1000-1/ADAS1000-2是一款高度集成、低功耗的心电图模拟前端,特别适合便携式和高端医疗设备的应用。它凭借其多功能性、高精度和低功耗等特点,在医疗领域有着广泛的应用前景。综上所述,强烈推荐在需要心电图采集和处理的应用中使用这款产品。

ADAS1000BCPZ-RL参数

参数
电压 - 电源,数字 1.71V~1.89V
分辨率 19bit
额定功率 -
采样率 2MS/s
位数 19
通道数 5
电压-电源,模拟 3.15V~5.5V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADAS1000BCPZ-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADAS1000BCPZ-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模拟前端(AFE) ANALOG DEVICES ADAS1000BCPZ-RL ADAS1000BCPZ-RL数据手册

ADAS1000BCPZ-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
