2861412

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI8/SF-PAC,Inline, Analog input terminal, Analog inputs: 8, 0 V to 5 V, -5 V to 5 V, 0 V to 10 V, -10 V to 10 V, 0 V to 25 V,-25 V to 25 V, 0 V to 50 V, 0 mA to 20 mA, 4 mA to 20 mA, -20 mA to 20 mA, 0 mA to 40 mA, -40 mA to 40 mA,connection method: 2 wire
供应商型号: 277-3074-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2861412

2861412概述


    产品简介

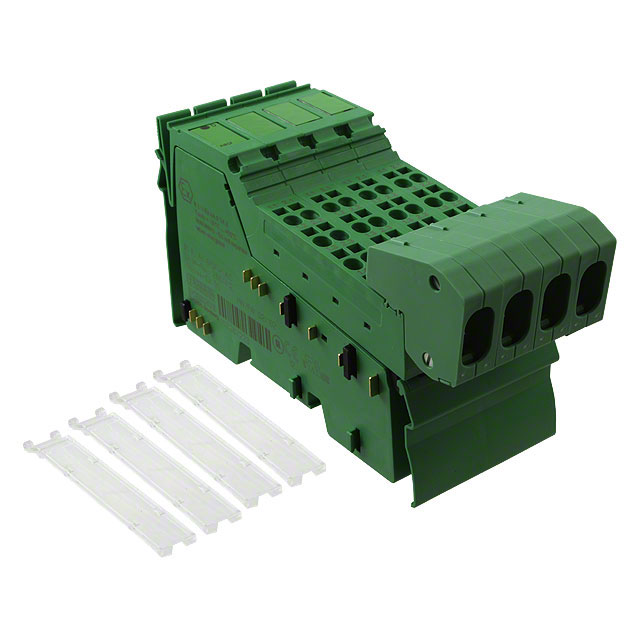

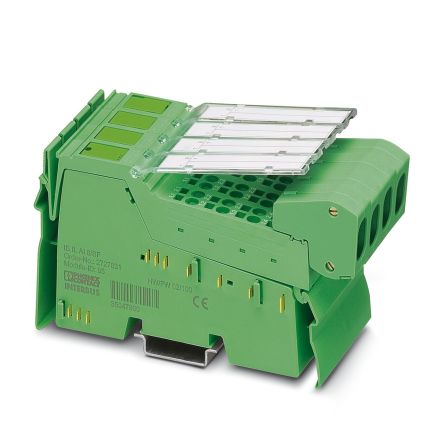

    IB IL AI 8/SF(-2MBD)-PAC 是一种直插式模拟输入终端,具有 8 个单端输入通道,适用于连接电压或电流信号。它专为在直插式站内使用而设计,主要用于采集模拟电压和电流信号。该产品通过不同的电流范围(如 0 mA ... 20 mA、4 mA ... 20 mA 等)和电压范围(如 0 V ... 5 V、±5 V 等),可以灵活应用于各种传感器连接。同时,它还支持通过总线系统独立参数化各个通道。

    技术参数


    - 输入通道数:8
    - 电流输入范围:0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA, 0 mA ... 40 mA, ±40 mA
    - 电压输入范围:0 V ... 5 V, ±5 V, 0 V ... 10 V, ±10 V, 0 V ... 25 V, ±25 V, 0 V ... 50 V
    - 连接技术:2 线制
    - 最大测量电流:±100 mA(每个输入)
    - 分辨率:16 位 ADC
    - A/D 转换时间:约 10 μs
    - 工作环境温度:-25°C 至 55°C(运行)、-25°C 至 85°C(存储/运输)
    - 工作湿度:10% 至 95%(非冷凝状态)

    产品特点和优势


    - 高测量精度:该产品配备了 16 位 ADC,能够提供精确的测量结果。
    - 独立参数化:各通道可通过总线系统独立参数化,便于灵活配置。
    - 多功能测量格式:支持五种不同的数据格式,满足不同应用场景的需求。
    - 区 2 防爆认证:通过 ATEX 指令 2014/34/EU 的 II 3 G Ex nA IIC T4 Gc X 认证,确保在爆炸性环境中安全使用。

    应用案例和使用建议


    - 应用场景:适用于化工厂、石油钻井平台等需要防爆设备的场合。例如,在化工生产过程中,可以通过连接不同类型的传感器来监测温度、压力等关键参数。
    - 使用建议:
    - 使用屏蔽双绞线连接传感器以减少干扰。
    - 确保所有传感器具有相同的参考电位。
    - 在安装过程中遵循相关的安全规范,避免带电操作。

    兼容性和支持


    - 兼容性:该产品兼容于 IB IL 系列其他组件,确保整体系统的兼容性和稳定性。
    - 支持:用户可访问 Phoenix Contact 官方网站获取最新的文档和支持信息,包括用户手册和应用笔记。

    常见问题与解决方案


    - 问题:测量值不准确。
    - 解决方案:检查传感器的连接是否正确,确认所有接线符合规范。此外,确保传感器在推荐的工作范围内。
    - 问题:过载保护触发。
    - 解决方案:检查电路是否超负荷运行。调整负载以避免超出最大允许电流。

    总结和推荐


    综上所述,IB IL AI 8/SF(-2MBD)-PAC 是一款高度可靠且具备多种测量功能的模拟输入终端。它具有出色的测量精度和独立参数化能力,适合在苛刻环境下使用。考虑到其在防爆领域的认证以及丰富的应用场景,我们强烈推荐使用此产品。不过,在使用前请确保严格遵守相关安装和操作规范,以确保设备的安全性和可靠性。

2861412参数

参数
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 -
额定功率 -
采样率 -
位数 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2861412厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861412数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2861412 2861412数据手册
