2878447

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI4/EF-PAC,Phoenix Contact 端子排 端子块, IB IL AI 4/EF-PAC系列, 模拟输入
供应商型号: 8017539
供应商: 欧时
标准整包数: 1

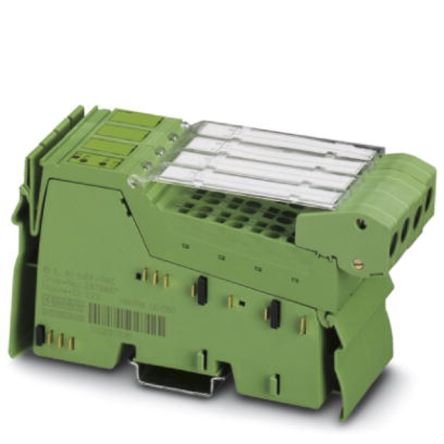

PHOENIX CONTACT 模拟前端(AFE) 2878447

2878447概述


    产品简介

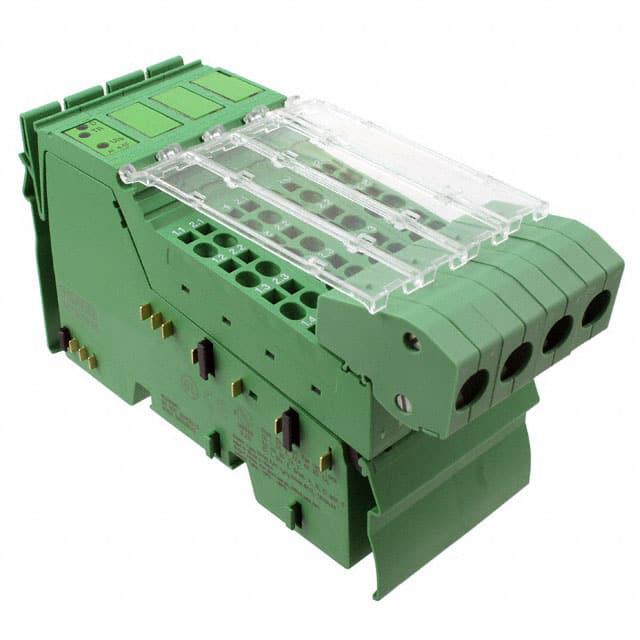

    PHOENIX CONTACT IB IL AI 4/EF
    PHOENIX CONTACT的IB IL AI 4/EF是一款专为Inline站设计的终端模块,主要用于采集模拟电压或电流信号。它配备四个差分模拟信号输入通道,能够连接不同类型的传感器,支持2线、3线和4线技术。这款终端模块在自动化系统中有着广泛的应用,如工业控制、环境监测、仪器仪表等领域。

    技术参数


    - 基本参数
    - 产品型号:IB IL AI 4/EF
    - 包含组件:包含接线端子和标签区域
    - 外形尺寸:48.8 mm x 136.8 mm x 71.5 mm
    - 重量:125克(不含接线端子)
    - 输入通道
    - 数量:4个差分模拟信号输入通道
    - 输入范围:电压输入0 V至10 V、±10 V、0 V至5 V、±5 V;电流输入0 mA至20 mA、±20 mA、4 mA至20 mA
    - 电源和能耗
    - 供电电压:24 V DC
    - 最大电流消耗:100 mA(电压)/20 mA(电流)
    - 电源消耗:典型值950 mW,最大值1250 mW
    - 通信速度
    - 传输速度:500 kbps / 2 Mbps
    - 温度和湿度
    - 操作温度范围:-25°C至+55°C
    - 存储/运输温度范围:-25°C至+85°C
    - 相对湿度范围:10%至95%,符合DIN EN 61131-2标准

    产品特点和优势


    1. 多功能输入通道:IB IL AI 4/EF配备了四个差分模拟输入通道,可以同时采集多种类型的模拟信号,提高了系统的灵活性和适应性。

    2. 高精度测量:内置精密模拟转换器,具备高分辨率和快速响应能力,测量结果稳定可靠。

    3. 多重保护机制:每个通道具有独立的短路和过载保护,确保设备的安全运行。

    4. 智能诊断:通过PCP通信实现设备的远程参数配置和故障诊断,方便快捷。

    5. 广泛适用性:兼容多种传感器和设备,适合各种工业环境中的模拟信号采集需求。

    应用案例和使用建议


    应用案例
    IB IL AI 4/EF广泛应用于自动化控制系统中,例如在工业制造领域用于过程控制和监控,在环保行业用于气体浓度检测,在建筑自动化领域用于温湿度监测等。
    使用建议
    1. 正确连接传感器:使用屏蔽双绞线连接传感器,并确保传感器屏蔽层与模块上的FE端子连接,避免从两侧接地。

    2. 合理布局:在主电路中,将模拟终端放置在所有其他终端之后,以减少干扰。

    兼容性和支持


    IB IL AI 4/EF兼容多种传感器和设备,支持2线、3线和4线技术。制造商提供了详细的安装和操作指南,以及在线技术支持和服务。

    常见问题与解决方案


    1. 供电异常:检查传感器供电电压和电流,确认是否有短路或断路情况。

    2. 测量误差较大:重新校准传感器,并检查传感器电缆是否有破损或接触不良的情况。

    3. 通信异常:检查网络连接是否正常,确认数据包传输无误。

    总结和推荐


    综上所述,PHOENIX CONTACT的IB IL AI 4/EF是一款高性能、多功能且易于集成的模拟输入终端模块。它具备高精度测量、全面的保护机制和智能诊断功能,适用于广泛的工业应用场景。我们强烈推荐该产品作为模拟信号采集的理想选择。

2878447参数

参数
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
长*宽*高 136.8mm*48.8mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售

2878447厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2878447数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2878447 2878447数据手册

2878447封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 553.3086 ¥ 4675.4573
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4675.45
