2688527

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,AXLFAO41H,Phoenix Contact I/O单元 输入/输出模块, AXL F AO4 1H系列, 模拟输入, 用于Axioline
供应商型号: 277-16695-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2688527

2688527概述

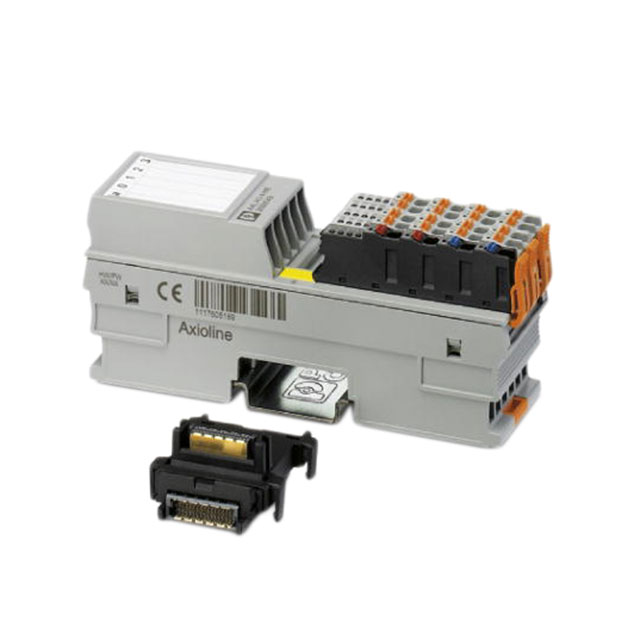

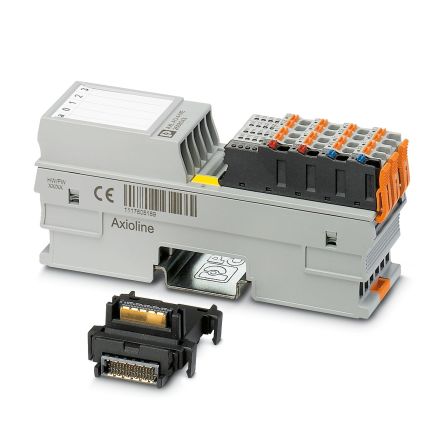

    Axioline F 模拟输出模块:4通道

    产品简介


    Axioline F 模拟输出模块是一款专为Axioline F站设计的高性能电子元器件。它主要用于工业自动化和控制应用中的模拟电压和电流信号的输出。这款4通道模块能够连接各类执行器,并支持多种电压和电流范围,非常适合用于需要高精度模拟信号处理的应用场合。

    技术参数


    - 模拟输出通道数量:4个
    - 支持的电压范围:0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V
    - 支持的电流范围:0 mA ... 20 mA, 4 mA ... 20 mA
    - 短路保护:是
    - 信号上升时间:典型值为电压步骤0 V至10 V的30 μs(在负载条件下)
    - 环境温度:操作温度范围为-25 °C到60 °C,存储/运输温度范围为-40 °C到85 °C
    - 工作湿度:操作湿度范围为5 %到95 %(非冷凝状态)
    - 防护等级:IP20
    - 重量:145克(含连接器和总线底座模块)
    - 功率消耗:典型值为2.04瓦(在UBus和UA下),最大值为3.39瓦(在UBus和UA下)

    产品特点和优势


    Axioline F 模拟输出模块具备多个显著特点,使其在众多竞争产品中脱颖而出。其中最显著的是其高度精准的输出能力和广泛的支持电压及电流范围。此外,该模块具备良好的抗干扰能力,通过了多项电磁兼容性测试,能够在各种恶劣环境下稳定工作。同时,由于其具有短路保护功能且无温度降额,在驱动高负载时也表现出色。

    应用案例和使用建议


    在工厂自动化系统中,Axioline F 模拟输出模块常被用于连接压力传感器、流量计、温度传感器等,实现对生产过程的精确控制。安装时应确保电缆屏蔽层直接接地,以减少外部干扰的影响。建议在复杂噪声环境中使用屏蔽电缆进行连接,以提高信号传输的可靠性。

    兼容性和支持


    Axioline F 模拟输出模块采用标准化的Axioline F连接方式,能够与各种符合该标准的控制系统无缝集成。厂家提供了详尽的技术文档和用户手册,便于用户进行设备的配置和故障排除。另外,技术支持和服务也是该产品的重要组成部分。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备不启动 | 确认供电电压是否在19.2 V DC 至 30 V DC 范围内 |
    | 输出异常 | 检查连接线路是否正确,确保所有连接点都已紧固 |
    | 通讯错误 | 更新软件版本并检查通信线路是否有干扰 |

    总结和推荐


    总的来说,Axioline F 模拟输出模块凭借其高度的灵活性、出色的性能和广泛的兼容性,成为工业自动化应用中的理想选择。其出色的抗干扰能力、稳定的性能和可靠的保护机制使得它在严苛的工业环境中表现出色。因此,我们强烈推荐这一产品给需要高精度模拟信号处理的应用场合。

2688527参数

参数
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
长*宽*高 35mm(宽度)*126.1mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
