2861315

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAO1/SF-PAC,Phoenix Contact 端子排 端子块, 模拟输出, 用于模拟执行器
供应商型号: 277-3031-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2861315

2861315概述


    产品简介

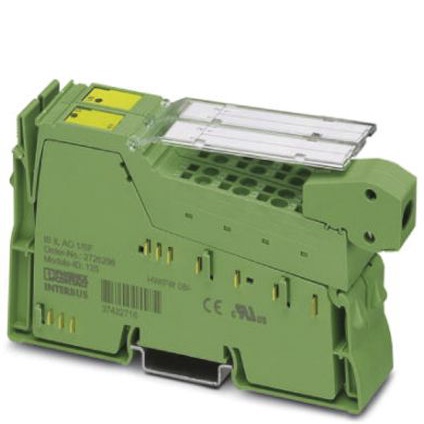

    本篇文档将详细介绍一款由Phoenix Contact生产的Inline模拟输出终端——IB IL AO 1/SF-PAC(产品编号:2861315)。这款终端是专为工业自动化领域设计的,旨在通过常见的电流和电压输出范围来配置模拟执行器。它具备全面的配件,如连接器和标签字段,可以处理多种类型的信号,包括0-20 mA、4-20 mA和0-10 V。这些终端采用2线连接技术,能够在各种工业环境中提供可靠且高效的信号传输。

    技术参数


    - 尺寸:宽度24.4 mm,高度135 mm,深度71.5 mm。
    - 环境条件:工作环境温度范围为-25°C到55°C;存储和运输环境温度范围为-25°C到85°C;湿度范围为10%到95%(符合DIN EN 61131-2标准);气压范围为70 kPa至106 kPa(海拔高达3000米)。
    - 防护等级:IP20。
    - 供电要求:供电电压为24 V DC;工作模式为过程数据模式,传输速度为500 kBit/s。
    - 模拟输出信号:支持电流输出信号0 mA到20 mA,电压输出信号0 V到10 V。
    - 精度:典型值约为0.8%(满量程)。

    产品特点和优势


    - 快速更新:小于1毫秒的快速更新时间,确保数据传输效率高。
    - 短路保护:具备短路保护功能的电流输出,增强了产品的安全性和可靠性。
    - 双向输出:具备双向输出能力,提高了适应不同应用场景的能力。
    - 易用性:支持多线连接和接地导体的自动接触,便于安装和维护。

    应用案例和使用建议


    - 工厂自动化系统:在自动化生产线中用于控制流量、温度等参数,可实现精确控制和数据采集。
    - 机器人技术:在工业机器人中作为信号转换器,将数字信号转化为模拟信号,从而驱动各种执行机构。
    - 建议:确保终端正确安装在DIN导轨上,并使用提供的配件进行标记和标识,以方便后续的维护和故障排查。

    兼容性和支持


    - 兼容性:与Phoenix Contact品牌的其他设备高度兼容,能够轻松集成到现有系统中。
    - 支持服务:厂家提供详尽的技术文档和客户支持服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 设备运行时出现通信错误怎么办?
    - A: 检查连接是否松动,重新配置通讯设置或联系技术支持获取进一步指导。

    - Q: 如何正确接地?
    - A: 使用随附的接地连接器正确连接地线,确保接地良好。

    - Q: 如何安装和连接终端?
    - A: 将终端固定在DIN导轨上,根据接线图正确连接各端子。

    总结和推荐


    综上所述,这款IB IL AO 1/SF-PAC模拟输出终端在技术规格和实际应用中均表现出色。其快速更新、短路保护和双向输出的特点使其成为工业自动化领域不可或缺的设备。此外,它在设计和制造上的细致考虑也使得其安装和维护变得简单高效。因此,我们强烈推荐这款产品给需要高精度模拟信号传输的应用场合。

2861315参数

参数
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
长*宽*高 135mm*24.4mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2861315厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861315数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2861315 2861315数据手册

2861315封装设计

查看详情并下载
Symbol
Footprint
3D Model
