2702496

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT

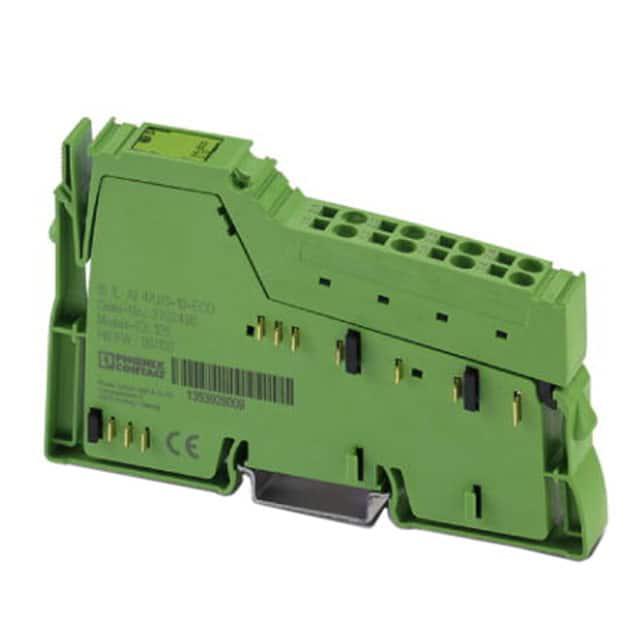

产品描述: 菲尼克斯,模拟量模块,IBILAI4/U/0-10-ECO,Phoenix Contact 接线端子, IB IL AI 4/U/0-10-ECO系列, 模拟输入, 用于直插式站
供应商型号: 2702496
供应商: PHOENIX CONTACT
标准整包数: 1

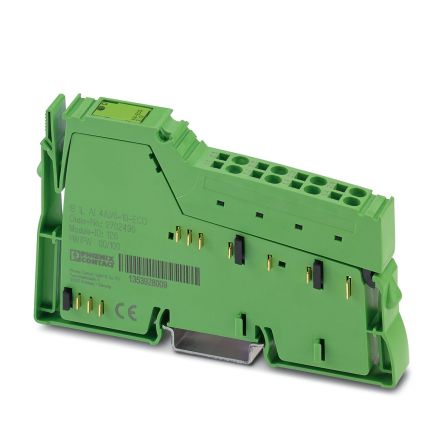

PHOENIX CONTACT 模拟前端(AFE) 2702496

2702496概述

    电子元器件产品技术手册

    1. 产品简介


    IB IL AI 4/U/0-10-ECO 是一款由菲尼克斯电气公司设计制造的高性能模拟输入终端。这种电子元器件主要用于工业自动化控制系统,提供四个模拟输入通道,支持电压范围为0V至10V。它特别适用于需要精确测量和标准化表示的应用场合,如工厂自动化、过程控制等。该产品的连接方式采用2线制连接方法,支持的传输速度为500kbps。

    2. 技术参数


    - 环境条件
    - 操作温度:0°C 至 55°C
    - 存储/运输温度:-25°C 至 85°C
    - 湿度(操作):10% 至 95%
    - 湿度(存储/运输):10% 至 95%
    - 气压(操作):70kPa 至 106kPa(海拔3000米以内)
    - 气压(存储/运输):70kPa 至 106kPa(海拔3000米以内)
    - 物理参数
    - 宽度:12.2mm
    - 高度:119.8mm
    - 深度:71.5mm
    - 净重:69g
    - 级别保护:IP20
    - 接口
    - 内置连接器
    - 连接方法:Inline数据跳线
    - 传输速度:500kbps
    - 电源规格
    - 通信电源(UL):7.5V DC(通过电压跳线)
    - 模拟模块供电(UANA):24V DC(通过电压跳线),供电电压范围:19.2V DC 至 30V DC(包括所有容差和纹波)
    - 模拟输入
    - 输入类型:单端输入,电压
    - 输入数量:4个
    - 分辨率:12位
    - 测量值表示:16位
    - 电压输入信号范围:0V 至 10V
    - 输入电阻:115kΩ
    - 过载保护
    - 暂态保护

    3. 产品特点和优势


    这款IB IL AI 4/U/0-10-ECO 模拟输入终端具有以下显著特点和优势:
    - 多通道输入:提供4个独立的模拟输入通道,能够满足多种工业需求。
    - 高精度:分辨率达到12位,确保了测量的高精度和可靠性。
    - 宽泛的工作温度范围:可在极端环境下稳定工作,适用于广泛的工业环境。
    - 过载保护:内置的过载保护机制保证了设备的安全性,延长了使用寿命。
    - 诊断功能:具备诊断指示功能,便于维护和故障排除。

    4. 应用案例和使用建议


    IB IL AI 4/U/0-10-ECO 广泛应用于工业自动化控制系统中,例如用于监控温度、压力和其他物理量的传感器的数据采集。在实际应用中,需要注意选择合适的传感器以匹配输入范围。对于安装环境,确保有足够的空间和适当的通风以避免过热。

    5. 兼容性和支持


    该产品支持与多种设备和系统集成,包括支持Inline本地总线的控制器。菲尼克斯电气公司提供全面的技术支持和售后服务,包括在线文档、用户指南和技术支持热线。

    6. 常见问题与解决方案


    - 问题1:设备出现通信错误。
    - 解决方案:检查接线是否正确且牢固,确认通信线路没有受到干扰。同时,确保软件配置无误。
    - 问题2:输入值不稳定。
    - 解决方案:检查传感器和连接线缆是否有松动,确认接地良好,可能需要更换传感器以排除硬件问题。

    7. 总结和推荐


    总的来说,IB IL AI 4/U/0-10-ECO 模拟输入终端以其高精度、宽温范围和可靠的过载保护机制,在工业自动化领域表现卓越。其多样化的连接方式和强大的兼容性使其成为复杂系统集成的理想选择。因此,我们强烈推荐在工业控制系统中使用这款产品。

2702496参数

参数
电压 - 电源,数字 -
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
0.48 x 4.71 x 2.81 英寸
0.48 x 4.71 x 2.81 英寸
0.48 x 4.71 x 2.81 英寸
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2702496厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702496数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2702496 2702496数据手册

2702496封装设计

查看详情并下载
Symbol
Footprint
3D Model
