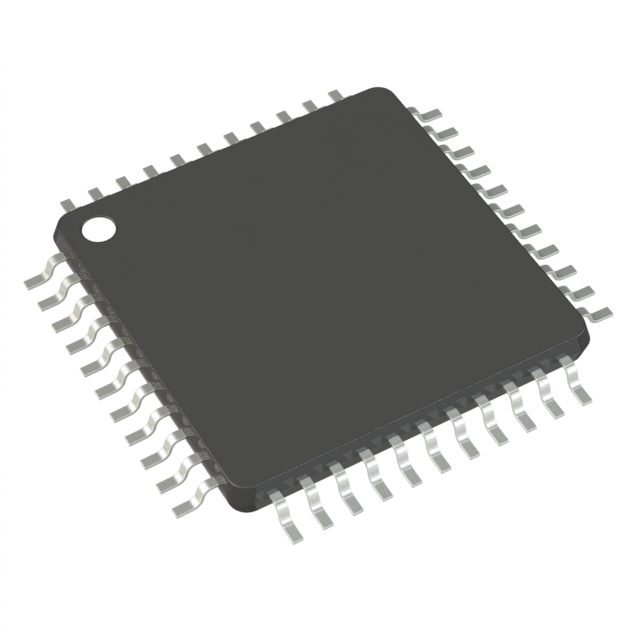

AD73360ASUZ

产品分类: 模拟前端(AFE)
厂牌: ANALOG DEVICES
产品描述: 2.7V~5.5V 64Ksps 16bit 80mW 6 16 2.7V~5.5V QFP 贴片安装 10mm*10mm*1mm
供应商型号: 4029746
供应商: element14
标准整包数: 1
ANALOG DEVICES 模拟前端(AFE) AD73360ASUZ

AD73360ASUZ概述


    产品简介


    AD73360 六通道模拟前端处理器
    AD73360 是一款专为通用应用设计的六通道模拟前端处理器,适用于工业功率计量和多通道模拟输入系统。它集成了六个16位ADC,提供高达77 dB的信噪比(SNR),每个通道还配备了可编程增益放大器(PGA)。此外,它支持多种采样率和灵活的串行接口,便于集成到标准DSP引擎中。

    技术参数


    - 主要功能:
    - 六个16位ADC
    - 可编程输入采样率
    - 同步采样
    - 77 dB SNR
    - 最大采样率64 kS/s
    - -83 dB串扰
    - 低群延迟(典型值每ADC通道25 μs)
    - 可编程输入增益
    - 灵活的串行端口
    - 单一电源操作(+2.7 V 至 +5.5 V)
    - 最大功耗(+2.7 V时)80 mW
    - 工作环境:
    - 温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高精度:77 dB 的信噪比使得 AD73360 在各种应用场景中表现出色,特别是在需要高精度测量的场合。
    - 同步采样:确保所有通道间无相位延迟,非常适合工业功率计量。
    - 低功耗:在 +2.7 V 电压下最大功耗仅 80 mW,适合便携式或电池供电设备。
    - 灵活的配置:通过可编程增益放大器(PGA)和采样率设置,用户可以根据具体需求进行调整。

    应用案例和使用建议


    应用案例:
    - 工业功率计量:在电力系统中,同步采样的功能可以确保实时监控不同支路的电流和电压,提高整体系统的稳定性。
    - 电机控制:在电机控制系统中,多通道输入可以同时监测电机的各个关键参数,如电流、温度和位置,从而实现更精准的控制。
    使用建议:
    - 对于需要高精度测量的应用,建议设置较高的采样率以减少信号失真。
    - 在电池供电设备中,建议在不需要高采样率时降低功耗,可以通过设置较低的采样率来实现。

    兼容性和支持


    AD73360 通过灵活的串行端口(SPORT)可以轻松连接到标准的DSP引擎中,兼容多种通信协议。制造商提供了详尽的技术文档和支持服务,包括故障排除指南和在线技术支持。

    常见问题与解决方案


    - 问题:无法启动设备。
    - 解决方法:检查 RESET 引脚是否已正确复位,确认电源电压在允许范围内。

    - 问题:信号传输不稳定。
    - 解决方法:检查 SCLK 和 SDI 信号线的连接情况,确保接地点和参考电平正确。

    总结和推荐


    综上所述,AD73360 是一款高度集成且功能强大的六通道模拟前端处理器,特别适用于需要高精度、低功耗和多功能性的应用场景。其广泛的温度范围和灵活的配置使其成为工业自动化和电力计量领域的理想选择。对于希望提升测量精度和系统稳定性的用户来说,AD73360 是一个值得推荐的选择。

AD73360ASUZ参数

参数
采样率 64Ksps
位数 16
通道数 6
电压-电源,模拟 2.7V~5.5V
电压 - 电源,数字 2.7V~5.5V
分辨率 16bit
额定功率 80mW
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

AD73360ASUZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD73360ASUZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 模拟前端(AFE) ANALOG DEVICES AD73360ASUZ AD73360ASUZ数据手册

AD73360ASUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 223.171
10+ ¥ 202.6496
25+ ¥ 189.0125
100+ ¥ 162.24
250+ ¥ 154.764
500+ ¥ 147.288
库存: 21
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 2026.49
