2701157

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI2/SF-XC-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, IB IL RS 232-PAC系列, 模拟输入
供应商型号: 2701157-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2701157

2701157概述

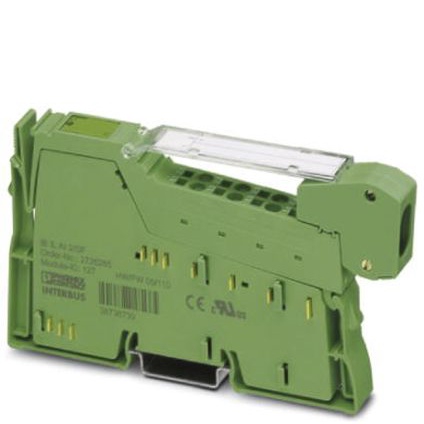

    # Phoenix Contact IB IL AI 2/SF-XC-PAC 技术手册

    产品简介


    Phoenix Contact 的 IB IL AI 2/SF-XC-PAC 是一款嵌入式模拟输入终端,适用于极端环境条件下的工业自动化控制系统。该终端具备两个输入通道,支持电流和电压信号输入,适用于多种工业应用场合。主要功能包括电流信号范围 0 - 20 mA、4 - 20 mA、±20 mA 和电压信号范围 0 - 10 V、±10 V。
    主要功能
    - 支持电流和电压输入信号
    - 双通道输入,便于多种应用场景
    - 适用于极端环境,包括低温和高湿度条件
    应用领域
    - 工业自动化
    - 数据采集系统
    - 过程控制
    - 环境监测系统

    技术参数


    - 重量:100g(不包含包装)
    - 尺寸:宽度 12.2mm,高度 119.8mm,深度 71.5mm
    - 环境温度:
    - 操作环境:-40°C 到 55°C
    - 存储/运输:-40°C 到 85°C
    - 湿度:
    - 操作环境:10% 到 95%
    - 存储/运输:10% 到 95%
    - 空气压力:
    - 操作环境:70kPa 到 106kPa(海拔3000m以内)
    - 存储/运输:70kPa 到 106kPa(海拔3000m以内)
    - 保护等级:IP20
    输入信号范围
    - 电流信号:0 mA 至 20 mA、4 mA 至 20 mA、-20 mA 至 20 mA
    - 电压信号:0 V 至 10 V、-10 V 至 10 V
    电气特性
    - 模拟输入:
    - 输入数量:最多2个(单端)
    - A/D转换时间:每通道120μs
    - 分辨率:16位
    - 限频(-3dB):40Hz
    - 输入电阻:大于220kΩ(电压输入),50Ω(电流输入)
    通信接口
    - 总线系统:本地总线
    - 传输速度:500 kbit/s
    - 通讯电源:UL 7.5 V DC(通过电压跳线)

    产品特点和优势


    - 宽泛的工作温度范围:-40°C 至 55°C 的操作温度范围,确保在极端环境下可靠运行。
    - 多样的输入信号类型:支持0-20mA、4-20mA、±20mA及0-10V、±10V的信号输入,适用于各种工业传感器信号。
    - 高精度:输入信号的精度可达0.02%,保证了高精度的数据采集。
    - 紧凑设计:体积小,便于安装在DIN导轨上,节省空间。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统:可用于过程控制系统的电流和电压信号采集。
    - 数据采集系统:适用于需要多个输入通道的数据采集设备。

    使用建议
    - 在寒冷地区部署时,应注意确保操作温度范围内的工作条件。
    - 避免在高湿度环境中长时间暴露,防止内部湿度过大导致电路故障。

    兼容性和支持


    - 兼容性:该产品设计用于DIN导轨安装,与大多数工业自动化控制系统兼容。
    - 支持:制造商提供全面的技术支持和售后服务,包括文档、软件和技术咨询。

    常见问题与解决方案


    问题1:设备无法正常工作
    - 解决方案:检查电源连接是否正确,确保供电电压在设备的额定范围内。
    问题2:信号读数不稳定
    - 解决方案:确认接线正确无误,检查周围环境是否有电磁干扰。

    总结和推荐


    Phoenix Contact IB IL AI 2/SF-XC-PAC 以其广泛的输入信号范围、高精度和耐用的设计,为工业自动化和过程控制提供了可靠的模拟输入解决方案。其适用于多种恶劣环境,能够在复杂的工业场景下稳定运行。我们强烈推荐在需要高质量模拟信号采集的应用中使用此产品。
    总之,这款电子元器件具备出色的性能和广泛的应用场景,是工业自动化领域的理想选择。

2701157参数

参数
采样率 -
位数 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 -
额定功率 -
长*宽*高 119.8mm*12.2mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售

2701157厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701157数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2701157 2701157数据手册

2701157封装设计

查看详情并下载
Symbol
Footprint
3D Model
