2688491

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,AXLFAI4I1H,Phoenix Contact I/O单元 输入/输出模块, AXL F AI4 I 1H系列, 模拟输入, 用于Axioline
供应商型号: 2416013
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2688491

2688491概述


    产品简介

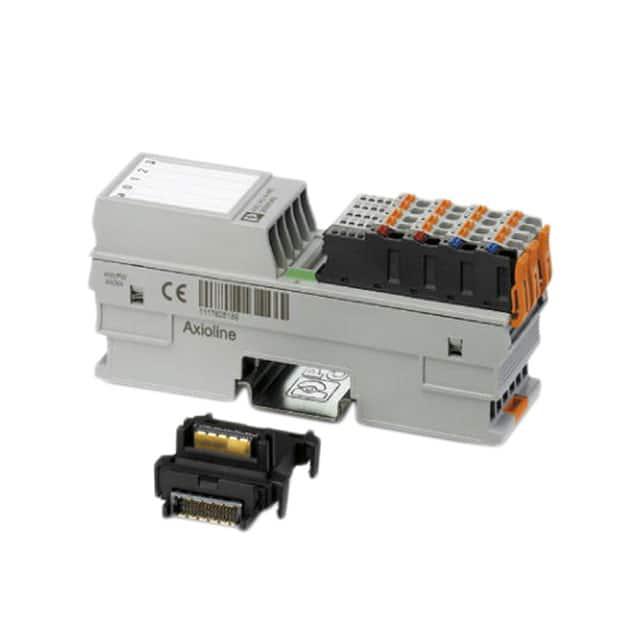

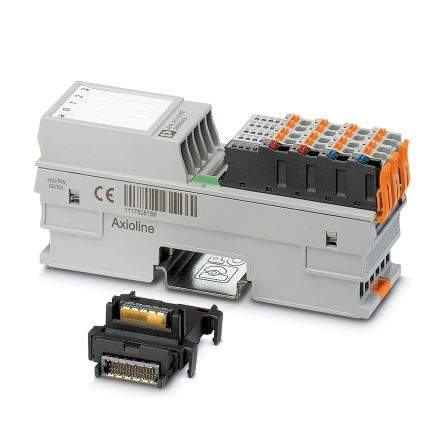

    Axioline F 模拟输入模块

    Axioline F AI4 I 1H 是一款专为 Axioline F 站点设计的模拟输入模块。该模块主要用于采集电流信号,提供四个差分输入通道,适用于多种传感器连接。它支持 2 线、3 线和 4 线技术,并具备高电磁干扰防护能力。主要应用领域包括工业自动化、能源管理以及各种需要精确电流测量的场景。


    技术参数




    - 输入通道: 4个差分输入通道
    - 电流范围: 0mA...20mA, 4mA...20mA, ±20mA
    - 采样精度: ±0.1%
    - 分辨率: 16位(15位+符号位)
    - 采样时间: 31.25μs
    - 更新频率: 160μs
    - 电源供应: 24V DC
    - 功耗: 最大1.83W
    - 环境温度: 工作温度 -25°C 至 60°C,存储/运输温度 -40°C 至 85°C
    - 湿度: 工作湿度 5% 至 95%,存储/运输湿度 5% 至 95%


    产品特点和优势




    Axioline F AI4 I 1H 具备多个显著的优势:

    - 高精度: ±0.1% 的采样精度确保了高度准确的测量结果。
    - 多路输入支持: 四个独立的差分输入通道,支持不同类型的电流信号。
    - 电磁干扰防护: 高度的抗电磁干扰能力,保证了在恶劣环境下的稳定运行。
    - 宽广的工作范围: 能够在广泛的温度和湿度范围内工作,适合多种应用场景。
    - 诊断功能: 内置诊断和状态指示灯,方便实时监控模块的状态。


    应用案例和使用建议




    Axioline F AI4 I 1H 广泛应用于工业控制系统中,例如:

    - 工业自动化: 在工厂自动控制中,用于监测生产线上的电流变化。
    - 能源管理: 在电力系统中,用于监控电流量的变化,进行实时管理和调度。

    使用建议:

    - 在布线时,应使用屏蔽双绞线连接传感器以减少电磁干扰。
    - 将电缆屏蔽层立即连接到功能接地端,确保接地良好。
    - 定期检查电源电压,确保其在允许范围内,避免由于电压异常导致的误差。


    兼容性和支持




    Axioline F AI4 I 1H 与同系列的其他模块和设备高度兼容,可轻松集成到现有系统中。制造商提供了详细的技术手册和用户指南,帮助用户更好地理解和使用该模块。此外,还有详细的安装和连接示例,帮助用户快速上手。


    常见问题与解决方案




    1. 电源电压异常:
    - 解决办法: 检查电源电压是否在允许的范围内(19.2V DC至30V DC),如超出范围需调整电源或更换模块。

    2. 信号异常:
    - 解决办法: 检查连接线是否正确,是否有断开或接触不良的情况。确保使用屏蔽线连接,避免电磁干扰。

    3. 通信错误:
    - 解决办法: 检查网络连接是否正常,尝试重新启动设备。若问题依然存在,可能需要更换网络模块。


    总结和推荐




    Axioline F AI4 I 1H 是一款高性能的模拟输入模块,具有高精度、宽广的工作范围和强大的抗干扰能力。它适用于多种工业自动化场景,提供了出色的性能和可靠性。如果你正在寻找一个能够在复杂环境下稳定工作的模拟输入模块,Axioline F AI4 I 1H 绝对是一个值得考虑的选择。基于其卓越的功能和性能,我们强烈推荐此产品。

2688491参数

参数
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 -
额定功率 -
采样率 -
位数 -
通道数 -
长*宽*高 35mm(宽度)*126.1mm(高度)
安装方式 DIN导轨安装
零件状态 在售

2688491厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2688491数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2688491 2688491数据手册

2688491封装设计

查看详情并下载
Symbol
Footprint
3D Model
