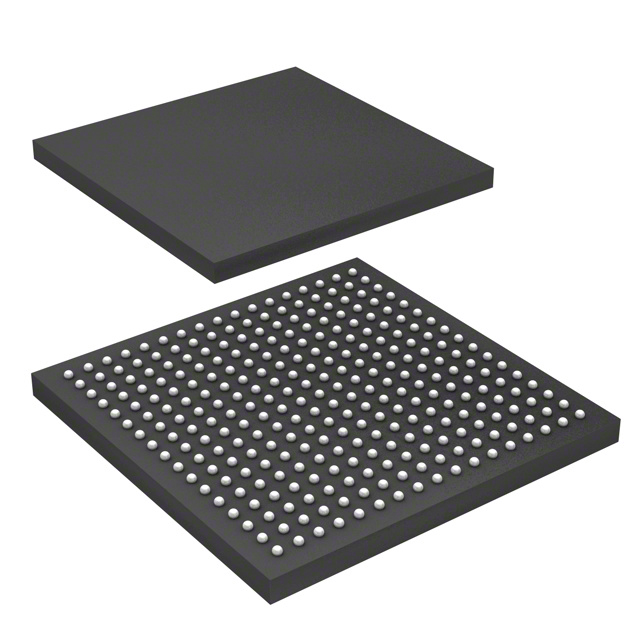

AFE58JD48ZAV

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 140mW 16 16 NFBGA-289 贴片安装
供应商型号: AFE58JD48ZAV
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模拟前端(AFE) AFE58JD48ZAV

AFE58JD48ZAV概述

    AFE58JD48:高性能超声波AFE解决方案

    产品简介


    AFE58JD48是一款专为高端超声波系统设计的高度集成模拟前端(AFE)解决方案。它包含三个不同的芯片,具备低噪声放大器(LNA)、电压控制衰减器(VCAT)、可编程增益放大器(PGA)、第三阶低通滤波器(LPF)和模数转换器(ADC)。该产品特别适用于医疗超声成像、高频超声成像、无损检测(NDT)、声呐、雷达和LiDAR成像设备以及多通道数据采集等多种应用场合。

    技术参数


    - 低噪声放大器(LNA)
    - 增益设置:21 dB, 18 dB, 15 dB
    - 线性输入幅度:0.37/0.5/0.71 VPP
    - 最大输入幅度:1 Vpp
    - 电压控制衰减器(VCAT)
    - 衰减范围:0 dB至36 dB
    - 可编程增益放大器(PGA)
    - 增益范围:18 dB至27 dB(步长3 dB)
    - 低通滤波器(LPF)
    - 截止频率:10 MHz 至 60 MHz
    - 模数转换器(ADC)
    - 分辨率:16位或14位
    - 最大采样率:125 MSPS
    - 接口:JESD204B 或 LVDS
    - 功耗:140 mW/通道(125 MSPS,16位模式)
    - 连续波(CW)路径
    - 相位噪声:-159 dBc/Hz (1 kHz 离载)
    - 阶段分辨率:λ / 16
    - 支持的CW时钟频率:16x 和 8x
    - 数字IQ解调器
    - 减采样滤波器:分数减采样滤波器 M = 1 到 63(步长0.25)

    产品特点和优势


    - 多通道配置:16个独立通道,每个通道都可以配置为时间增益补偿(TGC)模式或连续波(CW)模式。
    - 低噪声和高精度:采用低噪声放大器和高精度的ADC,保证了在高灵敏度应用中的表现。
    - 灵活的增益控制:通过可编程增益放大器,可以轻松调节放大增益。
    - 高速处理能力:最高125 MSPS的采样率,可以满足高速数据采集需求。
    - 多种接口支持:提供JESD204B和LVDS两种输出接口,便于与其他设备无缝连接。
    - 功耗低:在不同模式下有不同的功耗选择,适合长时间工作和便携式设备的应用场景。

    应用案例和使用建议


    - 医疗超声成像:适用于高端超声诊断系统,确保高分辨率和低噪声,提高图像质量。
    - 工业无损检测:可用于对材料进行非破坏性检测,检测出细微缺陷。
    - 多通道数据采集:适用于多通道同步采集数据的应用场景,提升数据处理效率。

    使用建议:
    - 在高频超声应用中,选择适当的LPF截止频率以过滤不必要的高频噪声。
    - 使用JESD204B接口时,需注意信号完整性要求,避免线路过长导致信号衰减。
    - 在多通道应用中,合理分配各个通道的工作模式,充分发挥多通道的优势。

    兼容性和支持


    - 接口兼容性:支持JESD204B和LVDS接口,与多种FPGA和其他数字处理芯片兼容。
    - 技术支持:Texas Instruments 提供详细的文档和技术支持,包括参考设计和应用指南。
    - 软件工具:配套提供了软件工具和开发工具,帮助用户快速上手并进行调试。

    常见问题与解决方案


    - 问题:如何实现不同通道之间的同步?
    解决方法:使用同一基准时钟源,确保各通道间的时钟同步。
    - 问题:如何降低功耗?
    解决方法:根据应用需求选择合适的ADC采样率和分辨率,减少不必要的处理步骤。
    - 问题:噪声抑制效果不佳?
    解决方法:适当调整LPF的截止频率,确保信号带宽内噪声得到有效抑制。

    总结和推荐


    AFE58JD48作为一款高度集成的模拟前端解决方案,凭借其出色的性能和多功能特性,在医疗超声成像和高频超声检测等领域具有显著优势。其强大的信号处理能力和灵活的配置选项使其成为高性能超声波系统的理想选择。对于需要高精度和低噪声的应用场景,强烈推荐使用AFE58JD48。

AFE58JD48ZAV参数

参数
采样率 -
位数 16
通道数 16
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 -
额定功率 140mW
通用封装 NFBGA-289
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AFE58JD48ZAV厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AFE58JD48ZAV数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS AFE58JD48ZAV AFE58JD48ZAV数据手册

AFE58JD48ZAV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2177.4186
2000+ ¥ 2122.0605
3000+ ¥ 2066.7024
库存: 2000
起订量: 1000 增量: 126
交货地:
最小起订量为:1000
合计: ¥ 2177418.6
