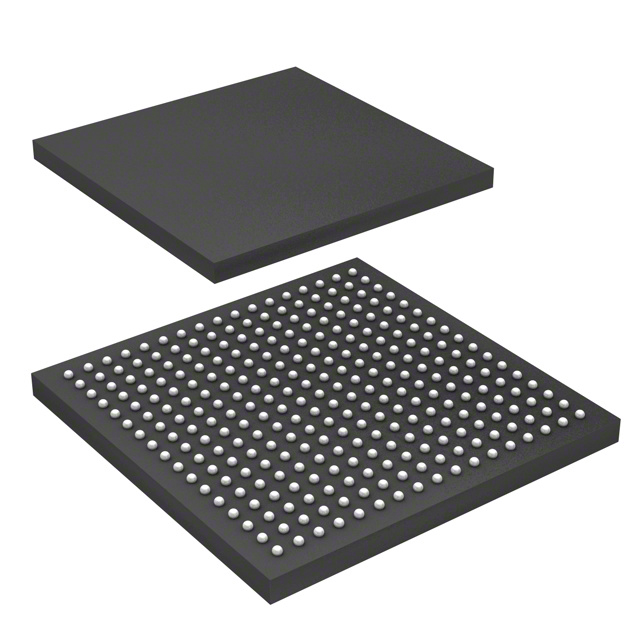

AFE5832LPZAV

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 40MS/s,50MS/s 12bit 32 10,12 NFBGA-289 贴片安装 15mm*15mm*1.4mm
供应商型号: AFE5832LPZAV
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 模拟前端(AFE) AFE5832LPZAV

AFE5832LPZAV概述

    AFE5832LP 32-Channel Ultrasound AFE 技术手册概述

    1. 产品简介


    AFE5832LP 是德州仪器(Texas Instruments)设计的一款专为便携式超声系统而设计的高性能、低功耗且体积小的模拟前端(AFE)解决方案。它包含32个通道,每个通道集成了低噪声放大器(LNA)、可编程衰减器(ATTEN)、程控增益放大器(PGA)、三级线性相位低通滤波器(LPF)、模数转换器(ADC)和连续波(CW)混频器。AFE5832LP 可用于医疗超声成像、无损检测设备、声纳成像设备及探头内电子设备等多种应用场景。

    2. 技术参数


    - 总增益范围: 0 dB 到 48 dB
    - 低噪声放大器(LNA):
    - 增益: 21 dB, 18 dB, 和 15 dB
    - 输入线性范围: 高达 700 mVPP
    - 可编程衰减器(ATTEN):
    - 衰减范围: 0 dB 到 -36 dB(步进为 0.125 dB)
    - 数字时间增益补偿(DTGC)引擎
    - 程控增益放大器(PGA):
    - 增益: 21 dB, 24 dB, 和 27 dB(步进为 3 dB)
    - 三级线性相位低通滤波器(LPF):
    - 截止频率: 10 MHz 到 25 MHz
    - 模数转换器(ADC):
    - 分辨率: 12 位 或 10 位
    - 最大采样率: 80 MSPS (12 位) 或 100 MSPS (10 位)
    - 功耗:
    - 低功耗模式: 每通道最低功率 18.5 mW/Ch,噪声密度 4 nV/rtHz,10 位,20 MSPS,LVDS (2x rate)
    - 低噪声模式: 每通道功率 27.8 mW/Ch,噪声密度 3 nV/rtHz,12 位,40 MSPS
    - 谐波失真: -55 dBc 级别
    - 快速且一致的过载恢复
    - 连续波路径:
    - 近载相位噪声: -148 dBc/Hz (1 kHz 频偏下)
    - 无信号时的功耗: 每通道 10 mW/Ch
    - 相位分辨率: λ/16
    - 第三和第五谐波抑制: 12 dB

    3. 产品特点和优势


    AFE5832LP 的主要特点包括:
    - 集成度高: 一个芯片集成了32个通道,简化了系统设计并减少了PCB面积。
    - 灵活性强: 通过软件可配置增益、衰减和截止频率,适应不同频率的应用需求。
    - 低噪声: 低电流噪声仅为 1 pA/rtHz,确保了高信噪比。
    - 高效能: 即使在低功耗模式下也能提供优秀的性能。
    - 精确匹配: 器件间增益匹配精度高,保证系统一致性。
    - 可靠性好: 快速且一致的过载恢复机制增加了系统的稳定性。

    4. 应用案例和使用建议


    - 医疗超声成像: 在高分辨率要求的应用中,如心脏病诊断和产科检查。
    - 无损检测设备: 在需要高精度测量的应用中,如工业探伤。
    - 声纳成像设备: 适用于水下探测,如海底地形测绘。
    使用建议:
    - 增益选择: 根据实际应用选择合适的LNA增益和PGA增益。
    - 温度控制: 在高温环境下工作时,考虑外部散热措施。
    - 功耗管理: 根据功耗要求选择合适的操作模式(低功耗模式或低噪声模式)。

    5. 兼容性和支持


    - 接口兼容性: 支持LVDS输出接口,易于与低成本FPGA对接。
    - 技术支持: 提供详尽的技术文档和支持社区,帮助用户解决设计中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何提高系统的信噪比?
    - A: 增加PGA增益或调整ADC分辨率以改善信噪比。
    - Q: 设备过热怎么办?
    - A: 使用外部散热器或增加散热片,以降低设备工作温度。
    - Q: 功耗过高怎么办?
    - A: 选择低功耗模式运行,降低功耗。

    7. 总结和推荐


    AFE5832LP 是一款高度集成的高性能模拟前端解决方案,非常适合便携式超声系统的设计。它的低噪声特性、高集成度和灵活的配置选项使其成为市场上同类产品中的佼佼者。综上所述,强烈推荐该产品给那些需要高性能、低功耗且小型化的模拟前端解决方案的设计者和制造商。

AFE5832LPZAV参数

参数
额定功率 -
采样率 40MS/s,50MS/s
位数 10,12
通道数 32
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 12bit
长*宽*高 15mm*15mm*1.4mm
通用封装 NFBGA-289
安装方式 贴片安装
零件状态 在售
包装方式 托盘
