AFE4410YZR

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 8bit 3 24 DSBGA-30 贴片安装,黏合安装
供应商型号: AFE4410YZR
供应商: 国内现货
标准整包数: 1

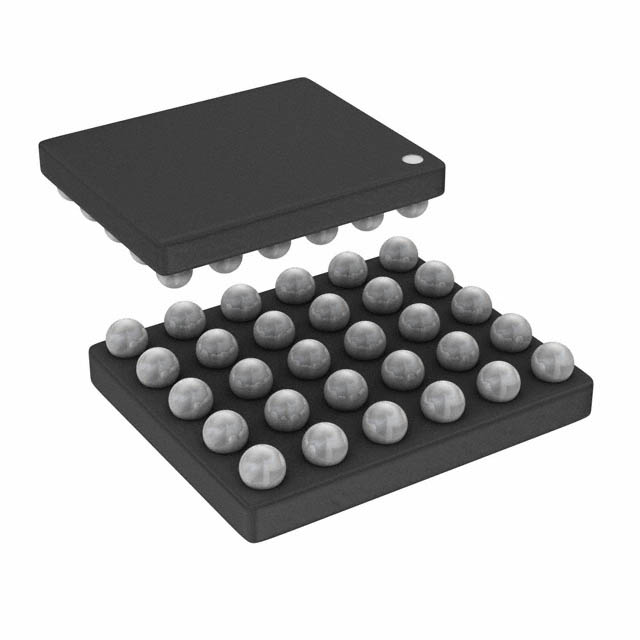

TEXAS INSTRUMENTS 模拟前端(AFE) AFE4410YZR

AFE4410YZR概述


    产品简介


    AFE4410 是德州仪器(Texas Instruments)开发的一款集成模拟前端(AFE),专为光学生物传感应用设计,如心率监测(HRM)。它集成了高动态范围的发送和接收电路,能够实现高达100 dB的动态范围,确保精准的心率检测。该产品适用于可穿戴设备、可听设备等领域,具备低功耗、多功能性等特点。

    技术参数


    - 接口:SPI, I2C
    - 电源:
    - 发射端(Tx):3 V 至 5.25 V
    - 接收端(Rx):1.8 V 至 1.9 V(LDO旁路),2.0 V 至 3.6 V(LDO启用)
    - IO:1.7 V 至 RxSUP
    - 供电电压:3 V 至 5.25 V
    - 温度范围:-20°C 至 +70°C
    - 尺寸:2.6 mm × 2.1 mm
    - 封装:DSBGA(30引脚,0.4 mm间距)

    产品特点和优势


    - 高精度心率监测:最高可达100 dB的动态范围,确保准确的心率检测。
    - 低功耗:典型工作电流仅为30 μA(LED)和25 μA(接收器),适用于持续工作的可穿戴设备。
    - 多通道配置:支持4个LED和3个光电二极管(PD),支持多达3个PD输入。
    - 灵活的脉冲序列控制:可以配置为同时支持3个LED以优化SpO2、HRM或多波长HRM。
    - 集成度高:完全集成的LED驱动器,具有8位电流控制功能,操作简单。

    应用案例和使用建议


    AFE4410 广泛应用于各种可穿戴设备,例如智能手表、健康追踪器等。根据手册中的应用实例,对于需要长时间连续监测心率的应用场景,应考虑选择适当的LED设置以平衡准确度和功耗。此外,可以采用软件算法进一步优化数据处理,提高监测精度。

    兼容性和支持


    - 兼容性:支持I2C和SPI两种接口,方便与多种微控制器连接。
    - 厂商支持:提供文档、工具和软件支持,确保用户能够快速上手并充分利用产品的所有功能。

    常见问题与解决方案


    - 问题:如何在超低功耗模式下操作?
    - 解决方案:通过启用ENABLEULP寄存器位,可以使设备进入超低功耗模式。
    - 问题:如何设置LED驱动电流?
    - 解决方案:通过8位LED电流控制寄存器进行设置,最大电流可达200 mA。

    总结和推荐


    AFE4410凭借其高精度、低功耗和多功能特性,非常适合用于各种需要连续心率监测的应用。其集成度高、兼容性强,提供了丰富的配置选项和良好的技术支持。综上所述,强烈推荐使用AFE4410进行心率监测和其他光学生物传感应用的设计与开发。

AFE4410YZR参数

参数
位数 24
通道数 3
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 8bit
额定功率 -
采样率 -
2.63mm(Max)
2.13mm(Max)
500μm(Max)
通用封装 DSBGA-30
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AFE4410YZR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AFE4410YZR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS AFE4410YZR AFE4410YZR数据手册

AFE4410YZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
