VSP5611RSHR

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V~3.6V 50Msps(Max) 16bit 426mW 4 16 3V~3.6V QFN 贴片安装 7mm*7mm*900μm
供应商型号: VSP5611RSHR
供应商: 国内现货
标准整包数: 1000

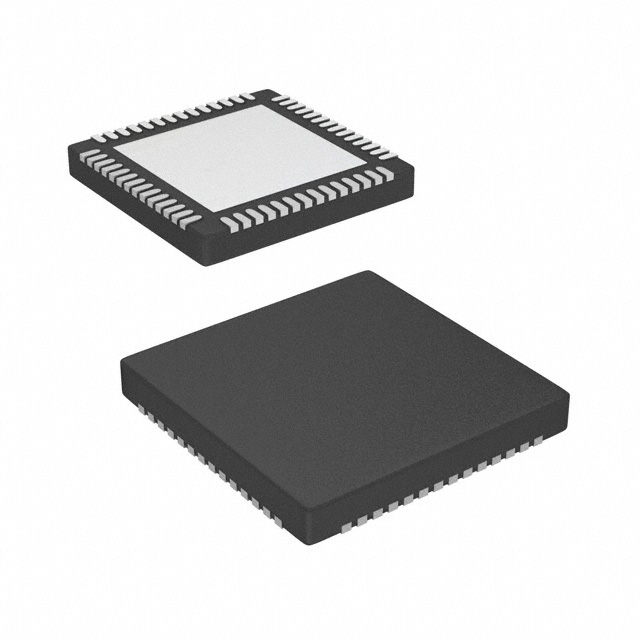

TEXAS INSTRUMENTS 模拟前端(AFE) VSP5611RSHR

VSP5611RSHR概述


    产品简介


    VSP5610/11/12:四通道模拟前端及定时发生器
    VSP5610、VSP5611和VSP5612是德州仪器(TI)生产的高速、高性能16位模拟到数字转换器(ADC),专为多输出电荷耦合器件(CCD)和互补金属氧化物半导体(CMOS)线传感器设计。这些器件广泛应用于复印机、传真机和扫描仪等领域。

    技术参数


    主要规格
    - 分辨率:16位
    - 最大采样率:
    - VSP5610:35 MSPS
    - VSP5611:50 MSPS
    - VSP5612:70 MSPS
    - 输入信号范围:0至VDD
    - 电源电压:3.3V
    - 增益范围:
    - 模拟增益:0.5 V/V 至 3.5 V/V,步长为3/64 V/V
    - 数字增益:1 V/V 至 2 V/V,步长为1/256 V/V
    - 接口模式:低电压差分信号(LVDS)或CMOS
    - 时钟频率:
    - VSP5610:最高11.66 MHz
    - VSP5611:最高16.66 MHz
    - VSP5612:最高23.33 MHz
    - 工作温度范围:0°C至+85°C
    电气特性
    - 电源电流:
    - VSP5610:74.9 mA(VDD)
    - VSP5611:99.6 mA(VDD)
    - VSP5612:133 mA(VDD)
    - 电源电压:3.0 V 至 3.6 V
    - 功耗:
    - LVDS三对数据、一对时钟:339 mW(VSP5610)、426 mW(VSP5611)、542 mW(VSP5612)
    - 站立模式(MCLK=0 MHz):15 mW

    产品特点和优势


    1. 高采样率:根据型号不同,VSP5610/11/12可提供高达35 MSPS、50 MSPS和70 MSPS的采样率,满足多种应用需求。
    2. 精确度高:采用16位ADC,提供极高的测量精度。
    3. 灵活的增益调整:内置可编程增益放大器(PGA),可根据像素级别进行动态调整,提高信号质量。
    4. 高可靠性:具有精确的温度补偿和稳定的内部参考源,保证长时间运行的稳定性。
    5. 集成定时发生器:集成在芯片内的定时发生器可实现精准的时序控制,简化系统设计。

    应用案例和使用建议


    应用案例
    - 复印机和扫描仪:在这些应用中,VSP5610/11/12可以高效处理图像传感器的数据采集任务,提高整体系统的效率和性能。
    - 医疗成像设备:在需要高精度和高可靠性的医疗成像系统中,VSP5610/11/12可以用于捕捉高质量的医学图像。
    使用建议
    - 电源管理:确保VSP5610/11/12的工作电源电压稳定在3.0 V至3.6 V之间,避免电压波动影响性能。
    - 热管理:考虑到工作温度范围在0°C至+85°C,系统设计时应考虑良好的散热措施,防止高温环境下性能下降。

    兼容性和支持


    - 兼容性:VSP5610/11/12支持标准的LVDS和CMOS输出接口,可轻松集成到现有系统中。
    - 技术支持:德州仪器提供全面的技术支持,包括详细的产品文档、样品和测试工具。用户可以通过官方网站获得详细的参考设计和应用指南。

    常见问题与解决方案


    1. Q:电源电压不稳会导致什么问题?
    A:电源电压不稳定可能导致ADC的精度降低,甚至引起工作异常。建议使用稳定的电源模块并添加滤波电路。

    2. Q:如何避免过载问题?
    A:适当设置输入增益,确保输入信号不会超过ADC的最大输入范围。同时,使用外部参考电压源以提高信号处理的准确性。

    总结和推荐


    VSP5610/11/12作为高精度、高速的16位ADC,具备出色的性能和丰富的功能。对于需要高效、高精度数据采集的应用场景,如复印机、扫描仪和医疗成像设备,它们是非常理想的选择。德州仪器提供全方位的支持和服务,使用户能够顺利集成和优化这些设备。强烈推荐在相关项目中采用VSP5610/11/12。

VSP5611RSHR参数

参数
分辨率 16bit
额定功率 426mW
采样率 50Msps(Max)
位数 16
通道数 4
电压-电源,模拟 3V~3.6V
电压 - 电源,数字 3V~3.6V
长*宽*高 7mm*7mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

VSP5611RSHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

VSP5611RSHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS VSP5611RSHR VSP5611RSHR数据手册

VSP5611RSHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 58.764
2000+ ¥ 57.27
3000+ ¥ 55.776
库存: 12000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 58764
