AFE4403YZPR

产品分类: 模拟前端(AFE)
厂牌: TEXAS INSTRUMENTS
产品描述: 2V~3.6V 2kS/s 8bit 1 22 2V~3.6V DSBGA-36 贴片安装,黏合安装
供应商型号: AFE4403YZPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 模拟前端(AFE) AFE4403YZPR

AFE4403YZPR概述


    产品简介


    AFE4403 超小型集成模拟前端
    AFE4403 是一款专为心率监测和低成本脉搏血氧仪设计的超小型集成模拟前端(AFE)。它适用于医疗脉搏血氧仪和光学心率监测应用。AFE4403 集成了低噪声接收通道、集成模数转换器(ADC)、LED 传输部分和传感器诊断功能,能够检测光电二极管和 LED 的开路和短路故障。通过灵活的定时控制器,用户可以完全控制设备的时间特性。AFE4403 配备了一个内置振荡器,用于提供低抖动时钟信号,使外部微控制器或主机处理器能够通过 SPI 接口进行通信。

    技术参数


    - 动态范围: 接收通道具有高达 105 dB 的动态范围。
    - 电流调节: LED 电流可编程至 100 mA,具备 8 位分辨率。
    - 电源电压: 接收端(Rx)供电范围为 2.0 V 至 3.6 V,传输端(Tx)供电范围为 3.0 V 至 5.25 V。
    - 功耗: 平均 LED 电流仅为 30 μA,功耗小于 650 μA。
    - 工作温度范围: –20°C 至 70°C。
    - 诊断功能: 具备光电二极管和 LED 开路和短路检测功能。

    产品特点和优势


    AFE4403 的关键优势在于其高度集成化和灵活的配置选项。该设备不仅集成了多种关键功能,还具备出色的动态范围和低功耗特性,使其非常适合于医疗和工业领域的脉搏血氧仪和心率监测应用。它提供了广泛的信号幅度适应性,总可编程增益从 10 kΩ 到 4 MΩ,同时配备了数字环境估算和减法功能,进一步提升了整体性能。

    应用案例和使用建议


    AFE4403 已广泛应用于医疗脉搏血氧仪和工业光度学应用。例如,在医疗领域,它可以被用作一种准确且可靠的脉搏血氧仪,用于实时监测患者的血氧水平。在工业领域,它可以应用于光度测量系统,以监测和记录光强度的变化。
    使用建议:
    - 确保适当的接地和滤波以减少外部干扰。
    - 根据具体应用调整反馈电阻和电容值,以优化信号链性能。
    - 使用外部晶体振荡器来获得最佳的时钟信号稳定性。

    兼容性和支持


    AFE4403 可与多种外部微控制器或处理器接口。TI 提供了全面的技术文档和支持服务,包括详细的编程指南、注册映射和故障诊断工具,确保用户能够轻松实现产品的集成和优化。

    常见问题与解决方案


    - 问题: 设备在特定条件下无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,并确保正确的接地和滤波。
    - 问题: 动态范围不足。
    - 解决方案: 调整反馈电阻和电容值,优化信号链性能。
    - 问题: 接收通道出现异常。
    - 解决方案: 检查连接线路和接地情况,确保所有连接点正确无误。

    总结和推荐


    AFE4403 是一款高性能的模拟前端设备,适合于医疗和工业领域的脉搏血氧仪和心率监测应用。其高集成度、灵活的配置选项以及优秀的性能表现使其在市场上具有显著的竞争优势。鉴于其广泛应用范围和全面的支持服务,我们强烈推荐将 AFE4403 作为上述应用中的首选设备。

AFE4403YZPR参数

参数
位数 22
通道数 1
电压-电源,模拟 2V~3.6V
电压 - 电源,数字 2V~3.6V
分辨率 8bit
额定功率 -
采样率 2kS/s
3.07mm(Max)
3.07mm(Max)
500μm(Max)

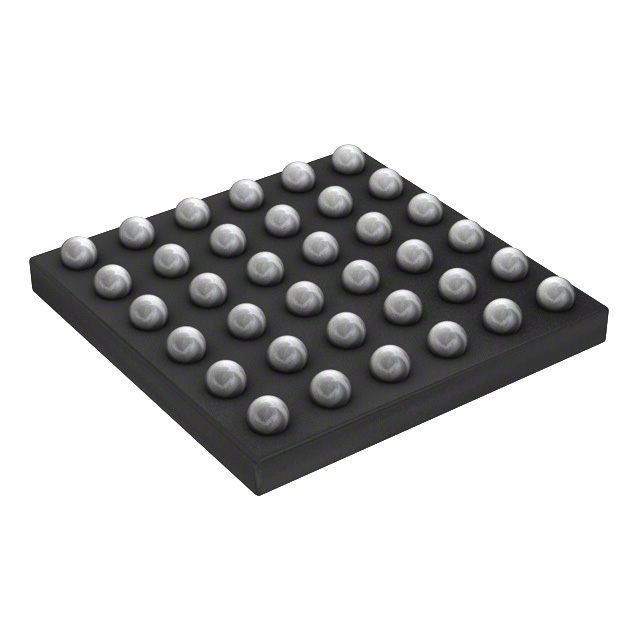

通用封装 DSBGA-36
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

AFE4403YZPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AFE4403YZPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟前端(AFE) TEXAS INSTRUMENTS AFE4403YZPR AFE4403YZPR数据手册

AFE4403YZPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
