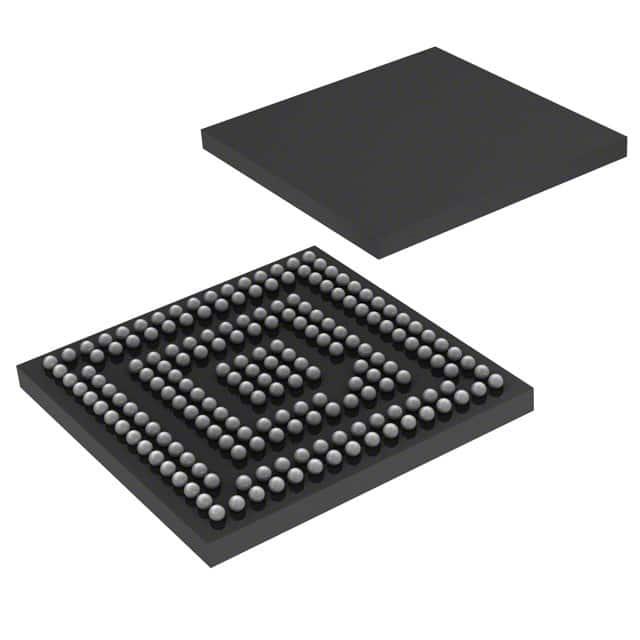

TWL6030B1A4CMR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA 2.5V 4.8V 手持式/移动设备,OMAP™ BGA 贴片安装 7mm(长度)
供应商型号: 296-TWL6030B1A4CMR-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TWL6030B1A4CMR

TWL6030B1A4CMR概述

    # TWL6030 全集成电源管理解决方案

    产品简介


    TWL6030 是一款由德州仪器(Texas Instruments)生产的全集成电源管理解决方案,适用于需要高效电源管理和充电的移动设备。该器件集成了七个高效的降压转换器、多个低压差线性稳压器(LDOs)、USB On-The-Go (OTG) 模块以及备份电池充电器等功能模块,广泛应用于智能手机、导航系统、手持游戏设备、平板电脑等便携式设备中。

    技术参数


    主要技术规格
    - 降压转换器:
    - 七个高效6 MHz降压转换器,其中两个最大输出电流为2.0 A,其余五个最大输出电流为1.0 A。
    - 低压差线性稳压器(LDOs):
    - 十一个可配置的LDOs,分别提供不同电压和电流等级。
    - USB OTG模块:
    - 支持USB 2.0、EH 2.0标准,内部集成了开关模式充电器。
    - 充电功能:
    - 支持单节锂电池和聚合物电池充电,具有高精度电压和电流调节。
    - 功耗:
    - 备用模式下仅需5 µA,等待模式下为20 µA,深度睡眠模式下为110 µA。
    - 封装尺寸:
    - 7 mm x 7 mm 187-Pin nFBGA。
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 输入电压:根据不同的应用需求调整

    产品特点和优势


    TWL6030 具有多种独特功能和优势,使其在众多便携式设备中脱颖而出。其主要特点如下:
    - 高效能转换器:
    集成的七个高效降压转换器能够提供稳定的电源输出,同时保持较高的能效。
    - 丰富的电源管理功能:
    包括多种电压和电流等级的LDOs、开关模式充电器、USB OTG等,全面满足各种设备的电源需求。
    - 低功耗:
    优秀的低功耗设计使TWL6030在备用和待机状态下依然节能。
    - 高集成度:
    集成了多种功能模块,减少外围电路的设计复杂度,简化整体系统的开发过程。

    应用案例和使用建议


    TWL6030 在各类移动设备中的应用非常广泛,例如智能手机、平板电脑和手持游戏设备等。在实际应用中,可以通过以下几点进行优化:
    - 合理分配电源:
    根据具体的应用场景,合理设置各电源输出的优先级和配置。
    - 功耗管理:
    利用内置的电源管理和低功耗特性,优化系统在不同状态下的能耗。

    兼容性和支持


    - 兼容性:
    TWL6030 设备与其他德州仪器的产品具有良好的兼容性,可以方便地集成到现有系统中。
    - 技术支持:
    德州仪器提供了详细的文档和技术支持,帮助开发者快速理解和应用该产品。

    常见问题与解决方案


    - 问题1: 如何设定电压输出?
    - 解决方案: 参考数据手册中的配置指南,通过I²C接口设定所需输出电压。
    - 问题2: 如何降低功耗?
    - 解决方案: 合理配置电源管理功能,确保在不同模式下能有效降低功耗。

    总结和推荐


    综上所述,TWL6030是一款高效、高集成度的电源管理解决方案,特别适合用于便携式电子设备。其丰富多样的功能、卓越的性能以及良好的兼容性使其在市场上具有极强的竞争力。强烈推荐开发者考虑将其作为新一代便携式设备的电源管理组件。
    希望以上内容能帮助您深入了解TWL6030的功能和应用,如有任何疑问,请随时联系德州仪器的技术支持团队获取更多信息。

TWL6030B1A4CMR参数

参数
应用场景 手持式/移动设备,OMAP™
最大工作供电电压 4.8V
最小工作供电电压 2.5V
工作电源电流 20μA
最大输出电压 -
最小输出电压 -
长*宽*高 7mm(长度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 散装,托盘

TWL6030B1A4CMR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TWL6030B1A4CMR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TWL6030B1A4CMR TWL6030B1A4CMR数据手册

TWL6030B1A4CMR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.34 ¥ 128.3766
10+ $ 12.1212 ¥ 101.4393
25+ $ 11.3173 ¥ 94.7115
100+ $ 10.434 ¥ 87.3196
260+ $ 9.9972 ¥ 83.6637
520+ $ 9.7461 ¥ 81.5627
1040+ $ 9.5395 ¥ 79.8336
库存: 213
起订量: 1 增量: 1
