TPD5S115YFFR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 225μA 1.2V 5.5V HDMI,I²C 缓冲器,ESD 保护 DSBGA-16 贴片安装,黏合安装
供应商型号: TPD5S115YFFR
供应商: 国内现货
标准整包数: 1000

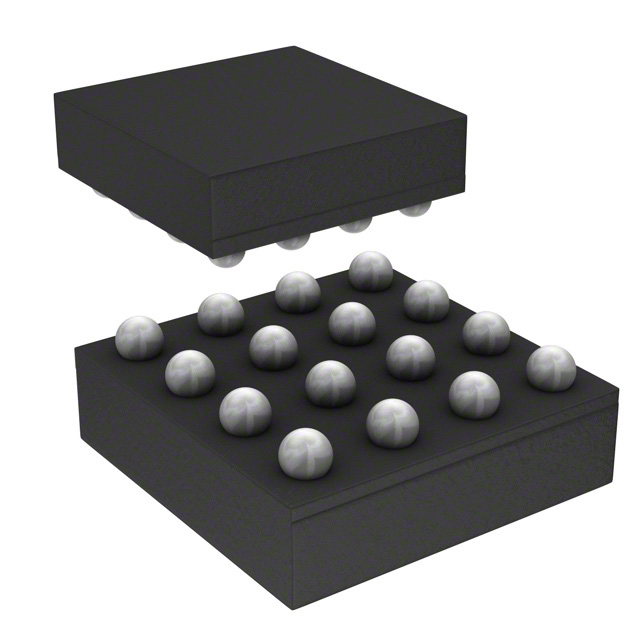

TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPD5S115YFFR

TPD5S115YFFR概述

    TPD5S115 HDMI Companion Chip With Step-Up DC-DC Converter, Level-Shifter, and ESD Clamp

    1. 产品简介


    TPD5S115是一款集成的HDMI伴侣芯片解决方案。该设备提供了一个受调节的5V输出(5VOUT),用于为HDMI电源线供电。TPD5S115符合HDMI 2.0、HDMI 1.4和HDMI 1.3标准,并支持IEC 61000-4-2(等级4)系统级ESD合规性。它适用于多种应用场合,如机顶盒、电视、智能手机、数码摄像机、便携式游戏机和数码相机。

    2. 技术参数


    - 基本参数:
    - 功耗:55mA的最大输出电流。
    - 电压输入范围:电池电压2.3V到5.5V。
    - 温度范围:工业级温度范围-40°C至85°C。
    - 电气特性:
    - 电压输出精度:4.8V到5.3V。
    - 输出电压纹波:50.6mVpp(65mA负载时)。
    - 最大输出电流:55mA。
    - 启动时间:187μs。
    - 其他参数:
    - 短路电流限制:90mA。
    - 反向漏电电流:2.5μA(EN=LOW,VO=5.5V)。
    - 输入钳位电流:-50mA。

    3. 产品特点和优势


    - 多功能性:TPD5S115集成了直流升压转换器、电平转换器和ESD钳位功能,可满足各种应用需求。
    - 高可靠性:通过IEC 61000-4-2(等级4)系统级ESD合规性测试。
    - 节省空间:采用1.72mm×1.72mm的小型封装。
    - 优化的能效:自动方向感应和电流限制功能,有助于优化功耗,特别适合便携式设备。

    4. 应用案例和使用建议


    - 典型应用:
    - 在便携式设备(如智能手机和平板电脑)中作为HDMI端口供电模块。
    - 作为电视和显示器的配套芯片,为HDMI端口提供稳定电源。
    - 使用建议:
    - 确保输入电压在规定的范围内,以避免过载或损坏。
    - 遵循推荐的电路布局指南,确保电磁干扰(EMI)最小化。
    - 使用热敏电阻监控器件温度,防止过热现象。

    5. 兼容性和支持


    - 兼容性:TPD5S115可以与不同型号的微控制器和外围设备兼容,特别是那些遵循HDMI标准的设备。
    - 支持和服务:
    - TI官方提供详尽的技术文档和支持服务,帮助用户解决安装和调试过程中可能遇到的问题。
    - 可通过官方社区获取技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题1:启动时间过长。
    - 解决办法:检查输入电压是否正常,确认EN引脚状态正确。
    - 问题2:输出电压不稳。
    - 解决办法:检查负载电容是否合适,调整输入电容以减少纹波。
    - 问题3:过热问题。
    - 解决办法:增加散热片或散热风扇,确保良好的散热条件。

    7. 总结和推荐


    综上所述,TPD5S115以其紧凑的封装、多样的功能和卓越的可靠性成为了一款理想的HDMI伴侣芯片解决方案。它非常适合于各种消费电子设备的应用场景,特别是在需要高性能、高可靠性的环境中。强烈推荐在设计HDMI接口的产品时考虑使用TPD5S115。

TPD5S115YFFR参数

参数
最大输出电压 -
最小输出电压 -
应用场景 HDMI,I²C 缓冲器,ESD 保护
最大工作供电电压 5.5V
最小工作供电电压 1.2V
工作电源电流 225μA
2.25mm(Max)
2.25mm(Max)
630μm(Max)
通用封装 DSBGA-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

TPD5S115YFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPD5S115YFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPD5S115YFFR TPD5S115YFFR数据手册

TPD5S115YFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.9294
2000+ ¥ 3.8295
3000+ ¥ 3.7296
库存: 11000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3929.4
