LM10506TME/NOPB

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 100μA 1.72V 3V 3.63V 5.5V 固态驱动器(SSD) DSBGA-34 贴片安装,黏合安装 2.82mm(长度)*2.82mm(宽度)
供应商型号: CY-LM10506TME/NOPB
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) LM10506TME/NOPB

LM10506TME/NOPB概述

    LM10506 Triple Buck + LDO Power Management Unit

    产品简介


    LM10506 是一款先进的电源管理单元(PMU),专为ASIC和SOC设计而优化,尤其适用于固态驱动器(SSD)等高效率、低功耗的应用场景。它包含三个可配置的高效降压调节器(Buck Regulators),支持多种输出电压。此外,LM10506还配备了一个100mA的低压差线性稳压器(LDO)和一个可通过SPI接口编程的中断比较器。

    技术参数


    - 输出电压范围:
    - Buck 1: 1.1V 至 3.6V, 1.3A
    - Buck 2: 1.1V 至 3.6V, 400mA
    - Buck 3: 0.7V 至 1.335V, 600mA
    - 效率:
    - 高达95%的高效降压调节器
    - 开关频率:
    - 2MHz,支持更小的电感尺寸
    - 反馈精度:
    - ±3%
    - 过电压和欠电压锁存:
    - 具备过电压和欠电压锁存功能
    - 保护机制:
    - 过载电流和热关断保护
    - 其他特性:
    - 支持SPI编程的中断比较器,100mA低压差线性稳压器,可编程输出电压通过SPI接口

    产品特点和优势


    LM10506 的主要优势在于其高效的电源转换能力和高度的灵活性。其具备多个独立且可配置的降压调节器,可以提供不同电压和电流要求的电源,非常适合需要多个不同电压轨的应用。另外,内置的LDO和SPI编程功能提供了更大的控制灵活性和可靠性,使其成为高性能电子系统的理想选择。

    应用案例和使用建议


    LM10506 可广泛应用于需要高效电源管理和多种电压输出的应用场合,如固态硬盘、便携式设备等。对于使用LM10506的系统,建议确保输入电压稳定在规定的范围内,并正确配置SPI接口以实现最佳性能。此外,使用适当的电容值和电感值,可以进一步提高电源系统的稳定性和效率。

    兼容性和支持

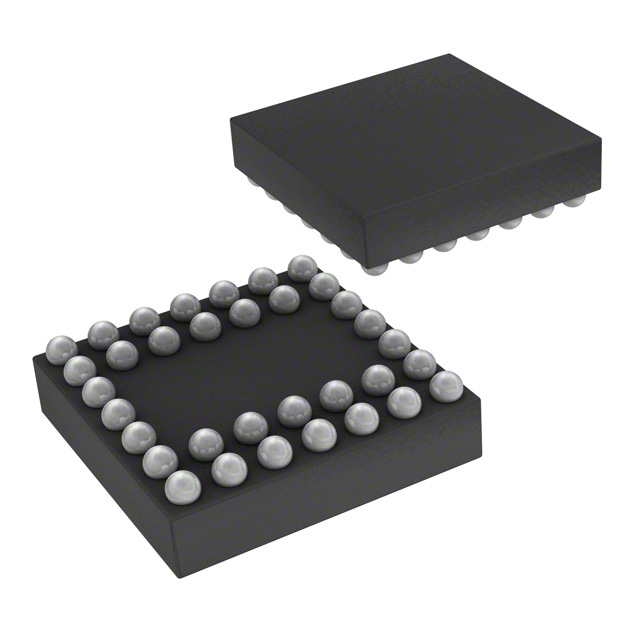

    LM10506 采用 DSBGA (34) 封装,适用于多种电路板设计。对于需要不同输出电压的应用,可以选择不同的型号(例如LM10506TME和LM10506TME-A)。厂商提供了丰富的技术支持和文档资源,包括详细的参考设计和应用指南,帮助用户更好地利用这一产品。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决方案: 检查输入电压是否符合规定范围,并确认SPI接口配置正确。
    2. 问题:系统过热
    - 解决方案: 确认散热措施足够,必要时降低负载。
    3. 问题:输出电压不稳定
    - 解决方案: 检查外部电容和电感是否符合推荐规格,重新校准反馈网络。

    总结和推荐


    总体而言,LM10506是一款功能强大、性能优异的电源管理单元,特别适合需要高效率、多电压轨的应用场景。其丰富的特性和高度的可编程性,使其在市场上具有很强的竞争力。推荐用于对电源管理有较高要求的应用领域。

LM10506TME/NOPB参数

参数
最大工作供电电压 5.5V
最小工作供电电压 3V
工作电源电流 100μA
最大输出电压 3.63V
最小输出电压 1.72V
应用场景 固态驱动器(SSD)
长*宽*高 2.82mm(长度)*2.82mm(宽度)
通用封装 DSBGA-34
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

LM10506TME/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM10506TME/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS LM10506TME/NOPB LM10506TME/NOPB数据手册

LM10506TME/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.0074 ¥ 17.1157
100+ $ 1.9713 ¥ 16.9629
300+ $ 1.9532 ¥ 16.8101
500+ $ 1.9351 ¥ 16.6573
1000+ $ 1.8809 ¥ 15.8932
5000+ $ 1.8809 ¥ 15.8932
库存: 75
起订量: 59 增量: 1
交货地:
最小起订量为:50
合计: ¥ 855.78
