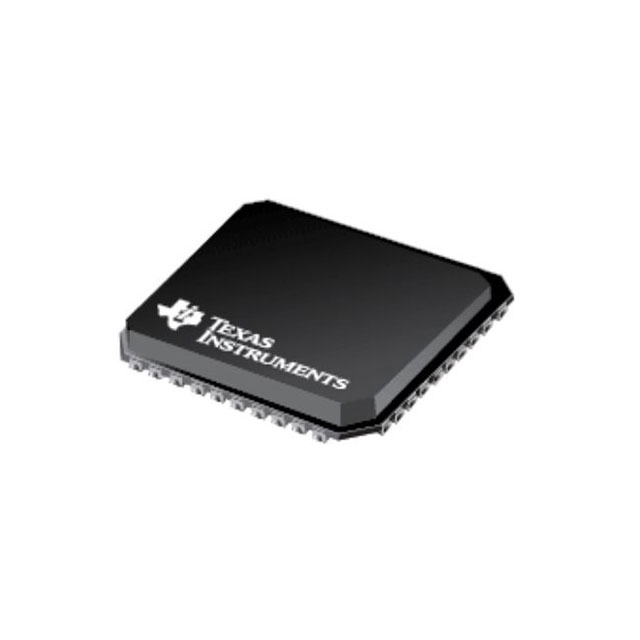

O31310QRWGRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 4V 36V VQFNP-40 贴片安装,黏合安装
供应商型号: O31310QRWGRQ1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) O31310QRWGRQ1

O31310QRWGRQ1概述

    TPS65313-Q1 广泛输入电压范围汽车电源管理IC

    产品简介


    TPS65313-Q1 是一款专为满足车规级标准设计的电源管理集成电路(PMIC),适用于各类需要高度可靠性的电子产品。这款IC集成了宽输入电压范围同步降压调节器(BUCK1)、低压同步降压调节器(BUCK2)和同步升压转换器(BOOST)。该芯片具有多项显著优势,如低静态电流、集成自适应随机展频调制以及多种保护机制。此外,它还支持高达ASIL-C和SIL-2的系统级功能安全要求,确保其在复杂工业和汽车应用中的高可靠性。

    技术参数


    - 输入电压范围:4 V 至 36 V
    - 输出电流:BUCK1 达到 3.1 A,BUCK2 达到 2 A,BOOST 达到 600 mA
    - 工作温度范围:-40°C 至 +125°C
    - 输出电压:BUCK1 可选 3.3 V 或 3.6 V,BUCK2 可选 1.2 V、1.25 V、1.8 V 或 2.3 V,BOOST 输出 5 V
    - 内部振荡器频率:约 2.2 MHz
    - 静态电流:在OFF状态时为3 μA
    - 保护特性:过流、过载、过压、欠压和热保护

    产品特点和优势


    - 符合AEC-Q100认证,适用于汽车级应用
    - 支持系统级功能安全要求,符合ISO 26262和IEC 61508标准
    - 集成软启动、内部环路补偿和多种电压监测与诊断功能
    - 通过SPI接口实现控制和诊断功能
    - 低静态电流特性有助于降低系统功耗
    - 自适应随机展频调制可减少电磁干扰
    - 具备多种外部电压监控和复位监督功能

    应用案例和使用建议


    TPS65313-Q1 主要应用于汽车雷达和摄像头系统、汽车传感器融合应用、工业雷达应用以及楼宇和工厂自动化应用。例如,在汽车雷达系统中,其高压同步降压调节器(BUCK1)可以为整个系统提供稳定的电压输入,同时低压同步降压调节器(BUCK2)和同步升压转换器(BOOST)确保其他组件得到适当的电压供应。在使用时,建议充分考虑散热设计以确保在极端环境下的稳定运行。此外,可以通过调整相关寄存器设置来优化电源管理和性能表现。

    兼容性和支持


    TPS65313-Q1 可以方便地与其他电子元器件配合使用,提供多种配置选项以满足不同的应用需求。德州仪器公司提供了详尽的技术文档和支持资源,帮助用户更好地理解和利用这款IC。如果遇到问题,可以通过官方技术支持渠道获得专业解答。

    常见问题与解决方案


    1. 问题:无法正常启动。
    解决办法:检查VIN和VINSAFE的连接是否正确;确认输入电压是否在规定的范围内。

    2. 问题:输出电压不稳定。
    解决办法:检查负载是否过大或过小,重新调整相应的输出电压设置。

    总结和推荐


    综上所述,TPS65313-Q1是一款非常适合于汽车和工业自动化应用的高性能电源管理IC。它具有广泛的应用范围、强大的保护特性和良好的系统兼容性,非常值得在各种复杂环境中使用。对于需要高度可靠性和功能安全性的应用场合,TPS65313-Q1无疑是一个理想的选择。

O31310QRWGRQ1参数

参数
最大工作供电电压 36V
最小工作供电电压 4V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
通用封装 VQFNP-40
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

O31310QRWGRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O31310QRWGRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O31310QRWGRQ1 O31310QRWGRQ1数据手册

O31310QRWGRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
