TPS65070RSLT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 80μA 2.8V 3.3V 6.3V 移动通讯/OMAP™ QFN 贴片安装,黏合安装 6.15mm*6.15mm*950μm
供应商型号: TPS65070RSLT
供应商: 国内现货
标准整包数: 1000

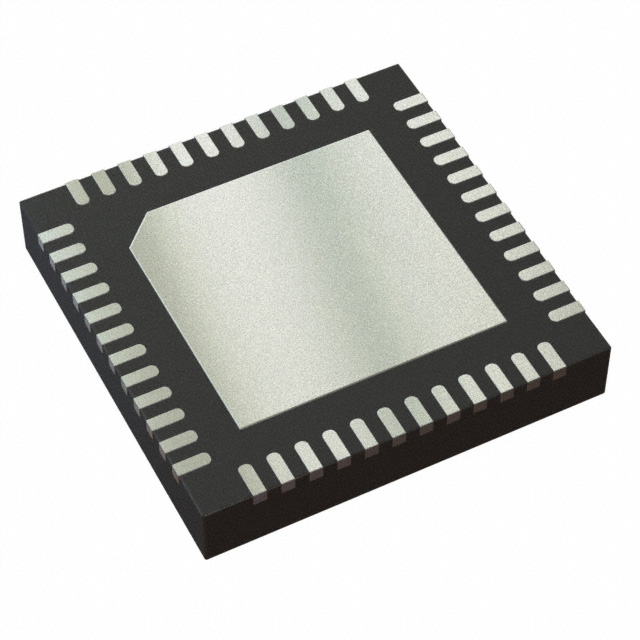

TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS65070RSLT

TPS65070RSLT概述

    TPS6507x:集成充电管理与电源路径处理器的高性能电源管理集成电路

    1. 产品简介


    TPS6507x系列是由德州仪器(Texas Instruments)设计的单芯片电源管理集成电路(PMIC),专为便携式设备应用而设计。该系列产品包括一个电池充电器及电源路径管理单元,能够处理来自USB端口或外部直流电源的输入电压。此外,它还包含三个高效降压转换器、两个低压差线性稳压器(LDO)和一个白光LED背光驱动器,广泛应用于导航系统、PDA、掌上电脑等设备。

    2. 技术参数


    - 充电器/电源路径管理:
    - 功率路径最大输出电流:2A
    - 线性充电器最大充电电流:1.5A
    - USB输入的最大电流限制:100mA/500mA/800mA/1300mA
    - 支持温度调节和安全定时器
    - 温度感测输入
    - 三路降压转换器:
    - 固定频率操作:2.25 MHz
    - 最大输出电流:每路1.5A
    - 输出电压可调或固定
    - 输入电压范围:2.8V到6.3V
    - 轻负载电流时进入低功耗模式
    - PWM模式下输出电压精度:±1.5%
    - 每个转换器的典型静态电流:19μA
    - 100%占空比以实现最低压降
    - 低压差线性稳压器(LDO):
    - 固定输出电压
    - LDO2支持动态电压调整
    - 静态电流:20μA
    - 最大输出电流:200mA
    - 输入电压范围:1.8V到6.3V
    - 白光LED升压转换器:
    - 内部PWM调光
    - 最多支持两串LED
    - 每串最大电流:25mA
    - 其他特性:
    - I²C接口
    - 10位模数转换器(ADC)
    - 触摸屏接口
    - 欠压锁定和电池故障比较器

    3. 产品特点和优势


    TPS6507x具有以下独特的功能和优势:
    - 高效的电源管理和充电方案,确保最佳的能效比。
    - 支持多种输入电压,提供广泛的负载电流范围内的高效率。
    - 可编程的电源路径管理,确保便携设备的长寿命和可靠性。
    - 多种降压和升压转换器配置,满足不同应用场景的需求。
    - 支持触摸屏和ADC接口,使系统具备更高级的功能。

    4. 应用案例和使用建议


    TPS6507x广泛应用于各类便携式设备,如导航系统、PDA、口袋PC等。这些设备需要高效、可靠的电源管理来确保长续航时间和稳定的性能。使用建议包括:
    - 确保所有外部电容连接正确,以达到最佳的稳定性和响应时间。
    - 选择合适的电阻值以设置充电电流,确保电池安全充电。
    - 使用I²C接口进行配置和监控,方便系统调试和维护。

    5. 兼容性和支持


    TPS6507x支持与多种外部设备的兼容性,例如,通过USB端口为设备供电,或通过I²C接口进行通信。德州仪器提供全面的技术支持和文档,包括数据手册、应用笔记和软件工具,帮助用户轻松进行设计和调试。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:充电速度慢
    - 解决方案:检查USB端口的电流限制,调整电阻值以增加充电电流。

    - 问题:LED亮度不均匀
    - 解决方案:检查白光LED升压转换器的内部PWM设置,确认每个LED串的电流一致。

    - 问题:系统不稳定
    - 解决方案:检查接地电容和电源路径,确保良好的接地连接和稳定的电源供应。

    7. 总结和推荐


    TPS6507x是一款高度集成的电源管理集成电路,适用于各种便携式设备。其高效的电源管理、灵活的配置选项以及良好的技术支持使其在市场上具有很强的竞争力。强烈推荐在便携式电子产品设计中使用TPS6507x,以获得最佳的性能和可靠性。

TPS65070RSLT参数

参数
最小工作供电电压 2.8V
工作电源电流 80μA
最大输出电压 3.3V
最小输出电压 -
应用场景 移动通讯/OMAP™
最大工作供电电压 6.3V
长*宽*高 6.15mm*6.15mm*950μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS65070RSLT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS65070RSLT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS65070RSLT TPS65070RSLT数据手册

TPS65070RSLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 36.5918
2000+ ¥ 35.6615
3000+ ¥ 34.7312
库存: 1000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 36591.8
