O3851AEDCARQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 7V 36V HTSSOP-48 贴片安装,黏合安装
供应商型号: O3851AEDCARQ1
供应商: 国内现货
标准整包数: 3000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) O3851AEDCARQ1

O3851AEDCARQ1概述

    # TPS653851A-Q1 多轨电源供应器技术手册

    产品简介


    基本介绍
    TPS653851A-Q1 是一款专为汽车安全相关应用设计的多轨电源管理芯片,旨在为微控制器提供稳定可靠的供电支持。它通过内部集成多个独立的电压调节器和监控电路,满足了功能性安全要求,支持 ISO26262 ASIL-D 等级的应用需求。此外,这款电源管理芯片还广泛适用于工业领域的安全性关键任务。
    主要功能:
    - 支持双核锁步(Lock-Step)和其他多核架构的微控制器。
    - 集成了同步降压-升压预调节器、低功耗 LDO 输出以及充电泵功能。
    - 具备电池过压/欠压监测与保护机制。
    - 支持多种唤醒方式,包括IGN 和 CANWU。
    应用领域:
    - 汽车安全相关系统(如EPS电动助力转向、BMS电池管理系统等)。
    - 工业自动化设备及过程控制系统。

    技术参数


    以下是 TPS653851A-Q1 的关键技术规格:
    | 参数类别 | 规格说明 |

    | 输入电压范围 | 7V 至 36V (初始启动),4V 至 36V (全功能运行) |
    | 输出电压 | - 6V 预调节输出;5V/3.3V 固定电压(可配置跟踪模式) |
    | 输出电流 | - 主输出:最大 285mA;辅助输出:分别可达 120mA 和 100mA |
    | 工作温度范围 | -40°C 至 +150°C |
    | 保护特性 | 包括短路到地保护、过温预警与关断 |
    | 监控功能 | 包含带隙参考电压源监测、时钟监控和诊断输出信号 |

    产品特点和优势


    TPS653851A-Q1 的显著特点包括:
    1. 高可靠性:符合 AEC-Q100 标准,耐受极端工作环境,确保长期稳定运行。
    2. 多功能集成:集成了多个电压转换模块和监控单元,减少了外部组件的需求。
    3. 灵活配置:支持多种输出电压设置和动态响应调整,适应不同应用场景。
    4. 功能安全性:具备内置自检功能(BIST)和错误报告机制,提高了系统的整体安全性。
    这些特点使其成为汽车及工业领域高安全性要求下理想的选择,同时增强了其市场竞争优势。

    应用案例和使用建议


    应用场景
    - 汽车领域:用于电动车窗电机驱动、雨刷控制单元等需要精确供电的小型化子系统。
    - 工业自动化:适合工厂生产线上的传感器阵列供电,保证实时数据采集的准确性。
    使用建议
    1. 在设计阶段需合理分配各电压轨资源以避免负载冲突。
    2. 结合外部电路优化布局布线,减少EMI干扰。
    3. 定期进行设备状态检查,利用SPI接口读取状态寄存器判断潜在故障。

    兼容性和支持


    TPS653851A-Q1 设计上兼容主流的安全微控制器品牌如 Infineon 的 AURIX 系列和 NXP 的 SPC5 系列。TI 提供全面的技术支持文档和在线社区论坛,帮助开发者快速解决问题并加速项目进度。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无法正常启动 | 检查输入电压是否符合规定范围,重新配置参数 |
    | 温度过高导致设备关闭 | 确保散热设计合理,降低环境温度 |
    | 输出电压异常波动 | 调整滤波电容值,增强稳定性 |

    总结和推荐


    综上所述,TPS653851A-Q1 不仅是一款高性能的多轨电源管理芯片,而且在安全性、可靠性方面表现出色。对于需要满足 ISO26262 标准的应用场合来说,这是非常值得推荐的产品。其卓越的设计理念和广泛的适用性使其成为当前市场上极具竞争力的解决方案。如果您正在寻找一款兼顾效率与安全性的电源管理器件,TPS653851A-Q1 将是一个明智之选。

O3851AEDCARQ1参数

参数
最大工作供电电压 36V
最小工作供电电压 7V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -

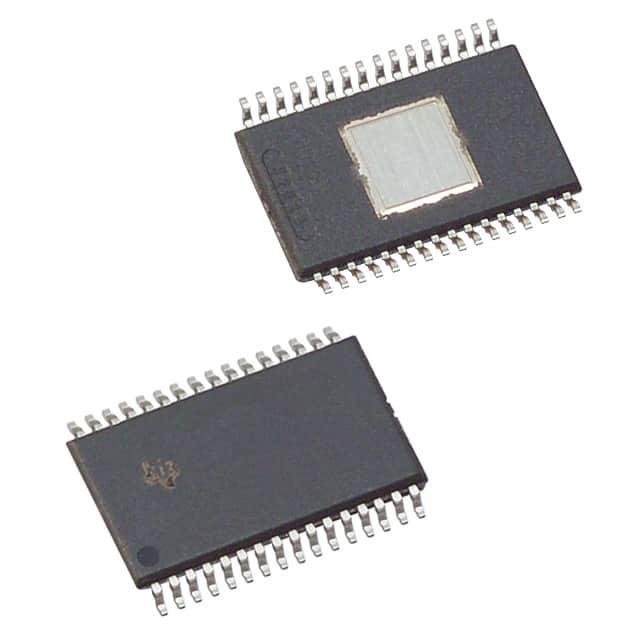

通用封装 HTSSOP-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

O3851AEDCARQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O3851AEDCARQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O3851AEDCARQ1 O3851AEDCARQ1数据手册

O3851AEDCARQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
