UCD90320ZWST

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 31.4mA 3.15V 3.63V BGA 贴片安装,黏合安装
供应商型号: UCD90320ZWST
供应商: 国内现货
标准整包数: 1000

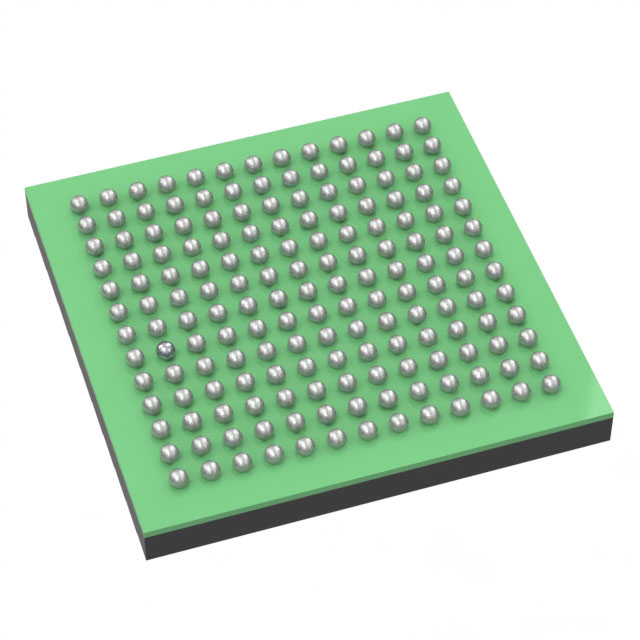

TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCD90320ZWST

UCD90320ZWST概述


    产品简介


    产品名称:UCD90320 32-Rail PMBus™ Power Sequencer and System Manager
    产品类型:电源时序控制器和系统管理器
    主要功能:用于管理和监测多路电源供应的时序和监控,具有电压序列化、故障检测和处理等功能。
    应用领域:工业设备、ATE(自动测试设备)、电信网络设备、服务器和存储系统等需要多路电源管理和监控的应用。

    技术参数


    - 电压范围:
    - V33D (数字3.3V电源):0~4V
    - V33A (模拟3.3V电源):0~4V
    - 引脚数量:169-pin BGA封装
    - 集成通道:
    - AMON (模拟监测通道):24个
    - DMON (数字监测通道):8个
    - EN (使能信号):32个
    - LGPO (逻辑GPO):16个
    - GPIO (通用输入输出):84个
    - 其他特性:
    - 高精度闭环调节
    - 非易失性事件日志记录
    - 可编程看门狗定时器和系统复位
    - PMBus™ 1.2协议支持
    - 工作环境:
    - 推荐工作条件:参见产品数据表中的推荐操作条件表格

    产品特点和优势


    1. 多功能性:能够序列化、监测和调整多达24个模拟电源轨和8个数字电源轨。
    2. 可靠性高:具备监测和响应过压、欠压、过流、温度异常、超时等多种故障的能力。
    3. 灵活性强:支持复杂的序列化应用,具有多种逻辑配置选项。
    4. 高度集成:内置多个ADC通道、GPIO接口,支持非易失性事件日志。
    5. 易于扩展:可通过同步时钟接口方便地级联多个控制器,管理多达128个电压轨。

    应用案例和使用建议


    应用场景:
    - 工业自动化:监测和控制多路电源以确保工业设备的稳定运行。
    - 数据中心:管理服务器和存储系统的多路电源,提高能源效率。
    - 通信网络:为电信设备提供可靠的电源管理解决方案。
    使用建议:
    1. 合理规划电源轨:根据应用需求合理规划电源轨的数量和配置。
    2. 加强监控:定期检查并记录各通道的监控数据,及时发现并处理异常情况。
    3. 充分利用软件工具:利用TI提供的Fusion Digital Power™软件进行配置和调试,简化设置流程。

    兼容性和支持


    - 兼容性:支持PMBus™ 1.2协议,便于与不同设备和系统的集成。
    - 技术支持:提供详细的用户指南、应用文档和技术支持资源。可以通过官方社区获取进一步的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源输入是否正常,确认所有连接正确无误。 |
    | 故障日志记录不全 | 确认非易失性内存状态正常,尝试重新启动设备。 |
    | 温度过高 | 检查散热设计是否合理,确保良好的通风环境。 |

    总结和推荐


    综合评估:
    - UCD90320是一款高性能的电源时序控制器和系统管理器,适用于需要精密管理和监控多路电源的应用场景。
    - 其强大的功能集、灵活的配置选项和优秀的技术支持使其成为众多工业和通讯领域应用的理想选择。
    推荐:
    - 强烈推荐给需要对多路电源进行精确控制和管理的工程师和技术人员。通过合理使用该产品,可以有效提升系统的稳定性和效率。

UCD90320ZWST参数

参数
应用场景 -
最大工作供电电压 3.63V
最小工作供电电压 3.15V
工作电源电流 31.4mA
最大输出电压 -
最小输出电压 -
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UCD90320ZWST厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCD90320ZWST数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCD90320ZWST UCD90320ZWST数据手册

UCD90320ZWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 145.9306
2000+ ¥ 142.2205
3000+ ¥ 138.5104
库存: 27000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 145930.6
