O3853AQDCARQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 7V 36V HTSSOP-48 贴片安装,黏合安装
供应商型号: 60Y-O3853AQDCARQ1
供应商: 云汉优选
标准整包数: 10

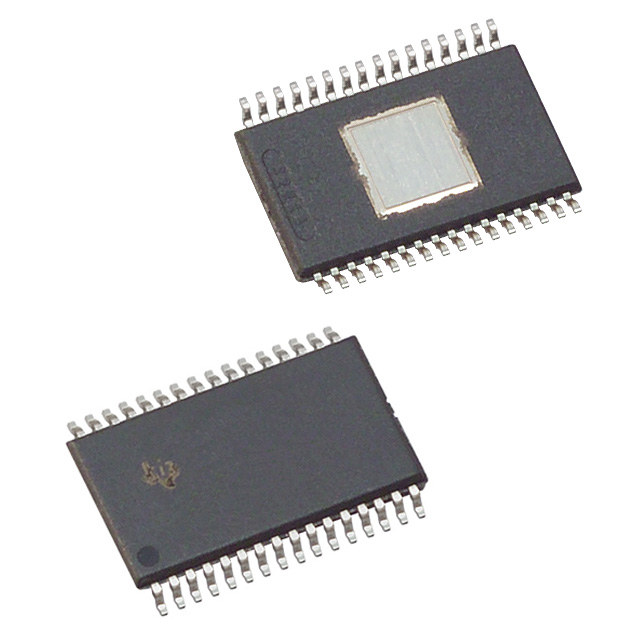

TEXAS INSTRUMENTS 电源管理芯片(PMIC) O3853AQDCARQ1

O3853AQDCARQ1概述


    产品简介


    TPS653853A-Q1 和 TPS653854A-Q1 是由德州仪器(Texas Instruments)设计的多轨电源管理集成电路,专为汽车和工业安全相关应用中的微控制器供电而设计。这些产品具有多种独特的特性,能够提供稳定可靠的电力供应,确保系统在极端条件下的正常运行。

    技术参数


    输入电压范围
    - 初始电池启动:7 至 36V
    - 功能全开:4 至 36V
    - 运行期间最小电压:2.3V
    供电轨
    - 同步升压预调节器:6V
    - 低功耗输出(LDO):
    - 5V/285mA(用于 CAN、外围设备或 ADC,1% 准确度)
    - 3.3V 或 5V/350mA(用于 MCU)
    特殊功能
    - 集成电荷泵:6V 至 11V
    - 短路到接地和电池保护
    - 转向角监测(SAM):两个信号比较器,旋转计数器,低功耗模式
    监测与保护
    - 独立的欠压和过压监控
    - 内部电压监测电路,带独立带隙参考
    - 自检功能,在启动时和外部 MCU 触发后进行
    其他特性
    - SPI 接口支持 CRC 校验
    - 错误报告通过 SPI 寄存器实现
    - 可配置跟踪模式
    - 安全状态输出,用于设备和系统的保护

    产品特点和优势


    TPS653853A-Q1 和 TPS653854A-Q1 具备多项独特功能,使其在市场上具有显著的竞争优势。这些优势包括:
    - AEC-Q100 认证:确保在汽车应用中的可靠性。
    - 高集成度:内置多个 LDO 和转换器,简化系统设计。
    - 功能性安全支持:如双核锁步架构和多种诊断功能,提升系统安全性。
    - 灵活的配置选项:可配置的跟踪模式和保护机制,适应不同应用场景的需求。

    应用案例和使用建议


    这些设备广泛应用于汽车和工业领域的安全关键型应用中,如电动助力转向系统(EPS)、电机控制和车身控制模块(BCM)。在实际应用中,应注意以下几点:
    - 选择合适的输入电压范围:根据具体应用场景选择适当的输入电压范围。
    - 优化电源路径:合理布局电路,确保电源稳定性。
    - 监测与保护:定期检查系统电压和温度,以确保系统的长期稳定运行。

    兼容性和支持


    TPS653853A-Q1 和 TPS653854A-Q1 与多种汽车级微控制器和传感器兼容。德州仪器提供了详尽的技术文档和支持资源,包括硬件设计指南、软件工具和客户支持服务,帮助用户快速上手并优化系统设计。

    常见问题与解决方案


    1. 输入电压超出范围怎么办?
    - 确保输入电压在规定的范围内(7 至 36V),否则可能导致器件损坏。
    2. 如何处理过温保护?
    - 检查散热设计,确保器件在额定温度范围内工作。必要时可增加散热片或改进散热路径。
    3. 系统在运行时突然关机怎么办?
    - 检查电源路径是否有短路或过载情况。使用监测和保护功能来诊断并解决问题。

    总结和推荐


    TPS653853A-Q1 和 TPS653854A-Q1 多轨电源管理芯片以其出色的可靠性和安全性成为汽车和工业安全应用的理想选择。其强大的功能集和灵活的配置能力,使其在复杂系统中具有广泛的应用前景。我们强烈推荐使用这些产品,特别是对于需要高度安全性和可靠性的应用场合。同时,德州仪器提供的详尽技术支持也将大大减少用户的开发难度。

O3853AQDCARQ1参数

参数
应用场景 -
最大工作供电电压 36V
最小工作供电电压 7V
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 HTSSOP-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

O3853AQDCARQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O3853AQDCARQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O3853AQDCARQ1 O3853AQDCARQ1数据手册

O3853AQDCARQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 29.4252
500+ ¥ 28.476
1000+ ¥ 27.7641
2000+ ¥ 27.2895
5000+ ¥ 26.8149
库存: 2000
起订量: 100 增量: 10
