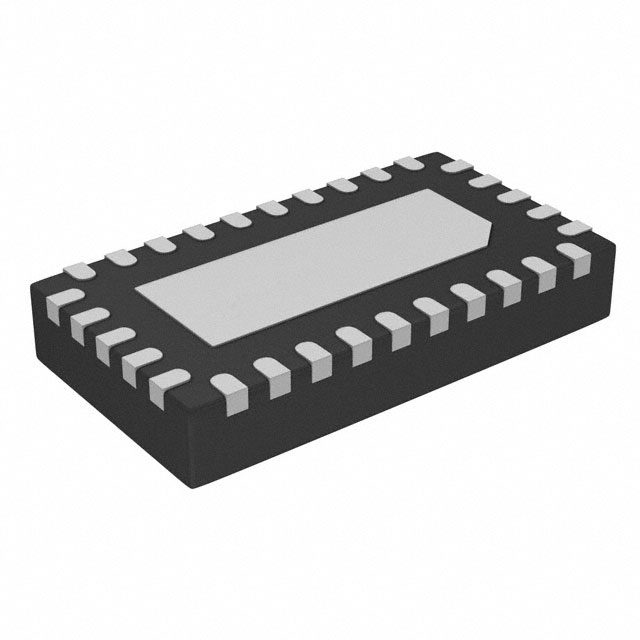

HD3SS3220IRNHR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.3V 3.3V,5V USB,Type-C 控制器 WQFN-30 贴片安装,黏合安装
供应商型号: 26M-HD3SS3220IRNHR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) HD3SS3220IRNHR

HD3SS3220IRNHR概述

    高质量文章:德州仪器(TI)HD3SS3220 USB Type-C DRP Port控制器技术综述

    1. 产品简介


    产品类型:
    HD3SS3220是一款由德州仪器(TI)生产的USB Type-C DRP端口控制器,集成了2:1超高速(SuperSpeed, SS)多路复用器(MUX),符合USB Type-C规范。
    主要功能:
    - 实现USB Type-C角色检测、线缆方向识别和USB功率传输。
    - 支持USB 3.1 Gen1和Gen2,最大速度可达10 Gbps。
    - 可配置为下行(DFP)、上行(UFP)或双角色端口(DRP)模式。
    - 内置VCONN电源供应,用于主动电缆。
    - 兼容音频和调试附件。
    应用领域:
    广泛应用于各类USB主机、设备、集线器中,如智能手机、平板电脑、笔记本电脑、移动硬盘等。

    2. 技术参数


    技术规格:
    - 工作电压范围:VDD5: 4.5 V至5.5 V;VCC33: 3.0 V至3.6 V。
    - 温度范围:工业级温度范围,介于-40℃至85℃之间。
    - 电流消耗:
    - 活动模式:0.9 mA。
    - 关闭模式:5 µA。
    - 信号差分插入损耗:-0.43 dB @ 300 kHz, -1.07 dB @ 2.5 GHz, -1.42 dB @ 5 GHz。
    - 开关传播延迟:≤ 80 ps。
    电气特性:
    - 支持多种电流模式,包括默认(900 mA)、中等(1.5 A)和高(3 A)电流模式。
    - 内部电阻匹配以确保信号完整性。
    - 支持多种控制方式,如GPIO、I²C等。

    3. 产品特点和优势


    - 多模式配置:能够灵活地切换为DFP、UFP或DRP模式,适应不同应用场景的需求。
    - 低功耗设计:在活动和关闭模式下均具有极低的电流消耗。
    - 高性能集成MUX:具备优秀的动态特性,支持高速信号传输,最小化信号衰减和抖动。
    - 强大的兼容性:支持多种USB标准及配件,提供广泛的适用性。

    4. 应用案例和使用建议


    典型应用:
    - 双角色端口(DRP):如图10所示,HD3SS3220可以设计成一个典型的DRP应用,用于实现USB Type-C接口的双向通信。通过配置适当的外部电阻值(如100 nF AC耦合电容、200 kΩ拉高电阻等),可以轻松实现系统的设计和调试。
    - 上行端口(UFP):见图12,UFP设计时需考虑系统输入电压(SystemVBUS)和外部电阻(如900 KΩ VBUSDET外接电阻)。
    使用建议:
    - 设计注意事项:确保电源供应稳定(VDD5 >= 5 V),并遵循推荐的布局和布线准则,如保持高速信号走线长度一致、适当调整差分信号间距以减少串扰等。
    - 软件编程:通过I²C或GPIO接口进行灵活的控制和状态监测,实现对设备状态的有效管理。

    5. 兼容性和支持


    - 兼容性:适用于各种符合USB Type-C规范的电缆、适配器和设备。
    - 技术支持:提供详细的文档、开发工具和社区资源支持,帮助用户快速实现产品设计和部署。

    6. 常见问题与解决方案


    - 问题1:无法检测到正确的电流模式。
    - 解决方案:检查CURRENTMODE引脚的外部电阻值是否正确连接。
    - 问题2:设备进入死电池模式。
    - 解决方案:确认VDD5供电正常,重新初始化设备。
    - 问题3:设备无法切换到DRP模式。
    - 解决方案:确保PORT引脚没有被误拉低或拉高,保持浮动状态。

    7. 总结和推荐


    HD3SS3220作为一款高性能的USB Type-C DRP端口控制器,以其灵活的配置选项、出色的信号处理能力和广泛的兼容性,在众多USB应用场合中表现出色。尤其适用于需要支持USB 3.1和Type-C规格的设备设计,是目前市场上值得推荐的产品。无论是开发新型USB主机、设备还是集线器,HD3SS3220都能提供可靠的技术支持和优异的性能表现。

HD3SS3220IRNHR参数

参数
最小工作供电电压 3.3V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 USB,Type-C 控制器
最大工作供电电压 3.3V,5V
4.6mm(Max)
2.6mm(Max)
750μm(Max)
通用封装 WQFN-30
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
