UCC28070PWR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 300mV 11.2V 7V 21V TSSOP-20 贴片安装
供应商型号: 26M-UCC28070PWR
供应商: 云汉优选
标准整包数: 1

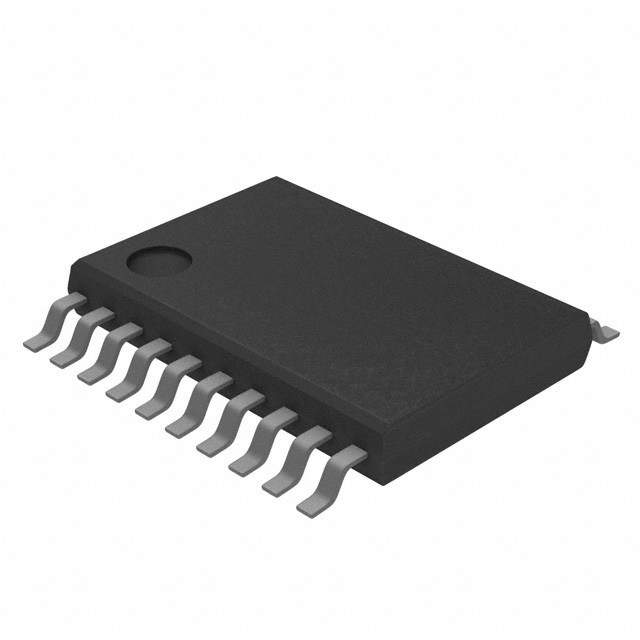

TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCC28070PWR

UCC28070PWR概述

    UCC28070 Interleaving Continuous Conduction Mode PFC Controller

    1. 产品简介


    UCC28070 是一款先进的功率因数校正(PFC)控制器,集成了两个相位差为180度的脉宽调制器(PWM)。该设备主要用于提高电源效率和减少传导EMI(电磁干扰),广泛应用于高效率服务器和桌面电源供应、电信整流器以及白色家电和工业设备等领域。

    2. 技术参数


    - 输入电压范围: 12V至21V
    - 输出频率范围: 30kHz至300kHz
    - 最大占空比: 可编程
    - 峰值电流限制: 可编程
    - 电压放大器输出: 0V至5.2V
    - 电流感应输入: 0V至3.6V
    - 门驱动输出: ±0.75A
    - 保护功能: 包括输出过压检测、可编程峰值电流限制、欠压锁定和开环保护

    3. 产品特点和优势


    - 交错式平均电流模式PWM控制: 自动进行电流匹配,提高了系统稳定性。
    - 高级电流合成器电流感应: 提供卓越的效率。
    - 线性乘法器输出: 内部量化电压反馈校正,实现了接近单位功率因数(PF)。
    - 可编程频率: 范围从30kHz到300kHz。
    - 软启动功能: 缓慢启动,减少了瞬时冲击。
    - 频率抖动: 提升了EMI性能。

    4. 应用案例和使用建议


    - 高效率服务器和桌面电源供应: 通过降低输入和输出纹波电流,提高了电源的整体效率。
    - 电信整流器: 有效减少电磁干扰。
    - 白色家电和工业设备: 提供稳定、低失真输入电流,提升了系统的可靠性。
    使用建议:
    - 在设计电源电路时,确保合适的电流感应电阻连接。
    - 设置合适的峰值电流限制以防止过载。
    - 遵循推荐的布局指南,确保良好的散热性能。

    5. 兼容性和支持


    - 兼容性: 与各种标准PWM接口兼容。
    - 支持和服务: 提供详细的文档和技术支持,包括样片购买、工具和软件下载等。

    6. 常见问题与解决方案


    - Q: 如何设置峰值电流限制?
    - A: 使用外部电阻分压网络连接到VREF引脚来设置电压阈值。

    - Q: 如何启用软启动功能?
    - A: 将一个电容连接到SS引脚上即可实现软启动。
    - Q: 如何禁用频率抖动?
    - A: 将CDR引脚连接到VREF引脚即可禁用频率抖动。

    7. 总结和推荐


    UCC28070 是一款高效且多功能的PFC控制器,具有出色的性能和广泛的适用性。其独特的功能如交错式PWM控制、高级电流合成器和可编程频率使其在市场上具备强大的竞争力。我们强烈推荐在需要高效率和低EMI的应用中使用这款产品。

UCC28070PWR参数

参数
应用场景 -
最大工作供电电压 21V
最小工作供电电压 11.2V
工作电源电流 -
最大输出电压 7V
最小输出电压 300mV
6.6mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

UCC28070PWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28070PWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCC28070PWR UCC28070PWR数据手册

UCC28070PWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.257
10+ ¥ 4.1435
50+ ¥ 4.0247
100+ ¥ 3.9134
500+ ¥ 3.7704
1000+ ¥ 3.6973
库存: 8816
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 4.25
