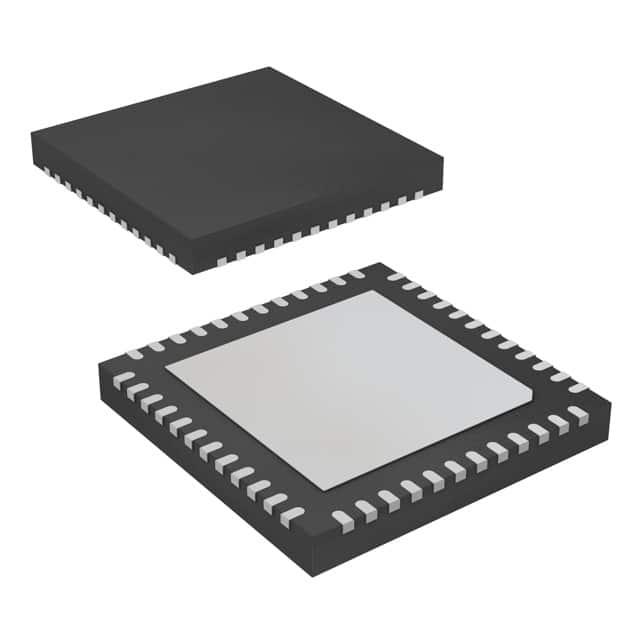

O917A133TRGZRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 700mV 3.15V 3.3V 5.25V DRA72x,TDA3x,DRA76xP,DRA77xP,TDA2Px QFN 黏合安装
供应商型号: O917A133TRGZRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) O917A133TRGZRQ1

O917A133TRGZRQ1概述


    产品简介


    TPS65917-Q1 电源管理单元 (PMU) 是一款高性能、适用于汽车应用的电源管理芯片。它集成了多种电源管理功能,包括多个低压降 (LDO) 线性稳压器和降压开关模式电源 (SMPS) 稳压器。此 PMU 主要用于汽车信息娱乐系统、汽车高级驾驶员辅助系统 (ADAS)、汽车数字集群、汽车导航系统等场合。通过其先进的电源管理和监控功能,TPS65917-Q1 可确保稳定可靠的电源供应,提升系统的整体性能和可靠性。

    技术参数


    - 工作环境温度范围: -40℃ 至 +105℃
    - 输入电压范围: 3.135V 至 5.25V
    - 输出电压范围:
    - 五个 LDO 稳压器:0.9V 至 3.3V(步长为 50mV)
    - 五个 SMPS 稳压器:0.7V 至 3.3V(步长为 10mV 或 20mV)
    - 电流性能:
    - 两个 LDO 稳压器:300mA(可切换到旁路模式)
    - 一个 LDO 稳压器:100mA(带低噪声模式,最高 50mA)
    - 另外两个 LDO 稳压器:200mA
    - 两个 SMPS 稳压器:3.5A(单相)或 7A(双相配置)
    - 三个 SMPS 稳压器:3A、2A 和 1.5A
    - 控制接口:
    - 串行外设接口 (SPI)
    - 两个 I²C 接口
    - 其他特性:
    - 短路保护功能
    - 温度监控(高温报警和热关断)
    - 电源序列控制
    - 支持 Eco-mode,可提供最高 5mA 电流
    - 12 位 ∑-Δ 通用模数转换器 (GPADC)

    产品特点和优势


    TPS65917-Q1 以其广泛的输入和输出电压范围、高电流能力和多样化的控制接口脱颖而出。它还提供了多个具有短路保护和温度监控功能的 LDO 和 SMPS 稳压器,以确保系统的稳定运行。此外,通过 Eco-mode 和动态电压调节功能,可以显著提高能效,减少功耗,适合对功耗敏感的应用。其先进的电源序列控制功能使其在汽车和其他严苛环境中得到广泛应用,增强了系统的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    TPS65917-Q1 在汽车信息娱乐系统中得到了广泛应用。例如,在汽车导航系统中,它可以为车载处理器、触摸屏显示器、音频设备等提供稳定的电源。在 ADAS 系统中,它确保了各种传感器和处理单元的电源供应,提高了系统的整体性能和响应速度。
    使用建议
    1. 环境适应性: 在安装和使用 TPS65917-Q1 时,需确保其工作环境温度不超过 105℃。建议在高温环境下增加散热片或冷却装置。
    2. 电源稳定性: 由于 TPS65917-Q1 支持多种控制接口,建议选择合适的控制方式(如 SPI 或 I²C),以确保电源的高效和稳定供应。
    3. 能效优化: 在系统负载较低时,启用 Eco-mode 可有效降低功耗,延长电池寿命。

    兼容性和支持


    TPS65917-Q1 与 SPI 和 I²C 接口兼容,这使得它能够轻松集成到现有的系统中。此外,制造商提供了详尽的技术文档和工具,以及社区支持,方便用户快速上手并解决问题。

    常见问题与解决方案


    1. 问题: 在使用过程中,出现系统重启或死机。
    - 解决方案: 检查电源输入电压是否稳定,确保无电压波动。此外,检查 SPI 或 I²C 通信是否正常,是否有通信错误。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查输出滤波电容是否正确安装,确保电容容量和耐压值符合要求。同时,检查负载是否过大,适当调整负载。
    3. 问题: 温度过高。
    - 解决方案: 检查散热设计是否合理,增加散热片或风扇。检查是否有其他元件发热严重,影响 TPS65917-Q1 的散热效果。

    总结和推荐


    TPS65917-Q1 是一款功能强大且高度集成的电源管理单元,适用于汽车领域的多种复杂应用场景。其卓越的性能、广泛的工作温度范围和多种保护机制使其在市场上具有很强的竞争优势。总体而言,TPS65917-Q1 无论是从技术参数还是实际应用来看,都是一款值得推荐的优秀产品。

O917A133TRGZRQ1参数

参数
最小输出电压 700mV
应用场景 DRA72x,TDA3x,DRA76xP,DRA77xP,TDA2Px
最大工作供电电压 5.25V
最小工作供电电压 3.15V
工作电源电流 -
最大输出电压 3.3V
7.15mm(Max)
7.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

O917A133TRGZRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O917A133TRGZRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O917A133TRGZRQ1 O917A133TRGZRQ1数据手册

O917A133TRGZRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
