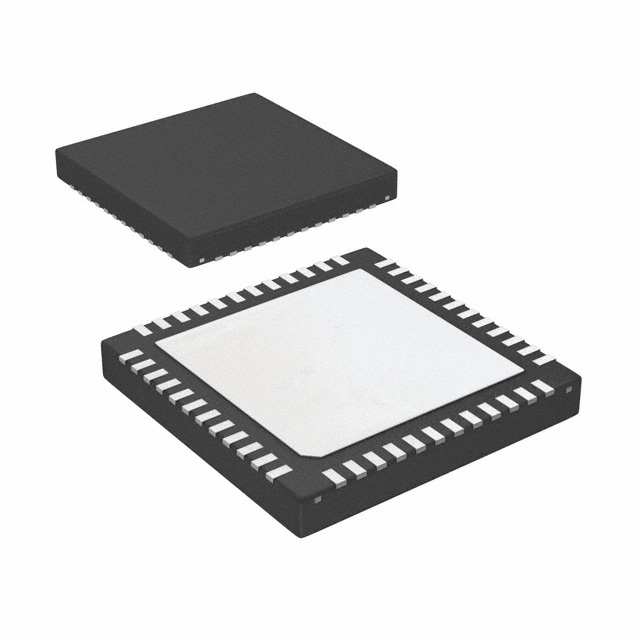

LP3910SQ-AK/NOPB

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 30μA 2.5V 6V 手持/移动设备 QFN 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: LP3910SQ-AK/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) LP3910SQ-AK/NOPB

LP3910SQ-AK/NOPB概述


    产品简介


    LP3910是一款电源管理集成电路(PMIC),特别为基于硬盘的便携式媒体播放器设计。它集成了两个低压差线性稳压器(LDO)、两个集成型高效降压转换器(Buck)、一个宽负载范围的降压-升压转换器(Buck-Boost)、一个4通道8位双斜率模拟数字转换器(ADC)、一个全速率锂离子或锂聚合物电池充电器等,适用于硬驱动器式媒体播放器、便携式游戏机、导航设备等领域。

    技术参数


    - 输出电压:
    - LDO1:用于通用应用程序
    - LDO2:用于低噪声模拟应用程序
    - 电流输出:
    - 100mA 到 1000mA 的全速率充电电流
    - 4.1V、4.2V 或 4.38V 的电池终止电压
    - 输入电压范围:
    - CHGDET:4.5V 至 6V
    - USBPWR:4.35V 至 6V
    - VIN1, VIN2, VIN3, VIN4, VDD1, VDD2, VDD3:2.5V 至 6V
    - 工作温度范围:
    - 结温 (TJ):-40°C 至 125°C
    - 环境温度 (TA):-40°C 至 85°C
    - 存储温度范围:
    - 存储温度 (Tstg):-45°C 至 150°C
    - 封装尺寸:
    - 6mm × 6mm × 0.8mm 48针WQFN封装

    产品特点和优势


    LP3910的主要优势在于其高效率的降压转换器(Buck)和宽负载范围的降压-升压转换器(Buck-Boost)。它还具有多种先进的电池管理功能,如电池温度测量、反向电流阻断、电池电压连续监控、过电流保护和10小时安全计时。此外,通过400kHz I2C兼容接口进行编程,使其易于配置和调试,特别适合需要精确管理和监控电源的应用场合。

    应用案例和使用建议


    LP3910在便携式媒体播放器、游戏机、导航设备等多种应用中均有使用。为了优化这些应用,建议遵循以下建议:
    - 在设计电路板时,确保正确连接所有电源引脚,以实现最佳性能。
    - 使用适当的电容和其他无源元件,确保系统稳定性和可靠性。
    - 使用内部FET和外部组件合理设计充电路径,避免因电流过大导致的热失控。

    兼容性和支持


    LP3910与常见的USB适配器和电池充电标准兼容。TI(德州仪器)提供技术支持和社区资源,用户可以访问文档和支持页面,以获取更详细的使用说明和技术支持。此外,用户可以通过联系当地的TI销售代表获得特定选项的支持。

    常见问题与解决方案


    根据技术手册,用户可能会遇到的一些常见问题及其解决方案包括:
    - 问题:充电速度慢。
    - 解决方案: 检查USBPWR引脚是否已正确连接到高电流USB适配器,确保电流限制设置适当。
    - 问题:充电指示灯异常。
    - 解决方案: 检查VBATT1, VBATT2, VBATT3引脚连接是否正确,确保没有短路或其他故障。
    - 问题:系统重置。
    - 解决方案: 检查ONOFF引脚配置是否正确,确保没有外部干扰导致系统重置。

    总结和推荐


    LP3910是一款高度集成且功能丰富的电源管理芯片,特别适用于便携式媒体播放器和相关设备。其高效率、多功能性和易用性使其在市场上具有很强的竞争力。综上所述,强烈推荐LP3910作为便携式设备电源管理的最佳选择之一。

LP3910SQ-AK/NOPB参数

参数
工作电源电流 30μA
最大输出电压 -
最小输出电压 -
应用场景 手持/移动设备
最大工作供电电压 6V
最小工作供电电压 2.5V
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
