O9039A389IZWSRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: Power Management Multi-Channel IC to Automotive 169-Pin NFBGA T/R
供应商型号: O9039A389IZWSRQ1
供应商: 国内现货
标准整包数: 1

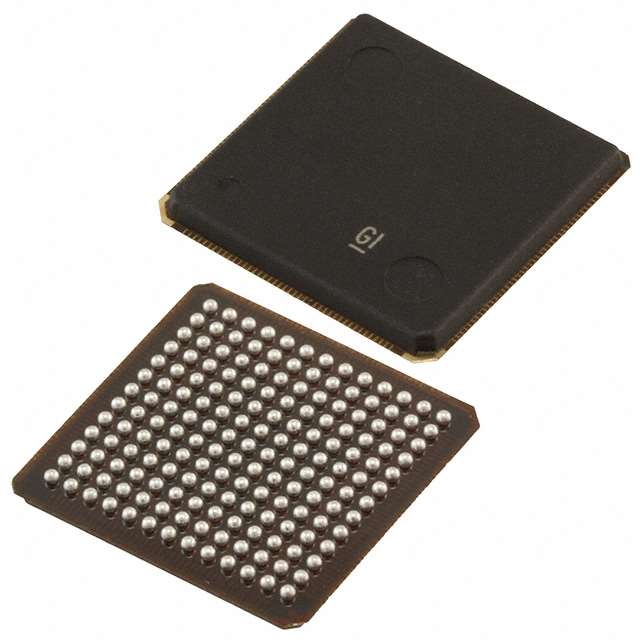

TEXAS INSTRUMENTS 电源管理芯片(PMIC) O9039A389IZWSRQ1

O9039A389IZWSRQ1概述

    TPS659038-Q1 和 TPS659039-Q1 汽车电源管理单元(PMU)技术手册

    1. 产品简介


    TPS659038-Q1 和 TPS659039-Q1 是由德州仪器(Texas Instruments)生产的集成式电源管理集成电路(PMIC),专为汽车应用设计。它们集成了多个开关模式电源供应(SMPS)调节器和低压差线性稳压器(LDO),旨在为处理器、内存和其他车载电子设备提供高效可靠的电源管理。

    2. 技术参数


    TPS659038-Q1 和 TPS659039-Q1 的关键技术规格如下:
    - 电源范围:系统电压范围为 3.135 V 至 5.25 V。
    - 温度等级:AEC-Q100 认证,温度等级 3:-40°C 至 85°C。
    - ESD 分类:HBM 级别 2,CDM 级别 C3。
    - SMPS 调节器:7 个开关模式电源供应(SMPS)调节器,支持最高 9 A 输出电流,配置灵活,包括双相和三相配置。
    - LDO 调节器:TPS659038-Q1 包含 11 个 LDO 调节器,TPS659039-Q1 包含 6 个 LDO 调节器,可提供高达 300 mA 的输出电流。
    - 时钟管理:包含 16 MHz 晶体振荡器和 32 kHz RC 振荡器,支持快速启动。
    - 电源控制:支持 OTP(一次编程)配置的电源上电和下电序列。
    - 通信接口:SPI 和 I²C 接口,支持电压调节和资源配置。

    3. 产品特点和优势


    TPS659038-Q1 和 TPS659039-Q1 的主要优势在于:
    - 高集成度:集成了多种电源管理和监控功能,简化了设计复杂度。
    - 高可靠性:通过 AEC-Q100 认证,适用于严苛的汽车环境。
    - 高效率:支持双相和三相配置,提高了功率密度和效率。
    - 灵活性:可通过 OTP 配置电源序列,支持多种电源管理需求。
    - 低功耗:硬件和软件控制的 ECO 模式支持低至 15 µA 的静态电流消耗。

    4. 应用案例和使用建议


    这些 PMIC 适用于多种汽车应用,例如:
    - 车载信息娱乐系统
    - 数字仪表盘
    - 传感器融合
    使用建议:
    - 在设计电路板布局时,遵循德州仪器的建议指南,以确保最佳的散热和信号完整性。
    - 考虑到 LDO 和 SMPS 的输出电容要求,适当选择合适的电容器件。
    - 使用外部晶振可以实现快速启动,但要确保晶振质量和连接的稳定性。

    5. 兼容性和支持


    - 兼容性:TPS659038-Q1 和 TPS659039-Q1 可与其他符合 I²C 和 SPI 协议的设备兼容。
    - 支持:德州仪器提供了丰富的技术支持文档,包括应用笔记、参考设计和社区论坛,帮助用户解决设计过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:LDO 输出电压不稳定。
    - 解决方案:检查外部电容值是否符合推荐值,并确认输出电容的质量。
    - 问题:电源上电顺序不正确。
    - 解决方案:根据 OTP 配置文件重新编程电源上电序列,确保符合应用需求。
    - 问题:过流保护误触发。
    - 解决方案:检查负载是否正常,确认电流检测电阻的设置。

    7. 总结和推荐


    TPS659038-Q1 和 TPS659039-Q1 以其高集成度、高可靠性和灵活的电源管理功能,非常适合汽车电子系统的电源管理。德州仪器提供的丰富支持资源也为用户的开发和维护提供了极大的便利。因此,强烈推荐在汽车电子项目中采用这款 PMIC。

    以上是对 TPS659038-Q1 和 TPS659039-Q1 的详细技术手册解析,希望对您的设计和应用有所帮助。

O9039A389IZWSRQ1参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
长*宽*高 900μm(高度)
通用封装 BGA
安装方式 黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

O9039A389IZWSRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O9039A389IZWSRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O9039A389IZWSRQ1 O9039A389IZWSRQ1数据手册

O9039A389IZWSRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
