O917A130TRGZRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 700mV 3.135V 3.3V 5.25V DRA72x,TDA3x,DRA76xP,DRA77xP,TDA2Px QFN 贴片安装,黏合安装
供应商型号: O917A130TRGZRQ1
供应商: 国内现货
标准整包数: 1000

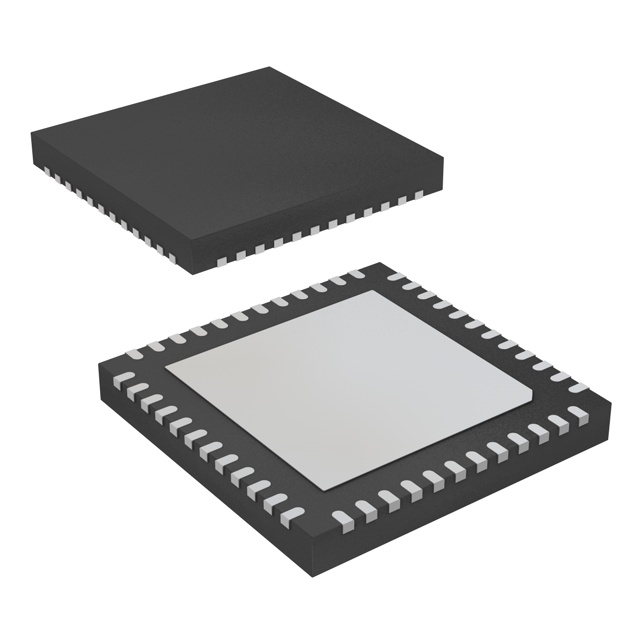

TEXAS INSTRUMENTS 电源管理芯片(PMIC) O917A130TRGZRQ1

O917A130TRGZRQ1概述

    TPS65917-Q1 Power Management Unit (PMU) for Processor

    1. 产品简介


    TPS65917-Q1 是一款为处理器设计的电源管理单元(PMU),特别适用于汽车电子系统。该产品集成了五个可配置的降压转换器和五个低压差线性稳压器(LDO),能够提供强大的电源管理和监控功能。主要应用于汽车数字集群、高级驾驶员辅助系统(ADAS)和导航系统等。

    2. 技术参数


    - 系统电压范围:3.135 V 至 5.25 V
    - 低功耗特性:
    - 关机模式下功耗:20 μA
    - 睡眠模式下功耗:90 μA(两个SMPS活动)
    - 输出能力:
    - 五路降压开关型电源供应(SMPS)调节器:
    - 输出范围:0.7 V 至 3.3 V
    - 双相位配置下的最大输出电流:7 A
    - 其他输出电流能力:3 A、2 A 和 1.5 A
    - 低压差线性稳压器(LDO):
    - 输出范围:0.9 V 至 3.3 V
    - 两个LDO具备300 mA的能力,且具有旁路模式
    - 温度监控:高温度警告和热关机功能
    - 功率序列控制:通过OTP编程实现

    3. 产品特点和优势


    TPS65917-Q1 的核心优势在于其高度集成化的设计和多功能性。它支持动态电压缩放(DVS)控制和输出电流测量,能够灵活应对不同系统的供电需求。同时,其低功耗特性和广泛的输出能力使其在各种汽车应用中表现出色。

    4. 应用案例和使用建议


    TPS65917-Q1 广泛应用于汽车领域,例如数字仪表盘、高级驾驶辅助系统(ADAS)和导航系统。在实际应用中,应注意其系统电压范围限制,并确保外部时钟同步以提升EMC性能。此外,在设计布局时,需考虑散热和噪声性能。

    5. 兼容性和支持


    TPS65917-Q1 支持多种通信接口,如SPI和I²C,便于与其他电子设备连接。厂商提供了详尽的技术文档和社区支持,有助于用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:电源不稳定
    解决方案:检查系统电压范围,确保符合规定的工作条件。
    - 问题2:功耗过高
    解决方案:根据需求调整电源模式,利用睡眠模式减少功耗。
    - 问题3:温度异常
    解决方案:确保良好的散热设计,并启用温度监控功能。

    7. 总结和推荐


    综上所述,TPS65917-Q1 在汽车电子领域展现出了强大的性能和可靠性。它集成了多种先进的电源管理功能,能够满足复杂系统的需求。推荐在需要高性能电源管理的汽车电子系统中使用此产品。

O917A130TRGZRQ1参数

参数
最大工作供电电压 5.25V
最小工作供电电压 3.135V
工作电源电流 -
最大输出电压 3.3V
最小输出电压 700mV
应用场景 DRA72x,TDA3x,DRA76xP,DRA77xP,TDA2Px
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

O917A130TRGZRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O917A130TRGZRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O917A130TRGZRQ1 O917A130TRGZRQ1数据手册

O917A130TRGZRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 45.9846
2000+ ¥ 44.8155
3000+ ¥ 43.6464
库存: 13000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 45984.6
