TPS2151IPWP

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 85μA 4.1V 5.5V USB,外设 HTSSOP-14 贴片安装
供应商型号: TPS2151IPWP
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS2151IPWP

TPS2151IPWP概述


    产品简介


    TPS2140/41/50/51 是一款集成了双电流限制开关和可调低功耗(LDO)稳压器的USB 1.0和2.0规范兼容IC。此芯片主要用于高功率USB外设供电管理和调节,能够实现精确的电压调整和过载保护功能。

    技术参数


    主要特性:
    - 集成的双电流限制开关:允许设备在高输出电容情况下仍能控制浪涌电流。
    - 低功耗调节器(LDO):提供250mA的最大输出电流和325mA的典型电流限制。
    - 电源管理解决方案:适用于多种高功率USB外设,如ADSL调制解调器、数码相机、ZIP驱动和扬声器等。
    - 输入电压范围:LDO和开关的输入电压范围为2.7V到5.5V,输出电压范围为0.9V到3.3V。
    - 电流限制:具有40mΩ(典型值)的高侧MOSFET和双重电流限制。
    - 低功耗:在典型条件下,供应电流为85µA,待机电流为5µA。
    - 温度范围:工作环境温度范围为-40°C到+85°C。
    推荐操作条件:
    - 输入电压:2.7V到5.5V
    - 输出电流:最大600mA(开关),最大250mA(LDO)
    - 工作温度:-40°C到+110°C
    - 功率消耗:在典型工作状态下,总功耗不超过650mW

    产品特点和优势


    TPS2140/41/50/51 集成的双电流限制功能使其能够有效控制启动时的浪涌电流,防止因电容充电过快而导致的过载。另外,该器件具备高效的电源管理能力,能够在不同负载条件下稳定输出,同时保持极低的静态功耗。此外,独特的高侧MOSFET设计使该器件在紧凑的空间内提供了高可靠性的电力传输。

    应用案例和使用建议


    应用案例:
    TPS2140/41/50/51 最适合用于高功率USB外设。例如,它可以为ADSL调制解调器、数字相机、ZIP驱动器以及扬声器等提供稳定的电源管理解决方案。同时,它在数字信号处理器(DSP)的供电管理中也有广泛应用,例如在3.3V电压下运行时,可以通过LDO输出不同的核心和I/O电压。
    使用建议:
    在使用过程中,需要注意输入电压的范围和负载电流,以避免超过芯片的最大额定值。在进行电路设计时,确保外部元件的选择符合器件的要求,特别是在处理大容量电容和高输出电流的情况下。对于高功耗的应用,需要特别注意散热问题,确保温度不超过器件的工作温度范围。

    兼容性和支持


    TPS2140/41/50/51 支持多种电源电压,可以方便地与不同的电源管理系统兼容。TI提供详细的文档和支持,包括应用笔记、设计指南和故障排除文档,以帮助用户快速有效地开发和部署基于该器件的系统。

    常见问题与解决方案


    - 问题1:如何设置LDO的输出电压?
    解决方案:通过调整连接在LDOOUT和GND之间的电阻分压器,可以改变LDO的输出电压。

    - 问题2:当输出电流超过限定值时会发生什么?
    解决方案:芯片内置的电流限制电路会在检测到过载时降低电流,以避免损害设备。

    - 问题3:在何种情况下会触发热关断?
    解决方案:当器件内部温度超过预定阈值时,热关断机制会被激活,以保护设备免受过热损害。

    总结和推荐


    TPS2140/41/50/51 是一款功能强大且可靠的USB高功率外设电源管理解决方案,它具备出色的电源转换效率和精准的电压调节能力。对于需要高精度和稳定性的应用,尤其是高功率USB外设和DSP应用,这款器件是一个理想的选择。总之,鉴于其卓越的技术性能和广泛的应用范围,强烈推荐此产品用于高功率USB外设的设计中。

TPS2151IPWP参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.1V
工作电源电流 85μA
最大输出电压 -
最小输出电压 -
应用场景 USB,外设
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)

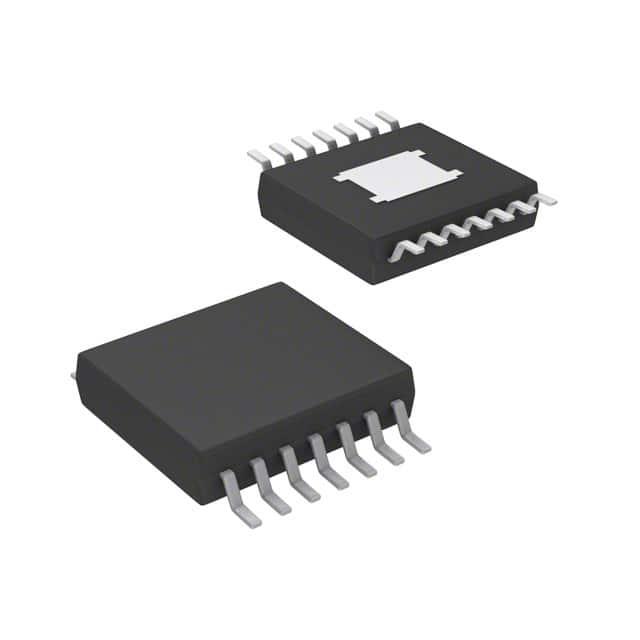

通用封装 HTSSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 管装

TPS2151IPWP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS2151IPWP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS2151IPWP TPS2151IPWP数据手册

TPS2151IPWP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.6284
3000+ ¥ 18.174
6000+ ¥ 17.5682
库存: 16397
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 18628.4
