TWL6032A2BEYFFT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA 2.5V 4.8V 手持式/移动设备,OMAP™ DSBGA-155 贴片安装,黏合安装
供应商型号: TWL6032A2BEYFFT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TWL6032A2BEYFFT

TWL6032A2BEYFFT概述

    TWL6032 全集成电源管理芯片技术手册

    产品简介


    TWL6032 是一款由德州仪器(Texas Instruments)生产的全集成电源管理集成电路(PMIC),适用于由可充电电池供电的应用场合。这款芯片集成了五路高效降压转换器、九路低压差线性稳压器(LDO)、一个实时时钟(RTC)、USB On-The-Go(OTG)模块以及多个其他功能。TWL6032 主要应用于智能手机、便携式媒体播放器、平板电脑、手持导航系统和游戏手持设备等场景。

    技术参数


    - 降压转换器:五个高效降压转换器,其中一路3MHz,输出电压范围为0.6V至2.1V,最大电流为5.0A;另一路6MHz,输出电压范围为0.6V至2.1V,最大电流为2.5A;其余三路6MHz,输出电压范围为0.6V至2.1V,最大电流为1.1A。
    - LDO 稳压器:九路低压差线性稳压器,其中六路输出电压范围为1.0V至3.3V,最大电流为0.2A;一路最大电流为50mA,用于电池或预调节电源;两路分别为1.0V至3.3V和3.3V固定输出,最大电流分别为50mA和100mA。
    - USB OTG 模块:具备ID检测、辅助充电适配器(ACA)检测和支持附件检测协议(ADP)等功能。
    - 其他功能:内置12位Sigma-Delta模数转换器(ADC),13位库仑计,充电指示灯驱动,电池监测,安全定时器和复位控制等。

    产品特点和优势


    - 高度集成:TWL6032将多种电源管理功能集成在一个芯片上,减少了外部元件数量,简化了设计并降低了成本。
    - 灵活配置:通过内部一次性编程(OTP)内存,可以自由设置启动和关机序列,适应不同的应用场景。
    - 低功耗:在BACKUP状态下的电流消耗仅为8μA,在SLEEP状态下为110μA(两个DC-DC转换器工作时)。
    - 高可靠性:具备输入/输出过压保护和热保护功能,确保在极端条件下的可靠运行。

    应用案例和使用建议


    - 移动设备:TWL6032广泛应用于智能手机和平板电脑,这些设备通常需要多路电源输出来满足不同的组件需求。例如,显示屏和处理器需要稳定的电压供应,而音频输出和传感器则需要独立的电源。
    - 智能穿戴设备:在智能手表和其他可穿戴设备中,TWL6032可以通过提供高效且紧凑的电源解决方案来延长电池寿命。
    - 使用建议:在设计应用电路时,应确保每个输出电压的负载要求得到满足。对于关键组件,如处理器核心和LCD显示器,建议采用独立的LDO稳压器以确保稳定供电。

    兼容性和支持


    - 兼容性:TWL6032与大多数主流微控制器和处理器兼容,尤其是那些需要多功能电源管理的应用。
    - 支持:德州仪器提供了详尽的技术文档和在线支持,包括详细的开发工具和技术论坛,帮助用户解决各种问题。

    常见问题与解决方案


    - 问题1:启动时无法正常输出电压。
    - 解决方案:检查OTP内存设置,确保启动序列正确无误。
    - 问题2:USB OTG功能异常。
    - 解决方案:确认ID检测和ACA检测是否正确配置,尝试更新软件驱动程序。
    - 问题3:电池充电时间长。
    - 解决方案:检查充电路径中的电阻和电容值,确保电流限制符合标准。

    总结和推荐


    TWL6032凭借其高度集成的设计、灵活的配置和优秀的性能,非常适合于多种便携式设备的应用。无论是智能手机还是智能穿戴设备,TWL6032都能提供稳定可靠的电源管理解决方案。德州仪器的支持服务也使其成为一个值得信赖的选择。综上所述,强烈推荐在需要高性能电源管理的项目中使用TWL6032。

TWL6032A2BEYFFT参数

参数
工作电源电流 20μA
最大输出电压 -
最小输出电压 -
应用场景 手持式/移动设备,OMAP™
最大工作供电电压 4.8V
最小工作供电电压 2.5V
5.39mm(Max)
5.24mm(Max)
330μm(Max)

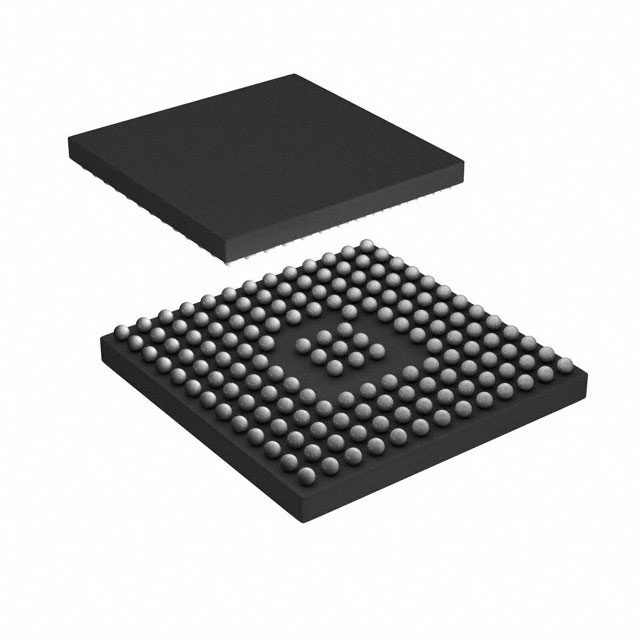

通用封装 DSBGA-155
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TWL6032A2BEYFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TWL6032A2BEYFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TWL6032A2BEYFFT TWL6032A2BEYFFT数据手册

TWL6032A2BEYFFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 50.9642
2000+ ¥ 49.6685
3000+ ¥ 48.3728
库存: 2000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 50964.2
