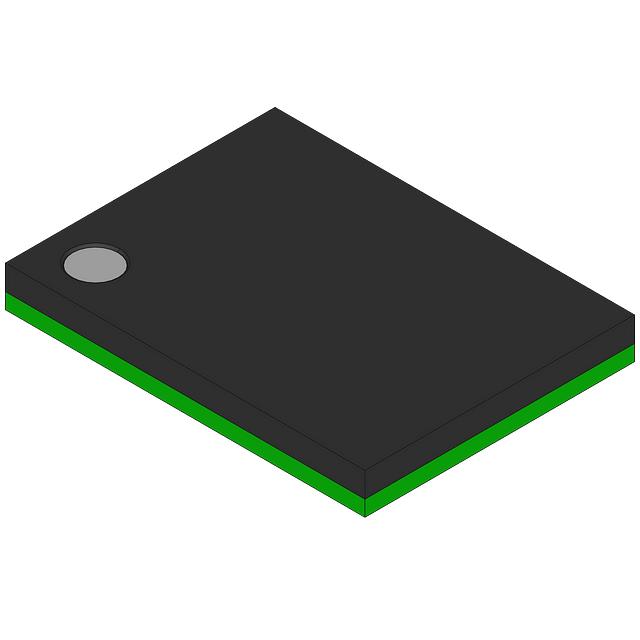

TCA6416AZQSR REEL

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: CY-TCA6416AZQSR REEL
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS I/O扩展器 TCA6416AZQSR REEL

TCA6416AZQSR REEL概述

    # TCA6416A 技术手册解析

    1. 产品简介


    产品类型
    TCA6416A 是一款低电压16位 I²C 和 SMBus 输入/输出(I/O)扩展器,提供电压电平转换和通用输入/输出(GPIO)扩展功能。
    主要功能
    - 支持 I²C 协议,实现并行端口扩展。
    - 工作电压范围:1.65V 至 5.5V。
    - 支持双向电压电平转换,兼容 1.8V、2.5V、3.3V 和 5V 系统。
    - 低功耗设计,待机电流消耗仅为 3 μA。
    - 具备复位输入和中断输出功能。
    应用领域
    - 服务器
    - 路由器(电信交换设备)
    - 个人电脑
    - 游戏机等消费类电子产品
    - 工业自动化设备
    - GPIO 有限处理器的产品

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 1.65V 至 5.5V |
    | 输入/输出电压电平转换 | 支持 1.8V、2.5V、3.3V、5V |
    | 输入/输出数量 | 16 个 GPIO |
    | 最大时钟频率 | 快速模式下 400 kHz |
    | 复位输入 | 支持硬件复位 |
    | 中断输出 | 支持中断信号 |
    | 电源模式 | 支持两种模式:操作模式和待机模式 |
    | 待机电流 | 3 μA |
    | 热阻抗 | RθJA:108.8°C/W |

    3. 产品特点和优势


    - 多功能集成:集成了电压电平转换、复位输入、中断输出及配置寄存器等功能。
    - 低功耗设计:待机电流仅 3 μA,适用于电池供电设备。
    - 广泛的电压支持:可兼容多种电压平台,提升系统灵活性。
    - 高可靠性:具备强大的静电放电保护(ESD),符合 JESD 22 标准。
    - 快速响应:支持高达 400 kHz 的 I²C 总线时钟频率。
    - 灵活配置:通过硬件地址引脚,可在同一总线上连接两个 TCA6416A 设备。

    4. 应用案例和使用建议


    应用案例
    - 在服务器中,用于扩展外围设备的 GPIO 功能。
    - 在路由器中,通过 GPIO 接口控制多个传感器或 LED 指示灯。
    - 在消费类电子产品中,作为扩展芯片以增加设备的输入/输出能力。
    使用建议
    1. 电源管理:确保 VCCI 和 VCCP 的电压匹配设备需求,避免过压或欠压情况。
    2. 信号完整性:在高速数据传输时,使用适当的上拉电阻以减少信号衰减。
    3. 热管理:对于高功耗场景,需要良好的散热设计,优先选择 QFN 封装以提高热传导效率。

    5. 兼容性和支持


    兼容性
    - 支持 I²C 和 SMBus 协议。
    - 可与其他支持 I²C 或 SMBus 的主控芯片无缝协作。
    厂商支持
    - 提供详尽的技术文档和参考设计。
    - 提供在线技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常工作 | 检查电源电压是否在允许范围内 |
    | 输出状态异常 | 检查配置寄存器设置是否正确 |
    | 中断信号未触发 | 确认中断引脚连接正确且无短路现象 |
    | 设备功耗过高 | 检查是否有不必要的输入处于高电平状态 |

    7. 总结和推荐


    综合评估
    TCA6416A 是一款高性能、多功能的 I²C 和 SMBus 扩展器,广泛适用于各种复杂的应用场景。其低功耗设计和高可靠性使其成为嵌入式系统的理想选择。
    推荐结论
    强烈推荐 TCA6416A 用于需要 GPIO 扩展和电压电平转换的场合。无论是消费类电子产品还是工业级应用,该芯片都能提供卓越的表现和可靠的性能。

    如需进一步了解或购买,请访问 [Texas Instruments 官网](https://www.ti.com/) 查询更多详细信息。
