TCAL6416RTWR

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 10mA 25mA I2C 16 1.08V 3.6V 100KHz 是 WQFN-24 贴片安装,黏合安装
供应商型号: TCAL6416RTWR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS I/O扩展器 TCAL6416RTWR

TCAL6416RTWR概述

    TCAL6416 16-Bit Translating I2C-Bus, SMBus I/O Expander With Interrupt Output, Reset, and Agile I/O Configuration Registers

    1. 产品简介


    TCAL6416 是一款功能强大的16位双向电压电平转换和GPIO扩展芯片,专为工业自动化、服务器、路由器和消费电子设备中的通信接口设计。它支持1.2V、1.8V、2.5V 和 3.3V 的 I2C 总线和端口(p-ports)之间的电压转换和信号增强。这款器件适用于需要额外输入输出端口的应用场景,例如开关、传感器、按键、LED、风扇等。

    2. 技术参数


    以下是TCAL6416的主要技术参数和技术规格:
    - 电源电压范围:1.08 V 至 3.6 V
    - I2C通信频率:支持标准模式(100 kHz)、快速模式(400 kHz)及快速模式加(1 MHz)
    - 低功耗特性:典型待机电流消耗仅为1 µA
    - 地址配置:硬件地址引脚允许在同一总线上连接两个设备
    - 复位功能:具有主动低复位输入引脚(RESET)
    - 中断功能:开放漏极主动低中断输出(INT)
    - 其他特性:包括配置寄存器、输入输出驱动强度可编程、内部上拉和下拉电阻配置寄存器等

    3. 产品特点和优势


    - 电压电平转换:支持1.2V至3.3V之间的双向电压电平转换,确保不同电压等级设备之间的信号兼容性。
    - 低功耗:典型情况下待机电流消耗仅为1 µA,适合于对功耗要求严格的设备。
    - 高可靠性:静电放电保护超过1000V(HBM)和4000V(CDM),确保长时间稳定运行。
    - 高速通信:支持最高达1 MHz的快速模式加(Fast-mode Plus)通信速度,满足高速数据传输需求。
    - 丰富的配置选项:提供多项配置寄存器,如输入输出驱动强度可编程、内部上拉和下拉电阻配置寄存器等,提升了系统的灵活性和适应性。

    4. 应用案例和使用建议


    - 服务器:用于扩展处理器的GPIO端口,实现更多设备控制。
    - 路由器和电信交换设备:作为辅助控制器,处理更多的传感器和设备连接。
    - 个人电脑和消费电子产品:增加设备的外部输入输出能力,方便连接外部传感器或其他设备。
    使用建议:
    - 确保正确设置地址引脚以避免地址冲突。
    - 在连接时,考虑使用适当的上拉和下拉电阻来改善信号质量。
    - 针对高速应用,注意确保总线电容不超过400 pF,以保持信号完整性。

    5. 兼容性和支持


    - 兼容性:TCAL6416与所有符合I2C或SMBus协议的控制器兼容。
    - 支持资源:供应商提供了详尽的技术文档、技术支持和维护服务,包括软件开发工具包(SDK)和应用实例。

    6. 常见问题与解决方案


    - 问题:器件初始化后不响应I2C命令。
    - 解决方法:检查电源电压是否正确,确认地址引脚是否被正确配置。
    - 问题:器件在高负载下出现不稳定。
    - 解决方法:增加适当的上拉电阻,检查是否存在过大的电容负载。
    - 问题:无法正确识别中断信号。
    - 解决方法:检查中断引脚是否通过合适的电阻连接到电源,并确认中断配置寄存器已正确设置。

    7. 总结和推荐


    TCAL6416 是一款高性能的 I2C/SMBus 扩展器件,具备丰富的配置选项和出色的兼容性。它的低功耗、高可靠性以及广泛的适用范围使其成为众多工业和消费类应用的理想选择。对于需要增加GPIO端口或提高系统通信能力的应用,强烈推荐使用TCAL6416。

TCAL6416RTWR参数

参数
I/O数量 16
灌电流 25mA
支持协议 I2C
最小工作供电电压 1.08V
拉电流 10mA
最大工作供电电压 3.6V
中断输出
典型供电电流 -
最大时钟频率 100KHz

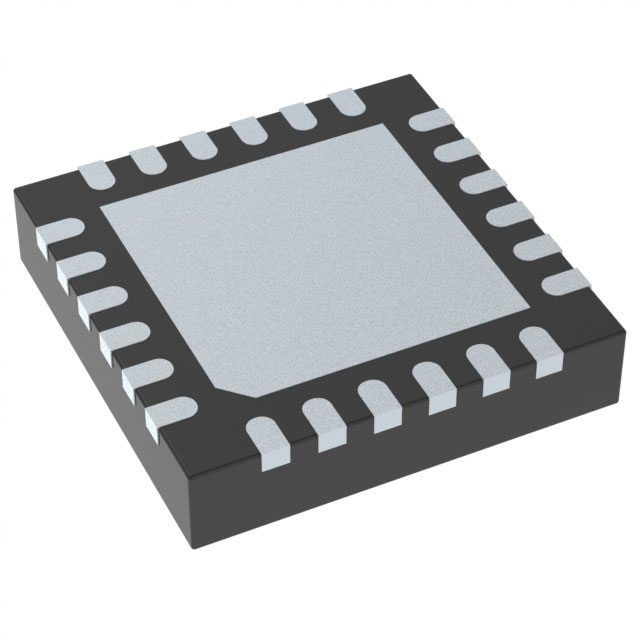

通用封装 WQFN-24
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TCAL6416RTWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TCAL6416RTWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS I/O扩展器 TEXAS INSTRUMENTS TCAL6416RTWR TCAL6416RTWR数据手册

TCAL6416RTWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.67
2000+ ¥ 7.475
3000+ ¥ 7.28
库存: 9000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 7670
